Disjoncteur Boitier Moulé h3+ P250 LSI 3P3D 160A 70kA FTC HET160JR
EAN
3250613176280
VPE
1 pc.
Groupe de rabais
32
Prix*
855.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Fonctions interverouillage 5 produit(s) disponible(s) -
Voir plus 50 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.20 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
337.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
35.20 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
31.70 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
31.70 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
44.45 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.70 CHF / pc.*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
12.90 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.00 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
70.20 CHF / pc.* -
HXT066HCapot d'interverrouillage mécanique P250
54.80 CHF / pc.* -
HXT165HKit d'interverrouillage direct P250 3P
41.60 CHF / pc.*
-
HXB068HCâble interverrouillage électrique (x250-P250-h250)
36.80 CHF / pc.* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
33.25 CHF / pc.*
-
HXT030HCommande rotative directe pour P250
57.10 CHF / pc.*
-
HXT031HCommande rotative débrochable P250
107.00 CHF / pc.*
-
HXT032HCommande rotative directe P250 + verrouillage porte
73.60 CHF / pc.*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
565.00 CHF / pc.* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
615.00 CHF / pc.* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
504.00 CHF / pc.* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
554.00 CHF / pc.* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
504.00 CHF / pc.* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
554.00 CHF / pc.* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
565.00 CHF / pc.* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
615.00 CHF / pc.* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
504.00 CHF / pc.* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
554.00 CHF / pc.* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
630.00 CHF / pc.* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
681.00 CHF / pc.* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
504.00 CHF / pc.* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
554.00 CHF / pc.* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
630.00 CHF / pc.* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
681.00 CHF / pc.* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
565.00 CHF / pc.* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
615.00 CHF / pc.* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
565.00 CHF / pc.* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
615.00 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.20 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.05 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.20 CHF / pc.*
-
HYB011HEpanouisseur (x/P250) 3P
27.35 CHF / pc.* -
HYB031HConnexion arrière (x/P250-P250) - 3P
58.80 CHF / pc.* -
HYT001HCage de raccordement P250 Cu/Al 3P 1x 10-150mm²
46.45 CHF / pc.* -
HYT005HCage de raccordement P250 Al 3P 1x 50-185mm²
80.80 CHF / pc.* -
HYT007HCage de raccordement P250 Cu/Al 3P 2x 35-120mm²
67.90 CHF / pc.* -
HYT065HCage de raccordement P250 Cu/Al 3P 6x 6-35mm²
83.20 CHF / pc.* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
35.70 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.15 CHF / pc.*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
4.75 CHF / pc.*
-
HYT200HBase pour boitier moulé déconnectable P250 3P
118.50 CHF / pc.* -
HYT300HAdaptateur déconnectable pour boitier moulé P250 3P
65.40 CHF / pc.* -
HYT330HBase pour boitier moulé débrochable P250 3P
283.00 CHF / pc.* -
HYT332HKit de débrochabilité pour boitier moulé P250 3P
142.00 CHF / pc.*
-
R-AH250-3weber.multiline Adapteur pour H3+ 250A 3P
114.00 CHF / pc.*
-
HYC321HCache borne pour versions déconnectables et débrochables (P250-h250) 3P
13.00 CHF / pc.* -
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
17.90 CHF / pc.* -
HYT023HCapot cache-bornes pour épanouisseur P250 3P
21.40 CHF / pc.* -
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
13.00 CHF / pc.* -
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
11.95 CHF / pc.* -
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
13.00 CHF / pc.* -
HYT060HCACHE-BORNES UNIMES H COMBIWAY POUR P250 3P
22.35 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)2,50 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-26 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-26 kA
-
Courant assigné à 10°C selon IEC60947160 A
-
Courant assigné à 15°C selon IEC60947160 A
-
Courant assigné à 20°C selon IEC60947160 A
-
Courant assigné à 25°C selon IEC60947160 A
-
Courant assigné à 30°C selon IEC60947160 A
-
Courant assigné à 35°C selon IEC60947160 A
-
Courant assigné à 40°C selon IEC60947160 A
-
Courant assigné à 45°C selon IEC60947160 A
-
Courant assigné à 50°C selon IEC60947160 A
-
Courant assigné à 55°C selon IEC60947160 A
-
Courant assigné à 60°C selon IEC60947160 A
-
Courant assigné à 70°C selon IEC60947135 A
-
Courant assigné à 65°C selon IEC60947145 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Réglages
-
Crans de réglage Ir163 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Réglage plage court circuit, à temporisation courte86 - 1600 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Puissance
-
Puissance dissipée totale sous IN18,42 W
-
Puissance dissipée par pôle à In6,14 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Equipement
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Cache, porte
-
CadenassableOui
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
-
Type de connexion / prisePlage de raccordement
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
-
Compatible avec bloc différentielNon
-
Utilisable pour les tableaux de distributionOui
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage3, 4, 5, 6, 7, 8, 9, 10, 11
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-

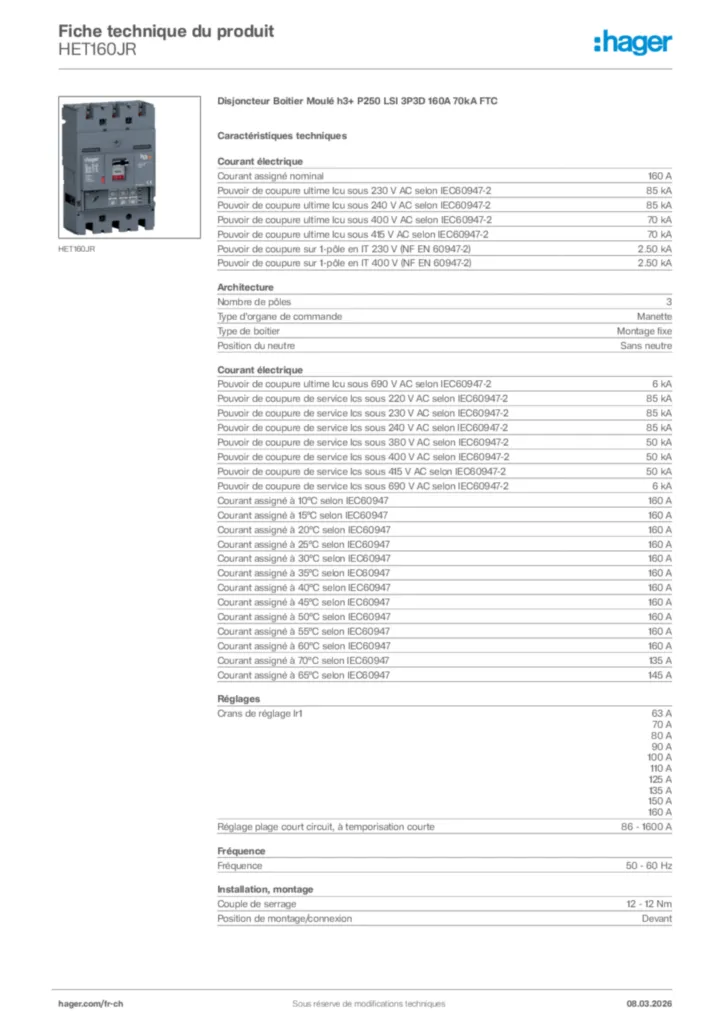

Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HET160JR
-
Instructions d'utilisation
Instructions d'utilisation International 2020-09-21
PDF13,53 MB
Instructions d'utilisation it-IT 2020-01-01
PDF3,58 MB
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)
Instructions d'utilisation de-DE 2019-01-31
PDF5,94 MB -
Guide d'installation
Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)
Guide d'installation International 2015-11-02
PDF4,67 MB
Notice trip unit LSI
Guide d'installation International 2018-06-04
PDF2,86 MB -
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2021-10-20
PDF847,80 kB -
Fichiers STEP
Fichiers STEP International 2023-11-24
STP640,83 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Guide International 2023-11-16
PDF48,70 MB
Guide it-IT 2023-03-23
PDF38,90 MB
Hager_Techn-Katalog_H3+_CH_de.pdf
Guide de-DE 2020-09-23
PDF39,42 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-25
PDF349,41 kB
Declaration
Déclaration de conformité International 2022-04-25
PDF461,97 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HES025DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 25A 70kA CTCPrix*516.00 CHF/ pc. * -
2
HES026DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPrix*658.00 CHF/ pc. * -
3
HES040DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTCPrix*516.00 CHF/ pc. * -
4
HES040GCDisjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 40A 70kA CTCPrix*683.00 CHF/ pc. * -
5
HES040JCDisjoncteur Boitier Moulé h3+ P160 LSI 3P3D 40A 70kA CTCPrix*726.00 CHF/ pc. *
