Disjoncteur Boitier Moulé h3+ P250 Energy 3P3D 40A 70kA FTC HET040NR
EAN
3250613141714
VPE
1 pc.
Groupe de rabais
32
Prix*
1 529.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 10 produit(s) disponible(s) -
Fonctions réseau auxiliaires 1 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 1 produit(s) disponible(s) -
alimentation DC 1 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Voir plus 67 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.20 CHF / pc.* -
HTC140HAdaptateur CIP - 24 V pour h3+ 1,20 m
57.10 CHF / pc.* -
HTC150HAdaptateur ZSI pour h3+ 1,20 m
33.25 CHF / pc.* -
HTC160HAdaptateur NSP pour h3+ 1,20 m
44.00 CHF / pc.* -
HTC330HAdaptateur CIP pour h3+ 0,5 m
50.00 CHF / pc.* -
HTC340HAdaptateur CIP pour h3+ 1,5 m
52.30 CHF / pc.* -
HTC350HAdaptateur CIP pour h3+ 3 m
57.10 CHF / pc.* -
HTC360HAdaptateur CIP pour h3+ 5 m
63.00 CHF / pc.* -
HTC370HAdaptateur CIP pour h3+ 10 m
83.20 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
337.00 CHF / pc.*
-
HTD210H
Afficheur pour disjoncteur boitier moulé Energy h3+
248.00 CHF / pc.*
-
HTG911H
Alimentation 230VAC/24VDC 2,5A à 70°C
236.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
88.90 CHF / pc.* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
35.20 CHF / pc.*
-
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
107.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
333.00 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
12.90 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.00 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
70.20 CHF / pc.* -
HXT066HCapot d'interverrouillage mécanique P250
54.80 CHF / pc.* -
HXT165HKit d'interverrouillage direct P250 3P
41.60 CHF / pc.*
-
HXB068HCâble interverrouillage électrique (x250-P250-h250)
36.80 CHF / pc.* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
33.25 CHF / pc.*
-
HXS120HCompteur AX/AL Energy
193.00 CHF / pc.* -
HXS121HAX/AL contact auxiliaire Energy 250VAC 125VDC
244.00 CHF / pc.* -
HXS122HAX/AL Energy - bas niveau 125VAC 30VDC
244.00 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.70 CHF / pc.*
-
HXT030HCommande rotative directe pour P250
57.10 CHF / pc.*
-
HXT031HCommande rotative débrochable P250
107.00 CHF / pc.*
-
HXT032HCommande rotative directe P250 + verrouillage porte
73.60 CHF / pc.*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
565.00 CHF / pc.* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
615.00 CHF / pc.* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
504.00 CHF / pc.* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
554.00 CHF / pc.* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
504.00 CHF / pc.* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
554.00 CHF / pc.* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
565.00 CHF / pc.* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
615.00 CHF / pc.* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
504.00 CHF / pc.* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
554.00 CHF / pc.* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
630.00 CHF / pc.* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
681.00 CHF / pc.* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
504.00 CHF / pc.* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
554.00 CHF / pc.* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
630.00 CHF / pc.* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
681.00 CHF / pc.* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
565.00 CHF / pc.* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
615.00 CHF / pc.* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
565.00 CHF / pc.* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
615.00 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.20 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.05 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.20 CHF / pc.*
-
HYB011HEpanouisseur (x/P250) 3P
27.35 CHF / pc.* -
HYB031HConnexion arrière (x/P250-P250) - 3P
58.80 CHF / pc.* -
HYT001HCage de raccordement P250 Cu/Al 3P 1x 10-150mm²
46.45 CHF / pc.* -
HYT005HCage de raccordement P250 Al 3P 1x 50-185mm²
80.80 CHF / pc.* -
HYT007HCage de raccordement P250 Cu/Al 3P 2x 35-120mm²
67.90 CHF / pc.* -
HYT065HCage de raccordement P250 Cu/Al 3P 6x 6-35mm²
83.20 CHF / pc.* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
35.70 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.15 CHF / pc.*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
4.75 CHF / pc.*
-
HYT200HBase pour boitier moulé déconnectable P250 3P
118.50 CHF / pc.* -
HYT300HAdaptateur déconnectable pour boitier moulé P250 3P
65.40 CHF / pc.* -
HYT330HBase pour boitier moulé débrochable P250 3P
283.00 CHF / pc.* -
HYT332HKit de débrochabilité pour boitier moulé P250 3P
142.00 CHF / pc.*
-
R-AH250-3weber.multiline Adapteur pour H3+ 250A 3P
114.00 CHF / pc.*
-
HYC321HCache borne pour versions déconnectables et débrochables (P250-h250) 3P
13.00 CHF / pc.* -
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
17.90 CHF / pc.* -
HYT023HCapot cache-bornes pour épanouisseur P250 3P
21.40 CHF / pc.* -
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
13.00 CHF / pc.* -
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
11.95 CHF / pc.* -
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
13.00 CHF / pc.* -
HYT060HCACHE-BORNES UNIMES H COMBIWAY POUR P250 3P
22.35 CHF / pc.*

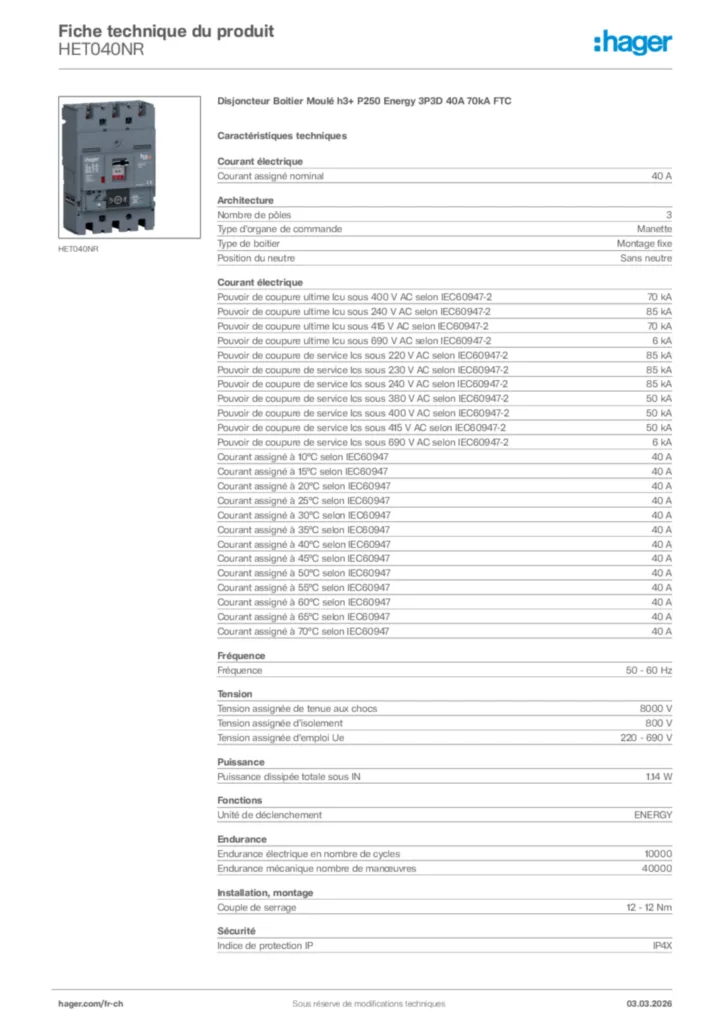

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-26 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-26 kA
-
Courant assigné à 10°C selon IEC6094740 A
-
Courant assigné à 15°C selon IEC6094740 A
-
Courant assigné à 20°C selon IEC6094740 A
-
Courant assigné à 25°C selon IEC6094740 A
-
Courant assigné à 30°C selon IEC6094740 A
-
Courant assigné à 35°C selon IEC6094740 A
-
Courant assigné à 40°C selon IEC6094740 A
-
Courant assigné à 45°C selon IEC6094740 A
-
Courant assigné à 50°C selon IEC6094740 A
-
Courant assigné à 55°C selon IEC6094740 A
-
Courant assigné à 60°C selon IEC6094740 A
-
Courant assigné à 65°C selon IEC6094740 A
-
Courant assigné à 70°C selon IEC6094740 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementENERGY
Puissance
-
Puissance dissipée totale sous IN1,14 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionDevant
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Cache, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
Réglages
-
Réglage plage court circuit, à temporisation courte24 - 400 A
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HET040NR
-
Instructions d'utilisation
Instructions d'utilisation it-IT 2020-01-01
PDF3,58 MB
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)
Instructions d'utilisation de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Mode opératoire International 2020-09-21
PDF13,53 MB -
Guide d'installation
Instruction Manual - Trip Unit Energy
Guide d'installation International 2019-10-24
PDF2,93 MB
Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)
Guide d'installation International 2015-11-02
PDF4,67 MB -
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2021-10-20
PDF847,80 kB -
Fichiers STEP
CAD file for MCCB 250A 3P
Fichiers STEP International 2023-11-24
STP640,83 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Guide International 2023-11-16
PDF48,70 MB
Hager_Techn-Katalog_H3+_CH_de.pdf
Guide de-DE 2020-09-23
PDF39,42 MB
Handbook it-IT 2017-09-21
Guide it-IT 2023-03-23
PDF38,90 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-25
PDF349,41 kB
Declaration
Déclaration de conformité International 2022-04-25
PDF461,97 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HES025DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 25A 70kA CTCPrix*516.00 CHF/ pc. * -
2
HES026DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPrix*658.00 CHF/ pc. * -
3
HES040DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTCPrix*516.00 CHF/ pc. * -
4
HES040GCDisjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 40A 70kA CTCPrix*683.00 CHF/ pc. * -
5
HES040JCDisjoncteur Boitier Moulé h3+ P160 LSI 3P3D 40A 70kA CTCPrix*726.00 CHF/ pc. *
