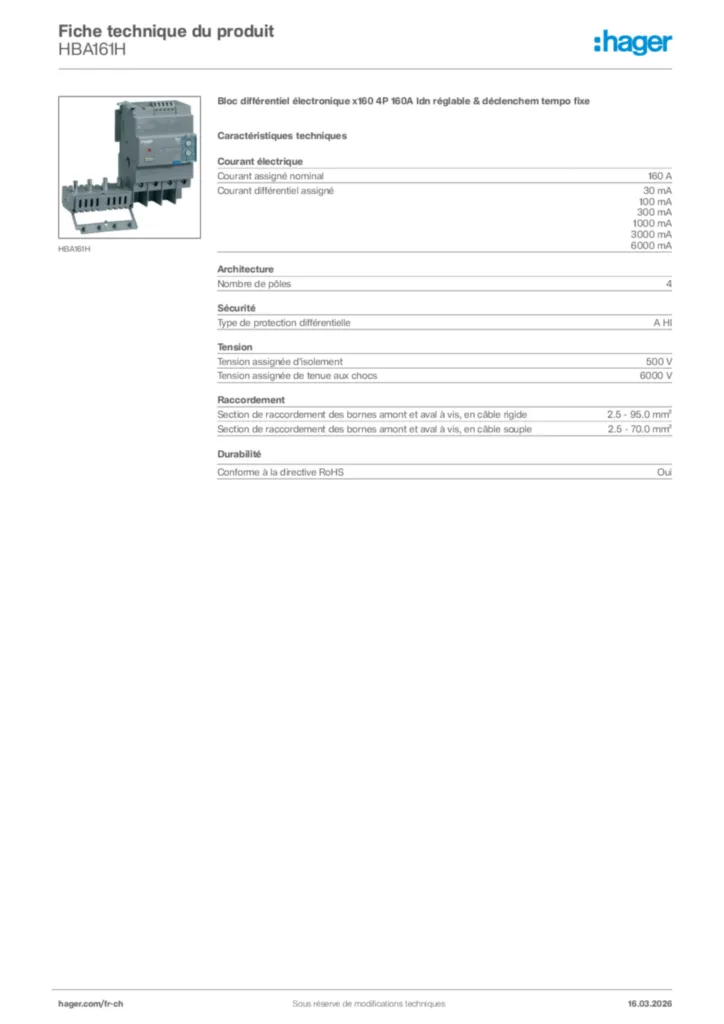

Bloc différentiel électronique x160 4P 160A Idn réglable & déclenchem tempo fixe HBA161H
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Caractéristiques techniques
-
Position du neutrenon applicable
-
Nombre de pôles4 P
-
Mode de fixationrail DIN symétrique
-
Tension assignée d'emploi Ue220 / 415 V
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6 kV
-
Courant différentiel assigné30 mA / 100 mA / 300 mA / 1 A / 3 A / 6 A
-
Courant assigné nominal160 A
-
Tenue au non déclenchement onde 8-20µs5 kA
-
Fréquence50 à 60 Hz
-
Protégé contre les déclenchements intempestifsOui
-
Section de raccordement des bornes aval à vis, en câble souple2.5 / 70 mm²
-
Section de raccord bornes aval en câble rigide2.5 / 95 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2.5 / 95 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple2.5 / 70 mm²
-
Sensibilité différentiel réglableOui
-
Temps de déclenchement réglableOui
-
Temporisation de la protection différentiel0 / 0.06 / 0.15 / 0.3 / 0.5 / 1 s
-
Directive européenne WEEEconcerné
-
Indice de protection IPIP4X
-
Type de protection différentielleA HI
-
Degré de pollution suivant IEC 60664 / IEC 60947-23
-
Altitude2000 m
