Interrupteur sectionneur Hager HAE410 4L 100A HAE410

EAN
3250613140403
E-nr.
550 405 804
VPE
1 pc.

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
Indication de commande : Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension : HAC410
Indication de commande : Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension. Les fonctions du produit de remplacement n’étant pas absolument identiques, veuillez observer les remarques correspondantes avant de passer la commande. HAE412

Interrupteur sectionneur Hager HAE410 4L 100A

HAE410

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Bloc de contact auxi­liaire 2 produit(s) disponible(s)
  • Axe de commu­ta­teur 3 produit(s) disponible(s)
  • Cache-­borne 1 produit(s) disponible(s)
  • Poignée pour armoire élec­trique 1 produit(s) disponible(s)

Complétez votre système

  • Bloc de contact auxi­liaire
  • Axe de commu­ta­teur
  • Cache-­borne
  • Poignée pour armoire élec­trique
  • HZC312

    Contact aux. 2F pour Inter 20A-160A
    39.70 CHF  / pc.*
  • HZC311

    Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
    39.70 CHF  / pc.*
  • HZC114

    Axe N°6 150mm pour Inter 100A-160A
    18.60 CHF  / pc.*
  • HZC116

    Axe N°6 320 mm pour interrupteur de 100A à 160A
    23.95 CHF  / pc.*
  • HZC115

    Axe N°6 200 mm pour interrupteur de 100A à 160A
    18.60 CHF  / pc.*
  • HZC218

    Capot cache borne 4P interrupteur 100A à 160A
    22.50 CHF  / pc.*
  • HZC014

    Poignée grise pour inter 100A-160A
    38.45 CHF  / pc.*

Caractéristiques techniques

Courant élec­trique
  • Courant assigné nominal
    100 A
  • Courant assigné d'em­ploi en AC21
    100 A
  • Courant assigné d'em­ploi en AC21 en caté­gorie B
    100 A
  • Courant assigné d'em­ploi en AC22 en caté­gorie B
    100 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie A
    100 A
  • Courant assigné d'em­ploi en AC23 en caté­gorie B
    100 A
  • Pouvoir de ferme­ture en court-­cir­cuit Icm sous 415 V AC selon IEC60947-3
    7 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    4 kA
  • Courant assigné admis­sible courte durée Icw IEC60947
    4 kA
Raccor­de­ment
  • Section de raccor­de­ment en câble rigide
    70 mm²
  • Section de raccor­de­ment en câble souple
    70 mm²
Tension
  • Tension assi­gnée d'iso­le­ment
    800 V
  • Tension assi­gnée d'em­ploi Ue
    380 - 415 V
  • Tension assi­gnée de tenue aux chocs
    8000 V
Puis­sance
  • Puis­sance dissipée par pôle à In
    3 W
  • Puis­sance dissipée totale sous IN
    12 W
  • Puis­sance d'em­ploi à 400 V en AC1
    65000 W
  • Puis­sance d'em­ploi à 400 V en AC-23
    45000 W
Equi­pe­ment
  • Commande moto­risée option­nelle
    Non
  • Nombre de contact auxi­liaire inver­seur
    0
  • Nombre de contacts auxi­liaires en tant que contact NF
    0
  • Nombre contact auxi­liaire à ferme­ture
    0
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -20 - 70 °C
Cache, porte
  • Cade­nas­sable
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Archi­tec­ture
  • Type de pôles
    4P
  • Nombre de pôles
    4
  • Type d'or­gane de commande
    Poignée rota­tive courte
Fréquence
  • Fréquence
    50 - 60 Hz
Fonc­tions
  • Inver­seur
    Non
  • Fonc­tion inter­rup­teur arrêt d'ur­gence
    Non
  • Fonc­tion Inter­rup­teur prin­cipal
    Oui
  • Fonc­tion inter­rup­teur condam­na­tion pour main­te­nance
    Oui
  • Fonc­tion Inter­rup­teur sécu­rité
    Oui
  • Fonc­tion Inter­rup­teur section­neur
    Oui
Capa­cité
  • Nombre de modules
    7,71
Instal­la­tion, montage
  • Couple de serrage
    4 - 4,4 Nm
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
Dimen­sions
  • Hauteur
    84 mm
  • Largeur
    135 mm
  • Profon­deur
    132 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

Hager déclaration REACH HAE410
PDF
Hager Rapport RoHS HAE410
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image HAE410 | Hager Suisse

    Image produit HAE410

  • Fiche technique

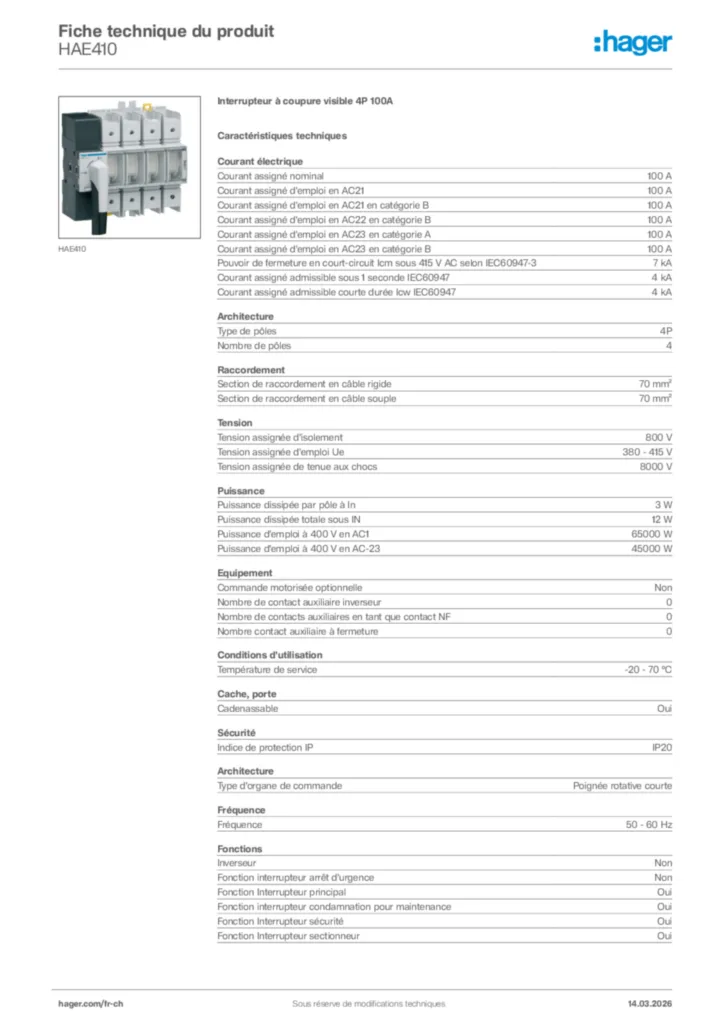

    Image Hager Fiche technique du produit HAE410 | Hager Suisse

    Hager Fiche technique du produit HAE410

    Interrupteur à coupure visible 4P 100A

    PDF

  • Guide d'installation

    Image Interrupteur sectionneur coupure visible HAE / 100A-160A | Hager Suisse

    Interrupteur sectionneur coupure visible HAE / 100A-160A

    Guide d'installation en-GB, fr-FR, de-DE 2020-02-17

    PDF
    1,07 MB

  • Annexe technique (produit unique)

    Image Annexe technique (produit unique) de-DE 2021-10-20 | Hager Suisse

    Annexe technique (produit unique) de-DE 2021-10-20

    PDF
    847,80 kB

  • Déclaration de conformité

    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-04-13

    PDF
    835,39 kB
    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2022-09-07

    PDF
    635,00 kB
