Interrupteur sectionneur Hager HAD410 4L 100A HAD410
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Axe de commutateur 3 product.page.accessories.products-available -
Bloc de contact auxiliaire 2 product.page.accessories.products-available -
Poignée pour armoire électrique 1 product.page.accessories.products-available -
Cache-borne 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
HZC111
Axe N°5 150mm pour Inter 20A-125A
16.60 CHF / pc.* -
HZC113Axe N°5 320 mm pour interrupteur de 20A à 125A
22.05 CHF / pc.* -
HZC112Axe N°5 200 mm pour interrepteur de 20A à 125A
16.60 CHF / pc.*
-
HZC312
Contact aux. 2F pour Inter 20A-160A
41.20 CHF / pc.* -
HZC311Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
41.20 CHF / pc.*
-
HZC011
Poignée gris pour Inter 100A-125A
37.15 CHF / pc.*
-
HZC216
Capot cache borne 4P Inter 100A-125A
22.05 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Courant assigné d'emploi en AC21100 A
-
Courant assigné d'emploi en AC23 en catégorie A100 A
-
Courant assigné admissible sous 1 seconde IEC609472,75 kA
-
Courant assigné admissible courte durée Icw IEC609472,75 kA
-
Courant court-circuit avec fusible gI-gG25 kA
Architecture
-
Type d'organe de commandePoignée rotative courte
-
Nombre de pôles4
Raccordement
-
Section de raccordement en câble rigide70 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In4,30 W
-
Puissance dissipée totale sous IN17,20 W
-
Puissance d'emploi à 400 V en AC165000 W
-
Puissance d'emploi à 400 V en AC-2345000 W
Installation, montage
-
Couple de serrage4 - 4,4 Nm
Equipement
-
Commande motorisée optionnelleNon
-
Nombre de contact auxiliaire inverseur0
-
Nombre de contacts auxiliaires en tant que contact NF0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Cache, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP20
Connectivité
-
Type de connection / priseBorne à vis
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules5,95
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HAD410
-
GeneratedProductDatasheet

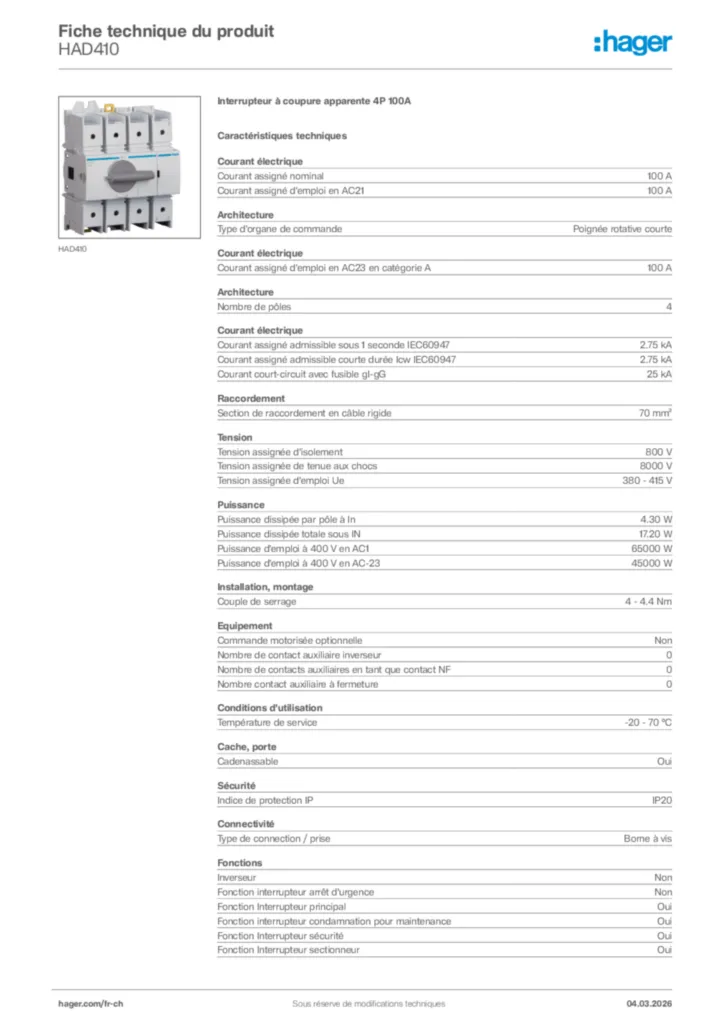

Hager Fiche technique du produit HAD410
