Distributeur AP Hager mini gamma 1-rangée 4UM IP30 110×180×82mm GD104N
EAN
3250612843169
E-nr.
822 112 114
VPE
5 Pièces
Groupe de rabais
U1
Prix*
13,95 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Borne enfichable 4 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Presse-étoupe 2 produit(s) disponible(s) -
ystème de verrouillage 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système
-
GZ04E
Bornier terre, 4 raccordements, IP2X
4.00 CHF / pc.* -
GZ04NBornier neutre, 4 raccordements, IP2X
4.40 CHF / pc.* -
GZ07EBornier terre,7 raccordements,IP2X
4.95 CHF / pc.* -
GZ07NBornier neutre,7 raccordements,IP2X
4.95 CHF / pc.*
-
GP104P
Porte opaque pour GD104.
6.00 CHF / pc.* -
GP104TPorte transparente pour GD104.
8.55 CHF / pc.*
-
GZ100G
Passe-cable M20
4.90 CHF / pc.* -
GZ104MBande de marquage pour GD104.
2.10 CHF / pc.*
-
VZ313
Serrure à clé pour coffrets cache-bornes
27.50 CHF / pc.*
-
GZ104S
Traverse de raccordement pour GD104.
3.55 CHF / pc.*
-
GZ06AJeu de 10 pochettes à plan A5 transparentes
47.40 CHF / pc.*
-
P031FObturateur à clips 1/2 module
0.40 CHF / pc.* -
P032FObturateur à clips 1 module
0.60 CHF / pc.* -
S35SObturateur en bande 12 M
3.40 CHF / pc.*
Caractéristiques techniques
Tension
-
Tension nominale230 - 230 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal40 A
Equipement
-
Nombre de rails1
-
Nombre rangées1
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreOui
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules4
Fonctions
-
Interrupteur principal de protectionNon
-
Avec guide-câbleOui
Dimensions
-
Hauteur180 mm
-
Largeur110 mm
-
Profondeur82 mm
-
Nombre d'unités de largeur4
Cache, porte
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatièrePlastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK05
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
-
GWT tenue au fil incandescent750 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

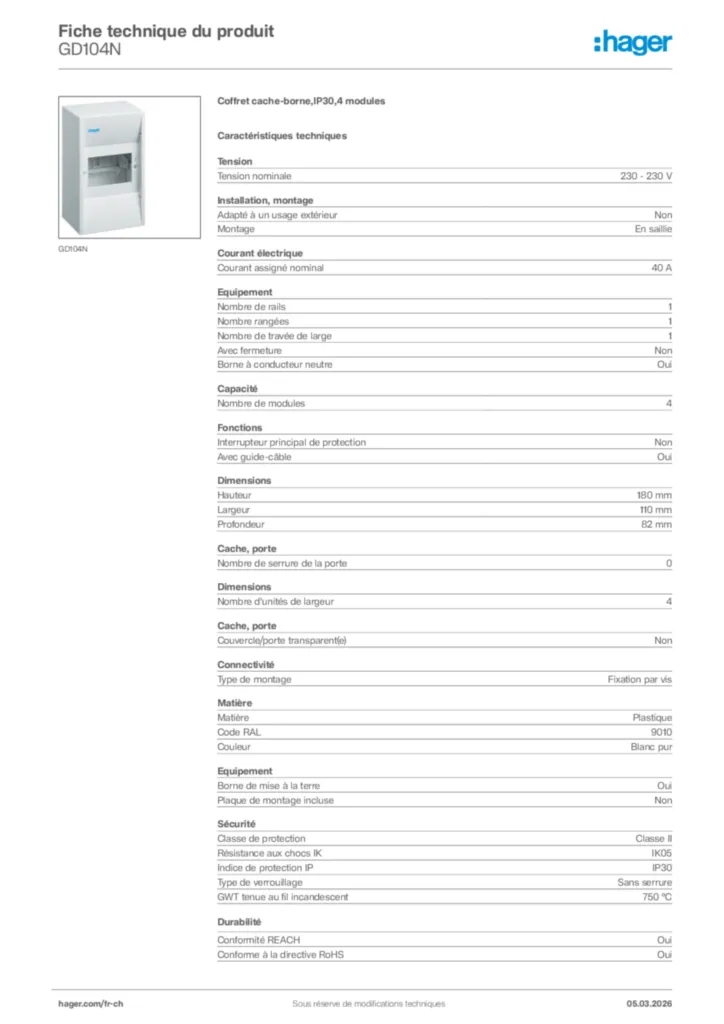

Image produit GD104N
-
Guide d'installation
Guide d'installation International 2020-01-01
PDF2,01 MB
UK_HAGER_INS_IPRATINGS.pdf
IP Rating Guidance
PDF356,09 kB -
BIM Objets Revit
Range : Mini gamma. Switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,61 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit en-GB 2020-01-01
RFA1,22 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,25 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit fr-FR 2020-01-01
RFA1,23 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,25 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit de-DE 2020-01-01
RFA1,23 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,25 MB
Range : Mini gamma. Switchboard IP30 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Objets Revit it-IT 2024-01-18
RFA1,23 MB
Range mini gamma enclosures for CH (Lang. : en) IP30 with installation System hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,22 MB
Range mini gamma enclosures for CH (Lang. : en) IP30 with installation System no hosted-V2021
BIM Objets Revit en-GB 2020-01-01
RFA1,21 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-10-14
PDF824,09 kB
Déclaration de conformité en-GB 2024-04-15
PDF174,16 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
