Distributeur ENC Hager univers 3-rangées 72UM porte IP30 550×500×110mm FWU32S1
EAN
3250612739530
E-nr.
822 530 014
VPE
1 pc.
Groupe de rabais
F3
Prix*
528,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Couvercle pour canal d'installation 3 produit(s) disponible(s) -
Plastron pour coffret de distribution 10 produit(s) disponible(s) -
Porte/panneau de commande 9 produit(s) disponible(s) -
Ventilateur d'armoire 1 produit(s) disponible(s) -
Cloison de séparation comptage/distribution 2 produit(s) disponible(s) -
Voir plus 34 autre(s) produit(s) disponible(s)
Complétez votre système
-
FWU00C3
Couvercle pour canal latéral pour coffret FWU hauteur 219mm
7.10 CHF / pc.* -
FWU00F1Kit d´association pour coffrets univers FW, horizontale ou verticale
43.55 CHF / pc.* -
FWU00P1Plaque passe-cable pour coffret encastré FWU
14.85 CHF / pc.*
-
US11A1
Panneau antichoc,universN,150x250mm,pleine
32.40 CHF / pc.* -
US11A2Panneau antichoc,universN,150x250mm,12M
26.20 CHF / pc.* -
US11A3Panneau antichoc,universN,150x250mm,12M, fente asymétrique
24.90 CHF / pc.* -
US12A1Panneau antichoc,universN,150x500mm,pleine
40.00 CHF / pc.* -
US12A2Panneau antichoc,universN,150x500mm,2x12M
42.80 CHF / pc.* -
US21A3Panneau antichoc,universN,300x250mm, 2x12M, distance de la fente 125mm
29.70 CHF / pc.* -
US21D1Panneau antichoc,universN,300x250mm,pour 2 NH00 séparateur au rail DIN
58.70 CHF / pc.* -
US31A1Panneau antichoc,universN,450x250mm,pleine
49.85 CHF / pc.* -
US31A3Panneau antichoc,universN,450x250mm,3x12M,distance de la fente 125mm
39.35 CHF / pc.* -
US32A1Panneau antichoc,universN,450x500mm,pleine
64.50 CHF / pc.*
-
FZ002F
Porte,univers FW,droite, pleine, RAL 9010, pour coffret IP30 500x550mm
100.70 CHF / pc.* -
FZ002F1Porte, univers FW, droite, pleine, 90SL RAL9010, pour coffret IP30 500x550mm
98.30 CHF / pc.* -
FZ002FMPorte,univers,droite multimédia rainurée,90SL RAL9010, p. coffret IP3X 500x550mm
164.50 CHF / pc.* -

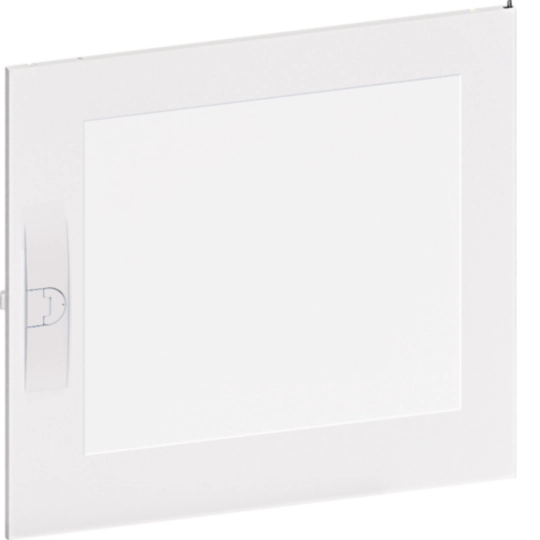

FZ002FM2Porte,univers,droite multimédia pleine,90SL RAL9010, pour coffret IP43 500x550mm
154.00 CHF / pc.* -
FZ002NPorte, univers, droite, pleine, RAL 9010, pour coffret, IP44, 500x550mm
119.00 CHF / pc.* -
FZ002NMPorte,univers, droite, multimédia rainurée, RAL 9010 pour coffret IP3X 500x550mm
167.00 CHF / pc.* -
FZ002NM2Porte,univers, droite, multimédia pleine RAL9010, p. coffret IP44 500x550mm
160.50 CHF / pc.* -
FZ107NPorte univers droite, transparente, pour armoire H:500xL:550mm
143.50 CHF / pc.* -
FZ132FCadre,univers FW,avec porte pleine,IP30,90SL,RAL9010,pour FWU32.., hauteur 13mm
199.50 CHF / pc.*
-
FZ226Capuchon plombable,univers,pour porte IP44/54
10.60 CHF / pc.* -
FZ450NSerrure triangle mâle 7mm chromée avec 1 clé pour armoire univers IP44/54
22.75 CHF / pc.* -
FZ451NSerrure carré mâle de 7mm chromée avec 1 clé pour armoire Univers IP44/54
22.75 CHF / pc.* -
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ453NSerrure à clé n° 455 livrée avec 2 clés pour armoire univers IP44/54
24.40 CHF / pc.* -
FZ530NFermeture,univers,levier pivotant, pour armoires IP44/IP54
75.70 CHF / pc.* -
FZ531NSerrure,univers,levier pivotant, avec 2 clés Nr.1333, pour armoire IP44/54
129.50 CHF / pc.* -
FZ597Fermeture,univers,avec 2 clés,pour IP43
16.80 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
15.40 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
11.60 CHF / pc.* -
FZ598NLoquet plastique de rechange pour armoire univers IP 44
11.30 CHF / pc.*
-
KXA04LHBorne de passage-phase,4mm², 800V/32A, connection à vis
1.45 CHF / pc.*
-
UN31TNTravée média, univers FW, avec plaque perforée, 450x250mm
138.00 CHF / pc.* -
UN32TNTravée média, univers FW, avec plaque perforée, 450x500mm
161.50 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.50 CHF / pc.* -
UZ00K1Support de borniers, univers, pour montage sur rail DIN de bornes SanVis
5.40 CHF / pc.*
-
UZ005Étiquette d'identification,universN,fente de dispositif,12 pièces
16.20 CHF / jeu* -
UZ006Bande de papier,universN, 5 pièces
15.20 CHF / jeu*
-
FZ276Kit de montage dans cloison creuse pour armoire FW encastrée
16.80 CHF / pc.* -
FZ279Prolongateur d´encastrement, 12 à 32mm, pour cadre de coffret encastré FWxxU
16.05 CHF / pc.* -
U84Tpièce isolante
8.95 CHF / pc.* -
UZ01A4Tourelle haute, universZ, niveau bas, 4 pièces
5.80 CHF / pc.* -
VZ405NKit de 4 pattes de fixation pour cloison creuse Volta,VegaD, FWU
31.50 CHF / pc.*
-
S35SObturateur en bande 12 M
3.40 CHF / pc.*
-
M7240AGRAFE POUR FWU/LIFEA LARGEUR 60mm (10 pièces)
6.30 CHF / pc.*
-
FZ746SCharnière de porte,univers,gauche,pour armoires IP44/54
12.40 CHF / jeu*
-
KM13Asocle pour barrette
13.70 CHF / pc.* -
KM22Asocle pour barrette
30.75 CHF / pc.* -
KM25Asocle pour barrette
29.35 CHF / pc.*
-
UT22CRail DIN isolé,univers, h:7,5mm,ajustable en profondeur 21mm, largeur 11,5 mod.
23.65 CHF / pc.* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
12.90 CHF / pc.* -
ZZ44SFkit de liaison de support
8.05 CHF / jeu*
-
UZ31M1Plaque de montage,universN,500x300mm,1-section
41.15 CHF / pc.*

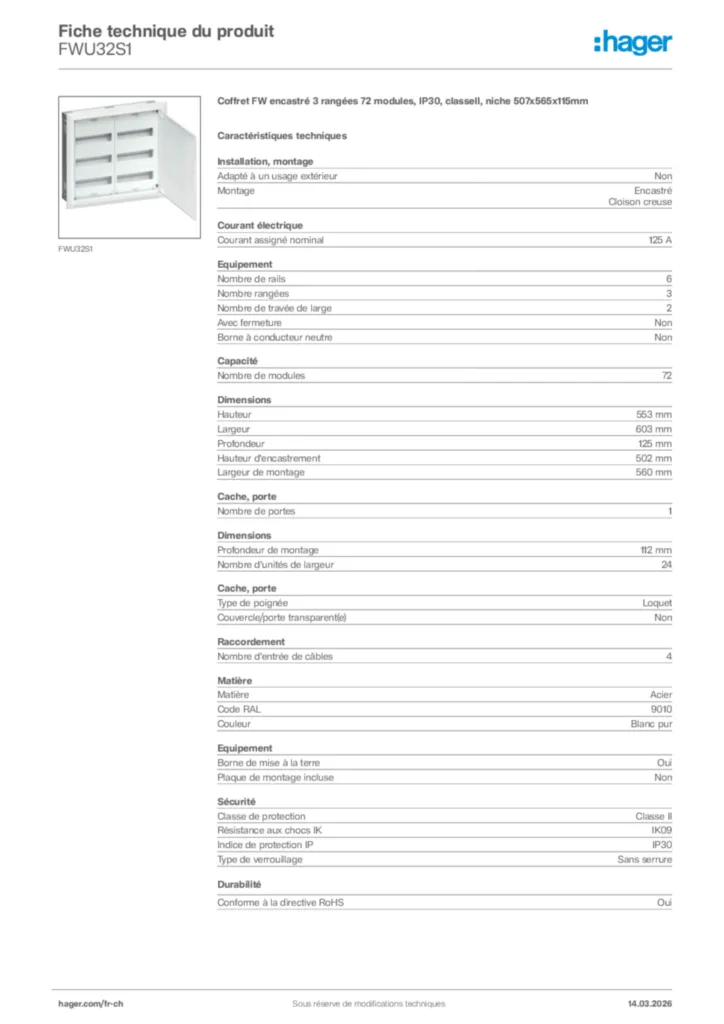

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré, Cloison creuse
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails6
-
Nombre rangées3
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules72
Dimensions
-
Hauteur553 mm
-
Largeur603 mm
-
Profondeur125 mm
-
Hauteur d'encastrement502 mm
-
Largeur de montage560 mm
-
Profondeur de montage112 mm
-
Nombre d'unités de largeur24
Cache, porte
-
Nombre de portes1
-
Type de poignéeLoquet
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP30
-
Type de verrouillageSans serrure
