Relais temporisé calibreur d'impulsion

EZN004

Relais temporisé calibreur d'impulsion EZN004

EAN
3250612469963
E-nr.
528 610 882
VPE
1 pc.

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.


  • Caractéristiques techniques
  • Données environnementales
  • Documents
Télécharger la fiche produit

Caractéristiques techniques

Fréquence
  • Fréquence
    50 - 60 Hz
Puis­sance
  • Puis­sance absorbée (fonc­tion­ne­ment)
    15 VA
  • Pertes en puis­sance à pleine charge
    2 W
  • Ampoules à incan­des­cence et halo­gènes 230 V
    450 W
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -20 - 50 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -40 - 70 °C
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    1 - 6 mm²
  • Section de raccor­de­ment en câble rigide
    1.5 - 10 mm²
  • Nombre de contacts
    1
  • Type de contact
    1x inver­seur
Capa­cité
  • Nombre de modules
    1
Textes
  • Type de commu­ta­tion
    Contact inver­seur, comme NF ou NO
  • Fonc­tion
    Fonc­tions avec tempo­ri­sa­tion au déclen­che­ment, avec tempo­ri­sa­tion de retour, avec contact de passage à l'ap­pel/au relâ­che­ment, avec forma­tion d'im­pul­sions, avec cligno­te­ment symé­trique, contact ouvert/­fermé
  • Type de raccor­de­ment
    Avec bornes à vis
  • Mode de montage
    Pour un montage sur rail DIN
Dimen­sions
  • Hauteur
    85 mm
  • Largeur
    17,50 mm
  • Profon­deur
    58 mm
Courant élec­trique
  • Courant assigné d'em­ploi en AC1
    8 A
Equi­pe­ment
  • Nombre de contacts NF
    0
  • Nombre de contacts NO
    0
  • Tempo­ri­sa­tion à l'arrêt
    Oui
  • Tempo­risé à l'en­clen­che­ment
    Oui
Réglages
  • Plage de tempo­ri­sa­tion
    0.1 S - 10 h
Tension
  • Type de tension d'ali­men­ta­tion
    AC/DC

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Attestations et documents

REACH declaration EZN004 (english)
PDF
103,10 kB
RoHS declaration EZN004 (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image EZN004 | Hager Suisse

    Image produit EZN004

  • Guide d'installation

    Image Relais temporisé EZN004 | Hager Suisse

    Relais temporisé EZN004

    Guide d'installation en-GB, es-ES, fr-FR, de-DE, el-GR, it-IT, nl-NL, pt-PT 2020-01-01

    PDF
    1,16 MB

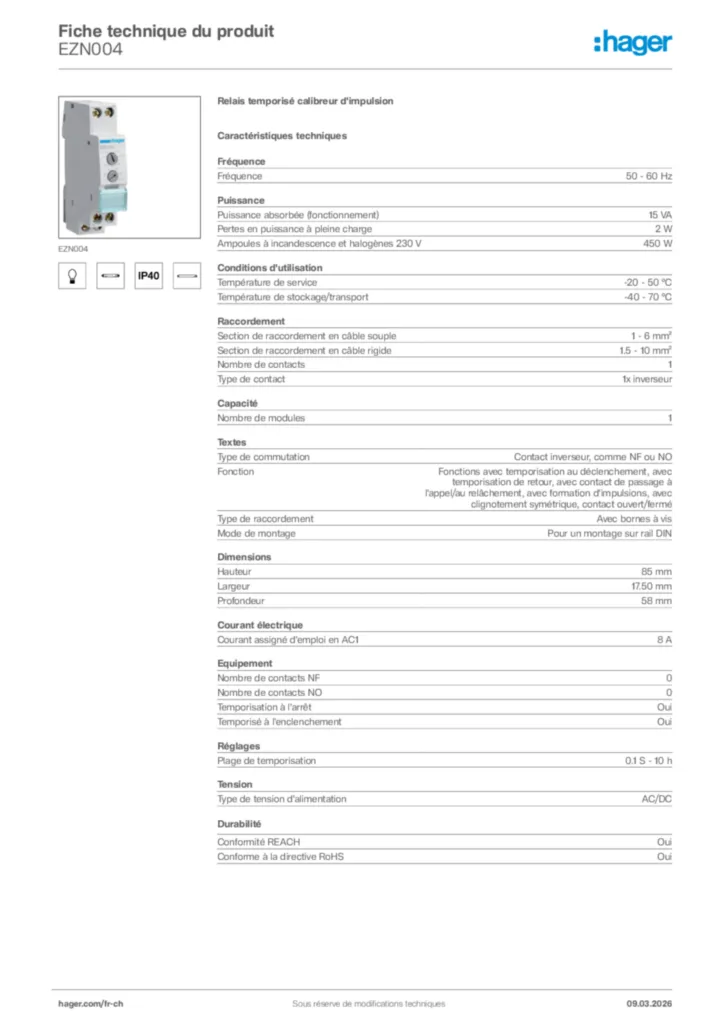

  • Fiche technique

    Image UK_MD_TDS_DelayTimers.pdf | Hager Suisse

    UK_MD_TDS_DelayTimers.pdf

    Fiche technique du produit en-GB 2016-01-06

    PDF
    49,75 kB
Plus de téléchargements

  • Pour obtenir le certificat REACH de ce produit

    contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
