Enchaînement avec des détecteurs de présence à 1 canal pour l'extension de la zone de détection
Modèle
Goulottes
deux canaux de fonction séparés pour les fonctions dépendantes de la luminosité et indépendantes de la luminosité ; Canal 1 pour commande semi-automatique ou en fonction de la luminosité (activation par bouton-poussoir) de consommateurs ; Canal 2 pour commande indépendante de la luminosité de consommateurs avec temporisation d'activation prédéfinie et durée de commutation (3 modes de fonctionnement)
Compatibilité
Poste auxiliaire
mise en marche et arrêt temporisés possibles sur les postes auxiliaires à poussoirs (NO)
Principales caractéristiques électriques
Tension assignée d'emploi Ue
230 V
Fréquence assignée
50 Hz
Dimensions
Largeur produit installé
100 mm
Hauteur de montage recommandée
2.5…3.5 m
Mesures
Méthode de détection
infra-rouge
Portée
Portée maxi
12m
Alimentation
Tension d'alimentation
230 V
Détection
Angle de détection
360 °
Angle de détection
360 °
Ø du champ de détection, au niveau du sol
≈ 12 m
Ø du champ de détection, à la hauteur du bureau
≈ 5 m
Distance de détection frontale
7 m
Distance de détection latérale
13 m
Matières
Couleur
blanc paloma
Type de traitement de surface
brut
Gestion de l'éclairage
Luminosité de déclenchement, réglable
≈ 5…1200 lx
Plage de mesure de luminosité
5 / 1200 Lux
Gestion de l'éclairage LED
Lampes LED 230 V
20 x 18 W
Installation, montage
Hauteur de montage maximum
4 m
Mode de montage
pour montage en plafond (également sur boîte à encastrer 60)
Configuration
Sensibilité réglable
Oui
Durée de commutation, réglable
≈ 1…30 mn
Eléments fournis
Composant
avec mécanisme interrupteur encastré
Equipement
Angle de détection horizontal
360 °
Inclinable
Tête des détecteurs inclinable à 90°
Sécurité
Classe de protection
classe II
Conditions d'utilisation
Température de service
0…45 °C
Température de stockage/transport
-10…60 °C
Consommation énergétique
Économie d'énergie par l'activation/la désactivation de l'éclairage en fonction de la luminosité ; Économie d'énergie par commutation de l'éclairage, du chauffage, etc. selon la présence et la luminosité
Identification
Applications
Détecteurs de mouvement
Gamme design principale
DÉTECTEURS DE MOUVEMENT

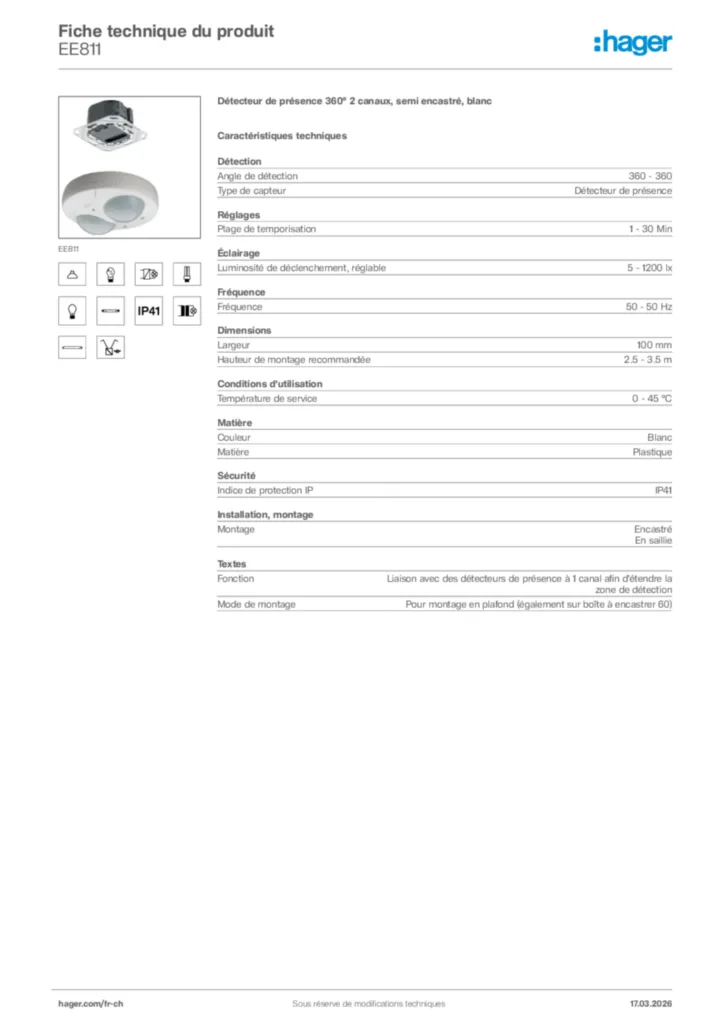

Documents
