Verrouillage de la touche au moyen d'une clé de blocage
Modèle
Nombre de modules
2
Commandes & indicateurs
Fonction du bouton poussoir
oui
Affichage / Afficheur
afficheur LCD avec éclairage
Principales caractéristiques électriques
Fréquence assignée
50/60 Hz
Tension
Tension de service
230 V~ +/- 15%
Intensité du courant
Courant assigné d'emploi en AC1
16 A
Courant Max. pour cos phi 0,6
10 A
Courant de commutation à cos φ = 0,6
max. 10 A
Dimensions
Profondeur produit installé
64 mm
Hauteur produit installé
85 mm
Longueur
35 mm
Largeur produit installé
3.5 mm
Largeur
2 modules
Fréquence
Plage de fréquence
50…60 Hz
Puissance
Puissance max. avec tubes fluo non compensés
1000 VA
Puissance consommée
6 VA
Puissance éclairage incandescent
0 / 2300 W
Puissance dissipée totale sous IN
2 W
Pertes en puissance à pleine charge
≈ 2 W
Puissance dissipée par la commande
0.3 W
Pouvoir de coupure maximum en fluo compensé parallèle
400 W
Pouvoir de coupure maximum en fluo compensé série
1000 W
Mesures
Précision de marche
± 1,5 s/jour
Batterie
Réserve de marche [an(s)]
≈ 5 a
Pile / Accumulateur
avec une pile de type : LS14250
Alimentation
Tension d'alimentation
230 V
Gestion des ampoules fluorescentes
Lampes fluorescentes
max. 1000 VA
Puissance Max. avec tubes fluo compensés parallèle
400 VA
P max. avec tubes fluo duo comp. série
1000 W
Lampes fluorescentes à compensation parallèle
400 VA
Gestion des ampoules incandescentes
P max. avec lampes à incandescence
2300 W
Ampoules à incandescence et halogènes 230 V
max. 2300 W
Installation, montage
Type de montage
rail DIN
Mode de montage
pour un montage sur rail DIN
Connexion
Section de raccordement en câble souple
1,5 / 10mm²
Section de raccordement en câble rigide
1 / 6mm²
Section de conducteur (flexible)
1…6 mm²
Section de conducteur (rigide)
1…6 mm²
Nombre de contacts
2
Type de contact
2 inverseurs libres de potentiel
Configuration
Nombre de pas de programmes
56
Changement été / hiver
automatique
Finesse de programmation
1 mn
Programmation
Programmation possible sans tension secteur
programme astro
Oui
Temps
avec commutation automatique heure été/hiver
Equipement
Nombre de voies
2
Nombre de périodes de commutation pour marche/arrêt
56
Forçage ON OFF
0
Réserve de marche
5 ans
Avec programme cyclique
Oui
Avec programme vacance
Non
Avec programme aléatoire
Non
Utilisation
Cycle
hebdomadaire
Sécurité
Indice de protection IP
IP20
Clés
avec clé de programmation
Conditions d'utilisation
Température de service
-10…55 °C
Précision de marche
± 1,5 s / 24H
Température de stockage/transport
-20…60 °C
Identification
Gamme design principale
COMMANDE D'ECLAIRAGE

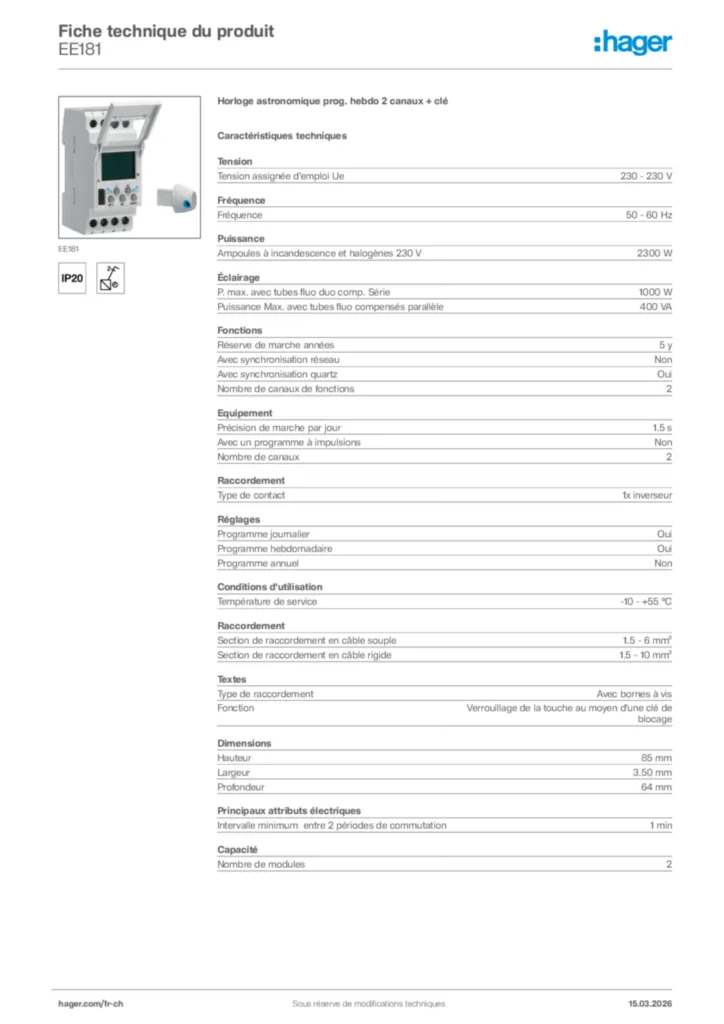

Documents
