avec commutateur pour automatique / test / MARCHE / ARRÊT permanent
Réserve de marche
≈ 200 h
Modèle
Nombre de modules
3
Principales caractéristiques électriques
Fréquence assignée
50 Hz
Tension
Tension de service
230 V~ +10%/-15%
Intensité du courant
Courant assigné d'emploi en AC1
16 A
Courant Max. pour cos phi 0,6
10 A
Dimensions
Profondeur produit installé
65 mm
Hauteur produit installé
85 mm
Largeur produit installé
53 mm
Largeur
3 modules
Fréquence
Plage de fréquence
50…60 Hz
Longueur
Distance maximale de la liaison entre récepteur et émetteur
50m
Puissance
Lampes fluorescentes compensées duo
1000 W
Puissance max. avec tubes fluo non compensés
1000 VA
Puissance consommée
1.5 VA
Puissance absorbée (fonctionnement)
1.5 VA
Puissance éclairage incandescent
2000 W
Puissance dissipée totale sous IN
1.5 W
Puissance dissipée par la commande
0.3 W
Pouvoir de coupure maximum en fluo compensé parallèle
200 W
Pouvoir de coupure maximum en fluo compensé série
1000 W
Endurance
Endurance éléctrique avec éclairage incandescent en nombre de cycles
7500
Endurance électrique à charge nominale en AC1 en nombre de cycles
50000
Endurance éléctrique avec éclairage fluorescent compensé en nombre de parallèle
4000
Endurance éléctrique avec éclairage fluo compensé en nombre de cycles série
7500
Mesures
Précision de marche
± 6 min/an
Alimentation
Tension d'alimentation
230 V
Gestion de l'éclairage
Plage de mesure de luminosité
5 / 2000 Lux
Gestion des ampoules fluorescentes
Puissance Max. avec tubes fluo compensés parallèle
200 VA
P max. avec tubes fluo duo comp. série
1000 W
Lampes fluorescentes à compensation parallèle
200 W
Lampes fluorescentes non compensées
1000 W
Gestion de l'éclairage LED
LED
avec LED d'état
Gestion des ampoules incandescentes
P max. avec lampes à incandescence
2000 W
Ampoules à incandescence 230 V
2000 W
Ampoules halogènes 230 V
1000 W
Installation, montage
Type de montage
rail DIN
Mode de montage
pour un montage sur rail DIN ; Sonde à monter en saille pour montage mural et en plafond
Connexion
Section de raccordement en câble souple
0,5 / 4mm²
Section de raccordement en câble rigide
0,5 / 4mm²
Section de conducteur (flexible)
0.5…4 mm²
Section de conducteur (rigide)
0.5…4 mm²
Nombre de contacts
1
Type de contact
1 inverseur
Raccordement
Raccordement pour sonde de luminosité
Câble
Câble
Longueur de câble entre l'interrupteur crépusculaire et la sonde de luminosité : max. 50 m
Configuration
Nombre de pas de programmes
20
Temporisation à l'enclenchement
15 s
Temporisation au déclenchement
60 s
Finesse de programmation
1 mn
Réglage
Le potentiomètre permet de modifier la luminosité
Temps
Horloge hebdomadaire
Equipement
Réserve de marche
2.5 ans
Luminosité
Luminosité à l'allumage réglable au crépuscule
Sans potentiel
avec contact inverseur libre de potentiel
Utilisation
Cycle
hebdomadaire
Conditions d'utilisation
Température de service
-10…50 °C
Précision de marche
6 mn / an
Température de stockage/transport
-20…60 °C
Identification
Gamme design principale
ÉLECTRONIQUE
Documents

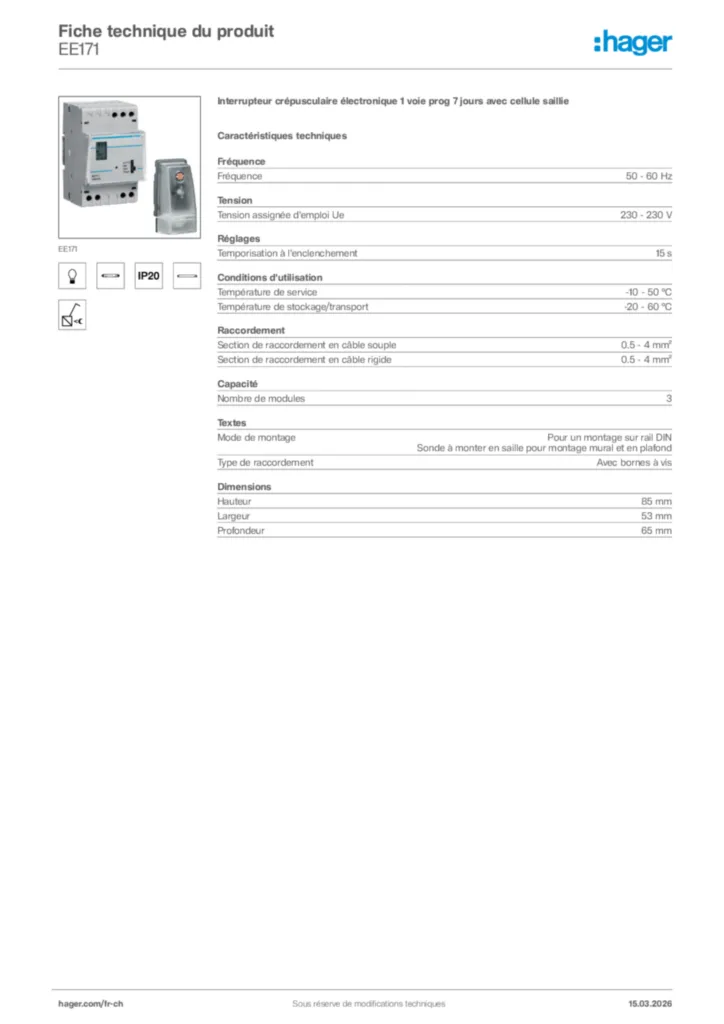

Image produit
