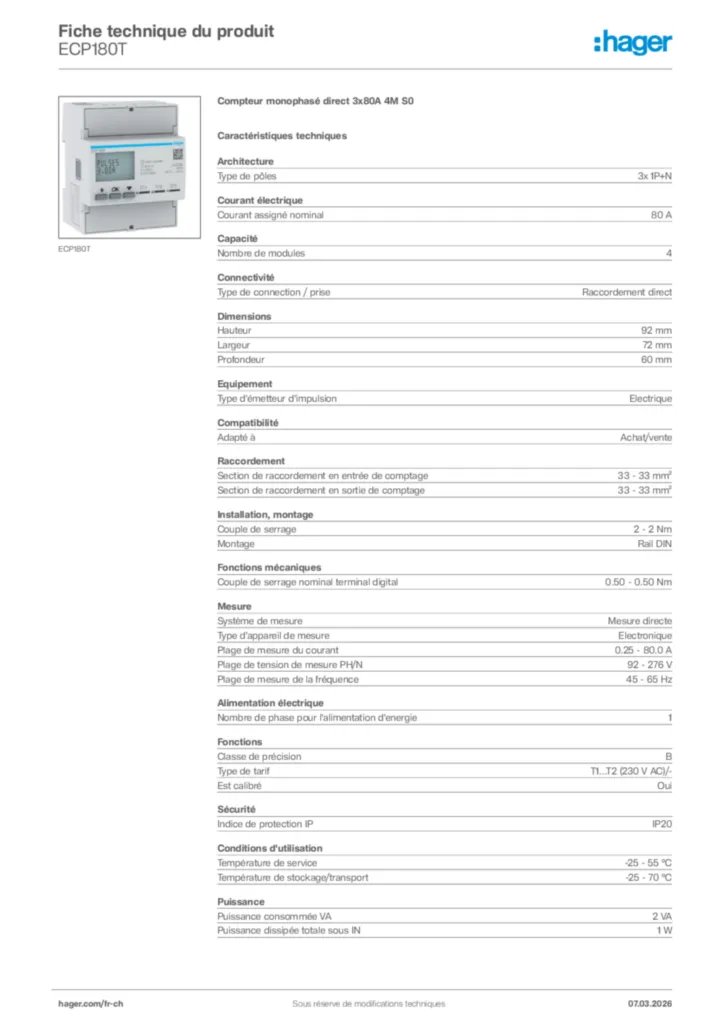

Compteur monophasé direct 3x80A 4M S0 ECP180T
EAN
3250612230402
E-nr.
981 871 554
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Caractéristiques techniques
Architecture
-
Type de pôles3x 1P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant de circuit de mesure maximum80 A
Capacité
-
Nombre de modules4
Connectivité
-
Type de connection / priseRaccordement direct
Dimensions
-
Hauteur92 mm
-
Largeur72 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionElectrique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de raccordement en entrée de comptage33 - 33 mm²
-
Section de raccordement en sortie de comptage33 - 33 mm²
Installation, montage
-
Couple de serrage2 - 2 Nm
-
MontageRail DIN
Fonctions mécaniques
-
Couple de serrage nominal terminal digital0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phase pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de tarifT1...T2 (230 V AC)/-
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Fréquence
-
Fréquence50 - 50 Hz
Données environnementales
