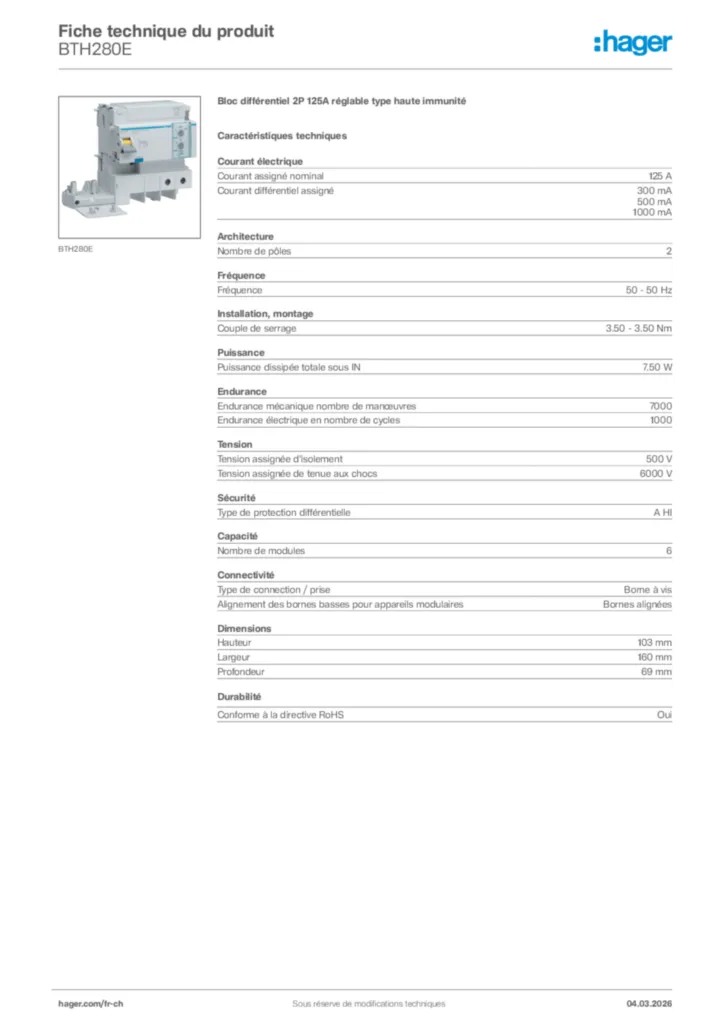

Bloc différentiel 2P 125A réglable type haute immunité BTH280E
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Position du neutreGauche ou droite
-
Nombre de pôles2 P
-
Nombre de modules6
-
Alignement des bornes hautes pour produits modulairesNA
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Tension assignée d'emploi Ue240 V
-
Fréquence assignée50 Hz
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
-
Courant différentiel assigné300 mA / 500 mA / 1 A
-
Courant assigné nominal125 A
-
Courant assigné à 20°C125 A
-
Courant assigné à 30°C125 A
-
Courant assigné à 40°C118.9 A
-
Courant assigné à 50°C112.4 A
-
Courant assigné à 60°C105.6 A
-
Courant assigné à 70°C99.4 A
-
Profondeur produit installé69 mm
-
Hauteur produit installé103 mm
-
Largeur produit installé160 mm
-
Puissance dissipée totale sous IN7.5 W
-
Protégé contre les déclenchements intempestifsOui
-
Déclenchement légèrement temporiséOui
-
Endurance électrique en nombre de cycles1000
-
Endurance mécanique nombre de manoeuvres7000
-
Couple de serrage3,5Nm
-
Type de loquet haut pour produits modulairesNon applicable
-
Type de loquet bas pour produits modulairesMétallique
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Démontabilité haute pour produits modulairesNon
-
Démontabilité basse pour produits modulairesOui
-
Sensibilité différentiel réglableOui
-
Temps de déclenchement réglableOui
-
Temporisation de la protection différentiel0 / 60 / 150 ms
-
Texte normeIEC 61009-1 ; EN 61009-1
-
Directive européenne WEEEconcerné
-
Indice de protection IPIP20
-
Type de protection différentielleA HI
-
Degré de pollution suivant IEC 60664 / IEC 60947-23
-
Altitude2000 m
