Socle de goulotte montage frontale BR 68x100mm couvercle 80mm BR6510019010
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Barrière acoustique pour canal mural 1 produit(s) disponible(s) -
Agrafe de maintien pour canal d'installation 1 produit(s) disponible(s)
Caractéristiques techniques
Dimensions
-
Hauteur68 mm
-
Largeur100 mm
-
Longueur2000 mm
-
Section intérieure5750 - 5750 mm²
Cache, porte
-
Nombre de couvercles pouvant être montés1
-
Largeur de la partie supérieure 180 mm
-
Largeur de la partie supérieure 20
-
Largeur de la partie supérieure 30
Capacité
-
Nombre max. de câbles (Ø 11 mm, 50 % remplis, avec dispositifs)10
-
Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispositifs)24
Compatibilité
-
Format appareillages compatiblesStandard 60 mm, CEE, Ecoline, Inline, EIB, appareillage modulaire
Installation, montage
-
Perforation de socleOui
Matière
-
MatièrePolyvinylchloride (PVC)
-
Traitement de surfaceNon traité
-
CouleurBlanc pur
-
Code RAL9010
Sécurité
-
Résistance aux chocs IKIK07
-
Indice de protection IPIP30
Conditions d'utilisation
-
Température de service-5 - 60 °C
Connectivité
-
Accessoires d'alignementProfilé pré-équipé d'éclisses
Equipement
-
Éclisses inclusesNon
-
Avec film de protectionOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit BR6510019010
-

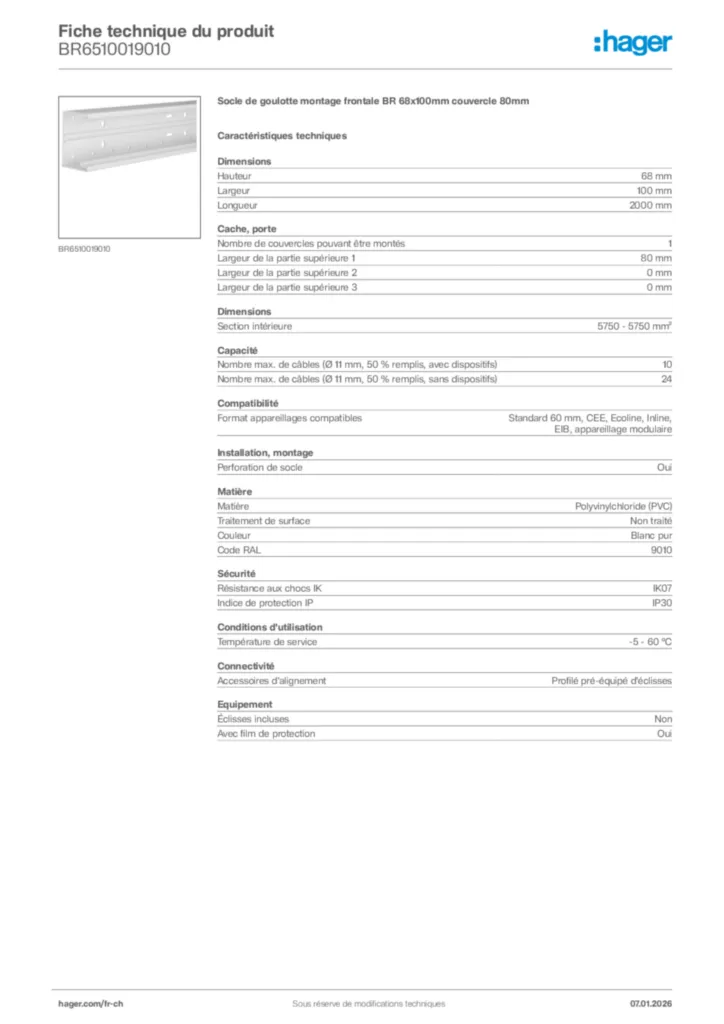

Fiche technique
Hager Fiche technique du produit BR6510019010
Socle de goulotte montage frontale BR 68x100mm couvercle 80mm
PDF -
Fichiers DXF
Fichiers DXF International 2023-02-02
DXF368,19 kB -
Fichiers STEP
Fichiers STEP International 2023-02-02
STP1,10 MB -
schémas
Product drawing
schémas International 2023-02-02
PDF68,78 kB -
Déclaration de conformité
CE Certification BR65
Déclaration de conformité International 2017-04-19
PDF105,82 kB
Declaration UE BR_BRA_BRS T016A DE_EN 25072019
Déclaration de conformité International 2019-08-23
PDF42,74 kB
Déclaration de conformité International 2023-08-25
PDF80,78 kB
