BD225N - Bloc différentiel 2P 25A 30mA type A
BD225N - Bloc différentiel 2P 25A 30mA type A

Bloc différentiel 2P 25A 30mA type A BD225N

EAN
3250611342502
E-nr.
531 422 320
VPE
1 pc.
Groupe de rabais
D2
136.50 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Posi­tion du neutre
    droite
  • Nombre de pôles
    2 P
Modèle
  • Nombre de modules
    2
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Tension assi­gnée d'em­ploi Ue
    230 V
  • Fréquence assi­gnée
    50 Hz
Tension
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    4000 V
Inten­sité du courant
  • Courant diffé­ren­tiel assigné
    30 mA
  • Courant assigné nominal
    25 A
Courant / tempé­ra­ture
  • Courant assigné à 40°C
    25 A
Dimen­sions
  • Profon­deur produit installé
    8.3 cm
  • Hauteur produit installé
    7 cm
  • Largeur produit installé
    4.4 cm
Fréquence
  • Fréquence
    50 Hz
Puis­sance
  • Puis­sance dissipée totale sous IN
    10.9 W
  • Puis­sance dissipée par pôle à In
    5.5 W
Déclen­che­ment
  • Protégé contre les déclen­che­ments intem­pes­tifs
    Non
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    1000
  • Endu­rance méca­nique nombre de manoeuvres
    2000
Instal­la­tion, montage
  • Couple de serrage
    2,2Nm
  • Type de loquet haut pour produits modu­laires
    Plas­tique
  • Type de loquet bas pour produits modu­laires
    non appli­cable
  • Démon­ta­bi­lité haute pour produits modu­laires
    Oui
  • Démon­ta­bi­lité basse pour produits modu­laires
    Non
Connexion
  • Section de raccor­de­ment en câble souple
    6mm²
  • Section de raccor­de­ment en câble rigide
    10 mm²
Confi­gu­ra­tion
  • Sensi­bi­lité diffé­ren­tiel réglable
    Non
  • Temps de déclen­che­ment réglable
    Non
  • Tempo­ri­sa­tion de la protec­tion diffé­ren­tiel
    0 s
Stan­dards
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Type de protec­tion diffé­ren­tielle
    A
  • Conforme REACH
    Non
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25…70 °C
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    2
  • Alti­tude
    2000 m
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    tous climats

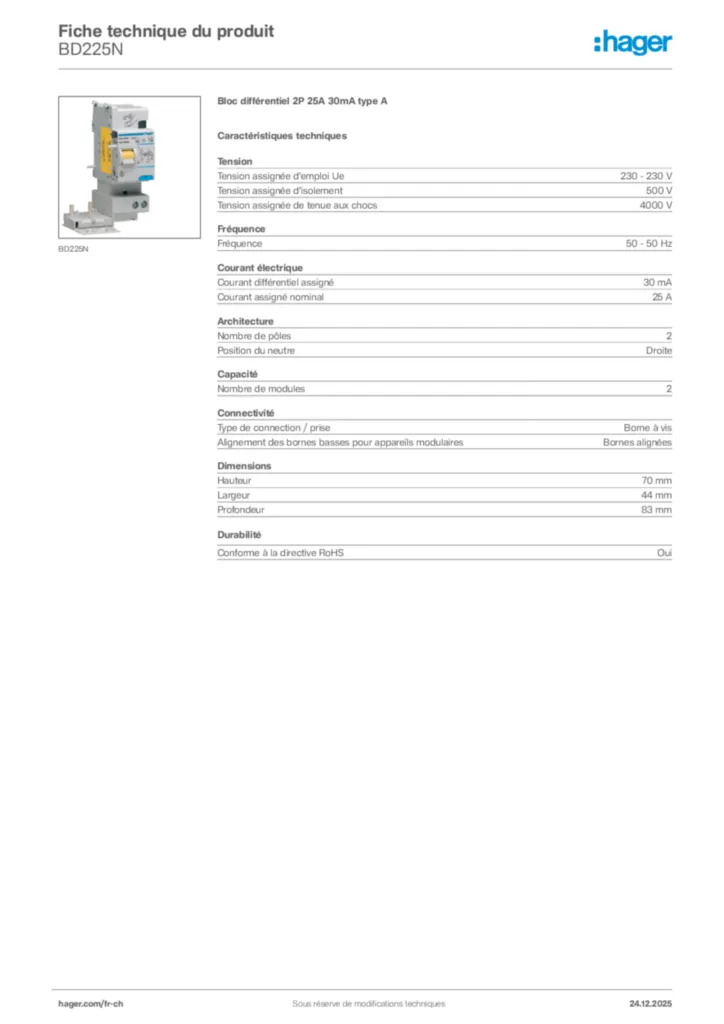

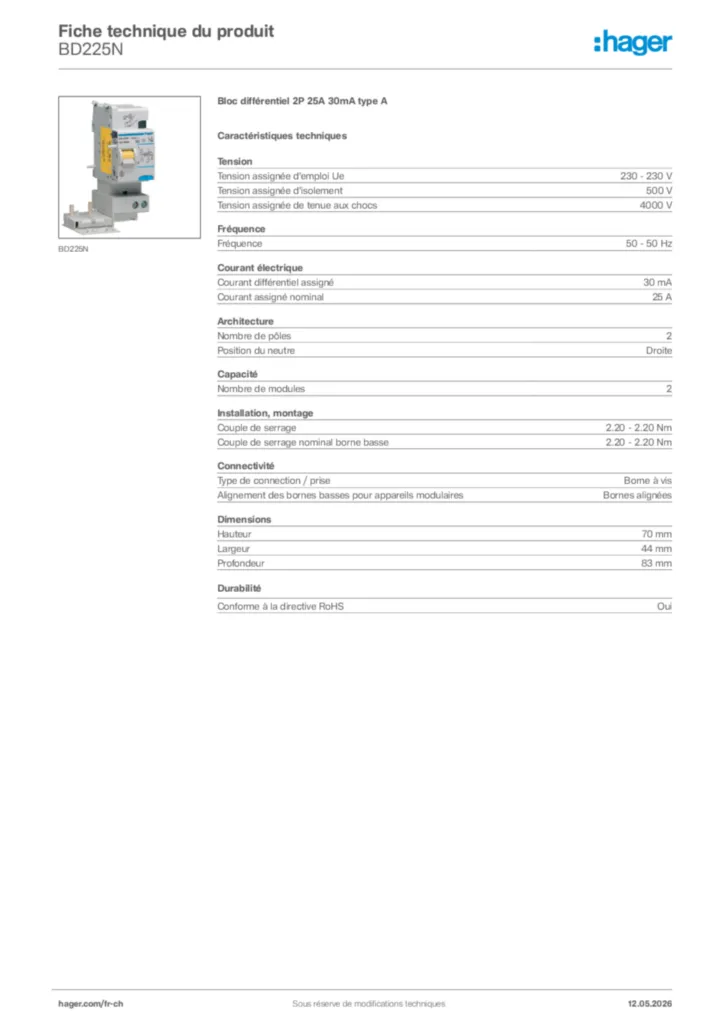

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
