Disjoncteur différentiel Hager RCBO QC 3P+N 400V car.B 16A 0.03A type A 6kA 4UM ADZ316C
EAN
3250611020530
E-nr.
805 079 364
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Produits de suivi :
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Complétez votre système
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.55 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.65 CHF / 10 pc.*
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles3x 1P+N
-
CourbeB
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Valeur rigidité diélectrique du circuit principal2 kV
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 50 Hz
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure de service Ics AC selon IEC60898-16 kA
-
Courant assigné à -25°C21,10 A
-
Courant assigné à -20°C20,70 A
-
Courant assigné à -15°C20,30 A
-
Courant assigné à -10°C19,90 A
-
Courant assigné à -5°C19,40 A
-
Courant assigné à 0°C19 A
-
Courant assigné à 5°C18,50 A
-
Courant assigné à 10°C18 A
-
Courant assigné à 15°C17,50 A
-
Courant assigné à 20°C17 A
-
Courant assigné à 25°C16,50 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,70 A
-
Courant assigné à 40°C15,50 A
-
Courant assigné à 45°C15,20 A
-
Courant assigné à 50°C15 A
-
Courant assigné à 55°C14,70 A
-
Courant assigné à 60°C14,40 A
-
Courant assigné à 65°C14,10 A
-
Courant assigné à 70°C13,90 A
-
Courant différentiel assigné30 mA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Installation, montage
-
Couple de serrage nominal borne basse2 - 2 Nm
-
Couple de serrage2 - 2 Nm
Sécurité
-
Type de protection différentielleA
Puissance
-
Puissance dissipée totale sous IN10,90 W
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres2000
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1 - 4 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 4 mm²
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Température de stockage/transport-25 - 80 °C
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
Capacité
-
Nombre de modules4
Dimensions
-
Hauteur86 mm
-
Largeur71 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit ADZ316C
-

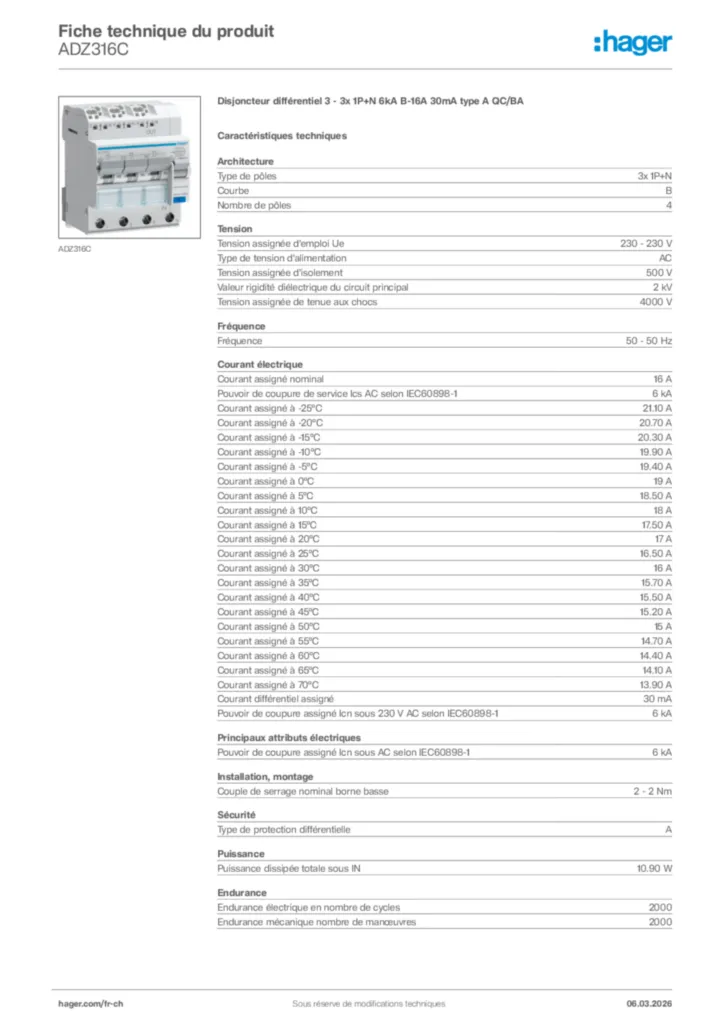

Fiche technique
