Passerelle 1 voie DALI2/KNX, permettant de gérer jusqu'à 64 ballasts DALI2 de manière indépendante ou groupée. Elle intègre les fonctions minuterie, forçage, jusqu'à 16 scènes, les séquences, les blocages et est compatible KNX Secure. La passerelle est configurable uniquement sous ETS.
EAN
3250610050224
Conditionnement
1 pièce
Passerelle KNX-DALI 2, 1 Sortie, 4 modules, KNX Secure TYFS671D
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Caractéristiques techniques
Equipement
-
Serveur webNon
-
Nombre de canaux1
-
Nombre maximal d'appareils par canal64
Tension
-
Tension de service110 - 240 V
-
Type de tension d'alimentationDC
Connectivité
-
Type d'interface Bus / passerelle MediaInterface système d'éclairage/DALI
Réglages
-
Modes de configuration supportésETS
Puissance
-
Puissance consommée VA6 VA
Sécurité
-
Indice de protection IPIP20
Commandes et indicateurs
-
Avec affichage LEDOui
Dimensions
-
Largeur en modules4
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

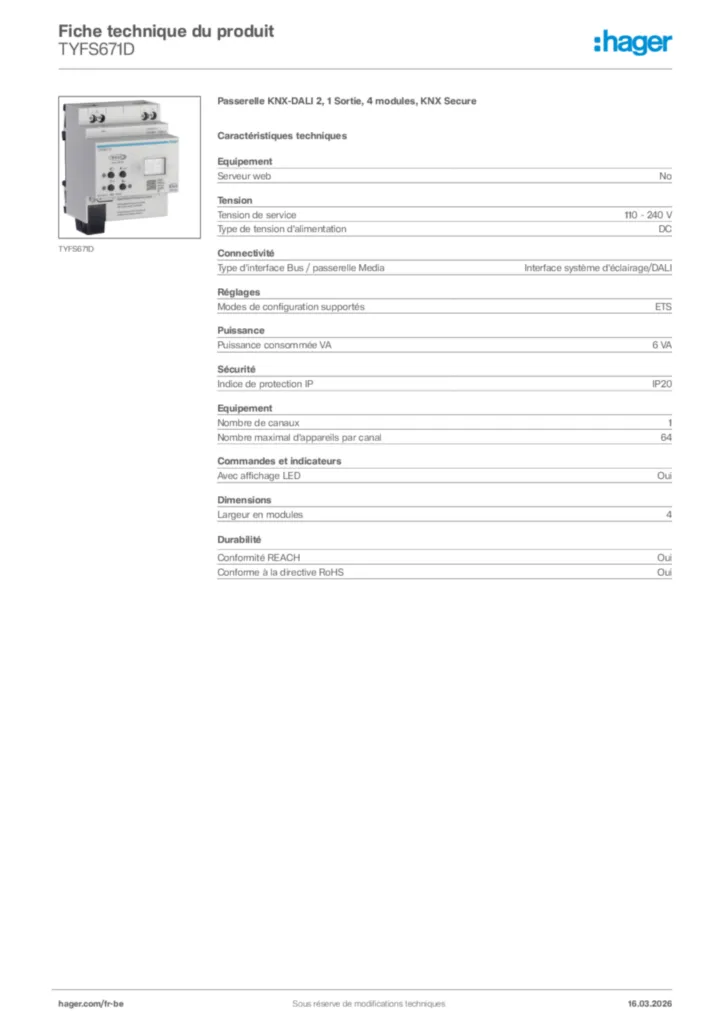

Hager Fiche technique du produit TYFS671D
Passerelle KNX-DALI 2, 1 Sortie, 4 modules, KNX Secure
PDF -
Guide d'installation
Guide d'installation zh-CN, en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-07-19
PDF3,57 MB -
Manuel
Manuel de-DE 2021-11-10
PDF4,91 MB
Manuel en-GB 2021-11-10
PDF7,01 MB
Manuel en-GB 2024-03-13
PDF364,13 kB
Manuel fr-FR 2021-11-10
PDF4,65 MB -
Base de données des produits KNX
Base de données des produits KNX de-AT, de-DE, de-CH, en-US, en-GB, en-NZ, en-AU, fr-BE, fr-FR, fr-CH 2023-11-09
KNXPROD5,51 MB -
Déclaration de conformité
Déclaration de conformité International 2023-09-12
PDF269,36 kB
Déclaration de conformité International 2023-09-12
PDF363,64 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
Cahiers de charges
Passerelle KNX-DALI 2, 1 Sortie, 4 modules, KNX Secure
Présentation du produit :
La passerelle KNX-DALI TYA670W permet d’interfacer des applications d’éclairage DALI avec le système KNX.
Fonction :
La programmation, l'installation et la mise en service de l'appareillage s'effectuent à l'aide d'un logiciel homologué KNX.
Caractéristiques du produit :
- TYFS671D 1 canal et TYFS672D 2 canaux
- Dispositif DALi type 8 pour tunable white
- Produit certifié DALI2 compatible DT 0, 2,…, 8
- Commande de 64 produits DALI max. dans 32 groupes max. /sortie
- Commande individuelle, commande de groupe ou commande générale
- Réglage de la température de couleur pour l'éclairage avec dispositif DALI de type 8 pour une lumière blanche modulable selon CEI 62386-209
- 16 scènes de lumière / sortie
- Contrôle d’effet pour des séquences dynamique et des jeux de couleurs
- Lecture de l’état des produits DALI via KNX, p.ex intensité lumineuse, défaut du luminaire…
- Commande manuelle des groupes DALI
- Forçage
- Retour d’information concernant l’état de commutation et la valeur d’intensité lumineuse en mode bus et en mode manuel
- Retour d’état général
- Fonction de commande générale
- Fonction de blocage pour chaque groupe DALI
- Retardement à l’enclenchement et au déclenchement séparé
- Fonction minuterie avec préavis d’extinction
- Fonction ‘’Tunable white’’ : réglage possible blanc chaud, blanc froid.
Serveur web: No
Tension de service: 110 - 240 V
Type de tension d'alimentation: DC
Puissance consommée VA: 6 VA
Avec affichage LED: Oui
Largeur en modules: 4
Présentation du produit :
La passerelle KNX-DALI TYA670W permet d’interfacer des applications d’éclairage DALI avec le système KNX.
Fonction :
La programmation, l'installation et la mise en service de l'appareillage s'effectuent à l'aide d'un logiciel homologué KNX.
Caractéristiques du produit :
- TYFS671D 1 canal et TYFS672D 2 canaux
- Dispositif DALi type 8 pour tunable white
- Produit certifié DALI2 compatible DT 0, 2,…, 8
- Commande de 64 produits DALI max. dans 32 groupes max. /sortie
- Commande individuelle, commande de groupe ou commande générale
- Réglage de la température de couleur pour l'éclairage avec dispositif DALI de type 8 pour une lumière blanche modulable selon CEI 62386-209
- 16 scènes de lumière / sortie
- Contrôle d’effet pour des séquences dynamique et des jeux de couleurs
- Lecture de l’état des produits DALI via KNX, p.ex intensité lumineuse, défaut du luminaire…
- Commande manuelle des groupes DALI
- Forçage
- Retour d’information concernant l’état de commutation et la valeur d’intensité lumineuse en mode bus et en mode manuel
- Retour d’état général
- Fonction de commande générale
- Fonction de blocage pour chaque groupe DALI
- Retardement à l’enclenchement et au déclenchement séparé
- Fonction minuterie avec préavis d’extinction
- Fonction ‘’Tunable white’’ : réglage possible blanc chaud, blanc froid.
Serveur web: No
Tension de service: 110 - 240 V
Type de tension d'alimentation: DC
Puissance consommée VA: 6 VA
Avec affichage LED: Oui
Largeur en modules: 4
