Module de sortie KNX Secure 4 sorties 16A/230V charge capacitive multi-applications intégrant les fonctions éclairage, ON/OFF, volets et stores, configuration Mode Easy/ETS.
EAN
3250610022009
Conditionnement
1 pièce
Actionneur KNX Secure 4 sorties 16A/230V charge capacitive config Mode Easy/ETS TYAS604D
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Alimentation bus 4 produit(s) disponible(s) -
Parafoudre pour équipement informatique / mesure, commande et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 4 produit(s) disponible(s) -
Interface de données bus 1 produit(s) disponible(s) -
Interface système/coupleur de média bus 2 produit(s) disponible(s) -
Borne de raccordement / de dérivation bus 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Connectivité
-
Système de bus KNXOui
-
Système bus radio-KNXNon
Réglages
-
Modes de configuration supportésETS, easy
Dimensions
-
Hauteur90 mm
-
Profondeur65 mm
-
Largeur en modules4
Matières
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleNon
Courant électrique
-
Courant assigné nominal16 A
-
Courant absorbé par bus (repos)3 mA
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Ampoules à incandescence 230 V2300 - 2300 W
-
Puissance de sortie2300 W
-
Ampoules à incandescence et halogènes 230 V2300 W
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système30 V DC Via le bus
-
Tension de service par bus21 - 32 V
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-5 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.75 - 2.5 mm²
-
Section de raccordement en câble souple0.75 - 2.5 mm²
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

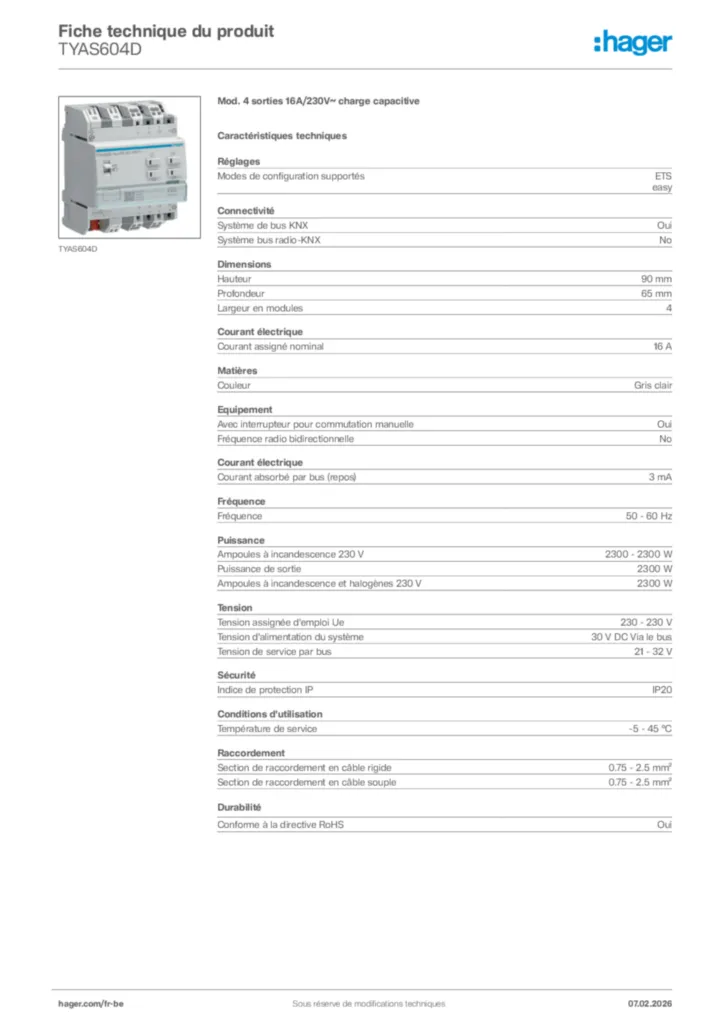

Hager Fiche technique du produit TYAS604D
Mod. 4 sorties 16A/230V~ charge capacitive
PDF -
Guide d'installation
Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2024-11-07
PDF5,05 MB -
Manuel
Manuel en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB -
Base de données des produits KNX
KNX Product database TYAS604D
Base de données des produits KNX International 2025-11-13
KNXPROD485,00 kB -
Guide d'application
Guide d'application en-GB 2023-03-21
PDF11,10 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-05-20
PDF265,89 kB
Déclaration de conformité en-GB 2025-05-20
PDF265,31 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
-
5
-
1
TRE400Module 1 entrée + 1 sortie 10A IP55 KNX radio QL -
2
TYBS601BModule de sortie 1x 10A /230V~, à encastrer, KNX -
3
TYBS602FModule de sortie 2x 6A /230V~, à encastrer, KNX -
4
TYBS692FModule de sortie 2x 6A /230V~, 2 entrées, à encastrer, KNX -
5
TRM600COMMANDE RADIO KNX POUR CIRCUIT TELERUPTEUR MINUTERIE
Cahiers de charges
Mod. 4 sorties 16A/230V~ charge capacitive
Présentation du produit :
Ces modules servent à piloter des composants électriques (éclairage ou volets) sur base des commandes émises par les modules d’entrées.
Fonction :
Ces appareils sont des produits du système KNX Secure et sont conformes au standard KNX.
La programmation, l‘installation et la mise en service de l‘appareil s‘effectuent à l‘aide d‘un logiciel certifié KNX en mode ‘Easy’ ou via ETS.
Caractéristiques :
- Versions 4, 6 ou 10 sorties
- Commutation de charges électriques 230 V AC par contacts libres de potentiel.
- Produits adaptées aux charges capacitives et conçus pour résister à des courants de démarrage importants.
- Commande de moteurs électriques 230V~ pour stores à lamelles, volets roulants, stores bannes ou de tout autre moteur 230V~ pilotant un ouvrant.
- Montage sur rail DIN conformément à la norme EN60715 dans un coffret de distribution.
- Modules équipés de bornes quickconnect
- Possibilité de commande manuelle des sorties sur l’appareil.
- Contacts 16A AC1
- Affichage d’état des sorties sur l’appareil.
- Fonction scènes.
- Forçage par commande de priorité supérieure.
- Les sorties peuvent être raccordées sur des phases différentes.
Système de bus KNX: Oui
Système bus radio-KNX: No
Profondeur: 65 mm
Largeur en modules: 4
Couleur: Gris clair
Avec interrupteur pour commutation manuelle: Oui
Fréquence radio bidirectionnelle: No
Courant absorbé par bus (repos): 3 mA
Fréquence: 50 - 60 Hz
Ampoules à incandescence 230 V: 2300 - 2300 W
Puissance de sortie: 2300 W
Tension assignée d'emploi Ue: 230 - 230 V
Tension d'alimentation du système: 30 V DC Via le bus
Tension de service par bus: 21 - 32 V
Présentation du produit :
Ces modules servent à piloter des composants électriques (éclairage ou volets) sur base des commandes émises par les modules d’entrées.
Fonction :
Ces appareils sont des produits du système KNX Secure et sont conformes au standard KNX.
La programmation, l‘installation et la mise en service de l‘appareil s‘effectuent à l‘aide d‘un logiciel certifié KNX en mode ‘Easy’ ou via ETS.
Caractéristiques :
- Versions 4, 6 ou 10 sorties
- Commutation de charges électriques 230 V AC par contacts libres de potentiel.
- Produits adaptées aux charges capacitives et conçus pour résister à des courants de démarrage importants.
- Commande de moteurs électriques 230V~ pour stores à lamelles, volets roulants, stores bannes ou de tout autre moteur 230V~ pilotant un ouvrant.
- Montage sur rail DIN conformément à la norme EN60715 dans un coffret de distribution.
- Modules équipés de bornes quickconnect
- Possibilité de commande manuelle des sorties sur l’appareil.
- Contacts 16A AC1
- Affichage d’état des sorties sur l’appareil.
- Fonction scènes.
- Forçage par commande de priorité supérieure.
- Les sorties peuvent être raccordées sur des phases différentes.
Système de bus KNX: Oui
Système bus radio-KNX: No
Profondeur: 65 mm
Largeur en modules: 4
Couleur: Gris clair
Avec interrupteur pour commutation manuelle: Oui
Fréquence radio bidirectionnelle: No
Courant absorbé par bus (repos): 3 mA
Fréquence: 50 - 60 Hz
Ampoules à incandescence 230 V: 2300 - 2300 W
Puissance de sortie: 2300 W
Tension assignée d'emploi Ue: 230 - 230 V
Tension d'alimentation du système: 30 V DC Via le bus
Tension de service par bus: 21 - 32 V
