Disjoncteur Boitier Moulé h3 x630 TM ADJ 3P3D 250A 50kA FTC HMJ250DR
EAN
3250613199296
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bobine à émission 5 produit(s) disponible(s) -
Déclencheur à manque de tension 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Poignée pour disjoncteur 2 produit(s) disponible(s) -
Voir plus 11 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
-
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
-
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
-
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
-
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
-
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
-
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
-
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs Uimp8000 V
-
Tension nominale d'isolement Ui800 V
-
Tension assignée d'emploi Ue220 - 415 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN71,40 W
Sécurité
-
Indice de protection IPIP4X
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielOui
-
convient pour leRail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur260 mm
-
Largeur140 mm
-
Profondeur150 mm
-
Barre aval : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
-
Barre amont : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
Installation, montage
-
Position de montage/connexionAvant
-
Couple de serrage18 - 18 Nm
Principaux attributs électriques
-
Couple de serrage nominal borne basse18 - 18 Nm
-
Couple de serrage nominal bornesupérieure18 - 18 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-

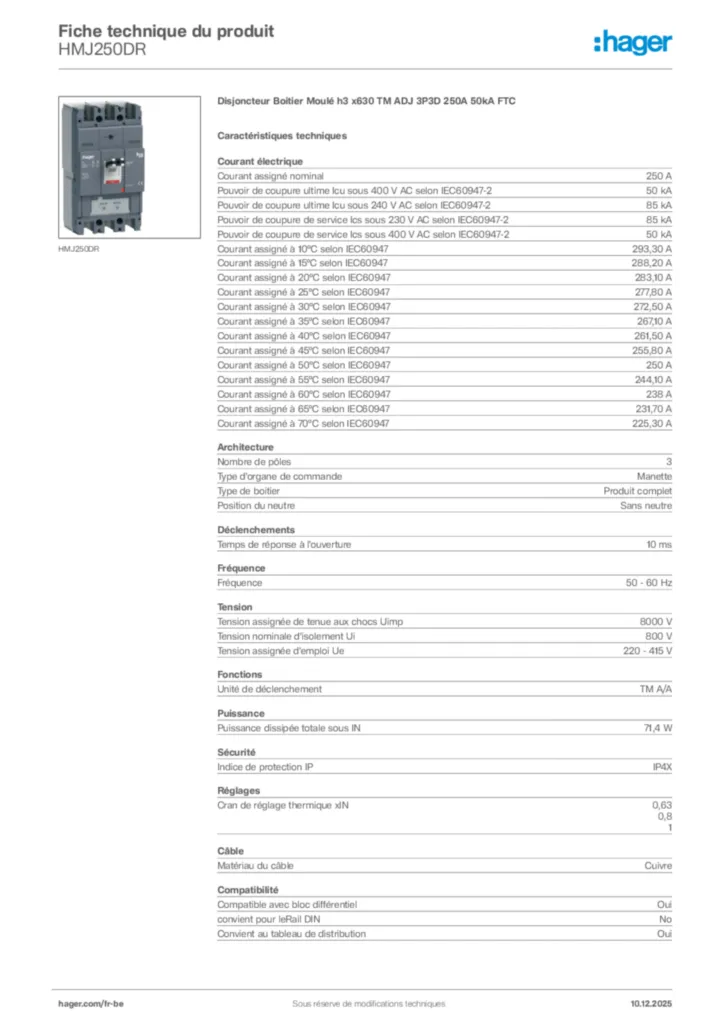

Image produit
-
