Módulo 16 salidas, easy TXM616D
EAN
3250616048799
Cantidad
1 uni.
Grupo
91
Precio de venta
744,31 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Este es un producto obsoleto. Para conocer la disponibilidad, el tiempo de entrega y el precio, contacte con su distribuidor.
Características técnicas
Arquitectura
-
MontajeREG
Funciones
-
Funcionamiento polifásicoAdecuado para conmutar diferentes conductores externos
Configuración
-
Número de módulos8
-
Modos de configuración posiblessystem
Mandos e indicadores
-
Piloto luminosoSi
-
Interruptor/pulsador manualteclas de manejo manual para conexión/desconexión (arriba/abajo) y para función bus conexión/desconexión por canal/aparato
Principales características eléctricas
-
Tensión asignada de empleo en alterna230 V
-
Frecuencia asignada50/60 Hz
-
Corriente nominal16 A
Tensión
-
Tensión de servicio del BUS21…32 V DC
-
Tensión de alimentación del sistema30V DC Vía bus
Corriente eléctrica
-
Consumo de corriente Bus (transferencia de datos)5 mA
-
Consumo de corriente Bus (reposo)3 mA
-
Número de circuitos de entrada0
-
Corriente circulante máxima16 A
-
Corriente asignada nominal16 A
-
Corriente admisible en AC1 para el contacto del circuito o zona 116 A
Dimensiones
-
Ancho dispositivo de montaje sobre carril DIN (RMD)8 modules
-
Altura90 mm
Potencia
-
Potencia Max. con transfor. electrónicos1500 W
-
Potencia total disipada en condiciones de Intensidad nominal1.3 W
-
Potencia disipada por bobina150 mW
-
Potencia de salida2300 W
-
Capacidad de corte máxima25300 W
-
Transformadores convencionales1500 VA
-
Transformadores electrónicos1500 W
Materiales, acabados, colores
-
ColorGris claro
Gestión de la iluminación
-
- con balasto electrónico20 x 36 W
Gestión de lámparas fluorescentes
-
Lámparas de bajo consumo25 x 18 W
-
Potencia de iluminación de las lámparas fluocompactas25x18W
-
- compensadas en paralelo1000 W /200 µF
Gestión de iluminación LED
-
Número máximo de lámparas LED/CFL25
-
Potencia LED450 W
Gestión de lámparas incandescentes
-
Potencia máxima con lámparas de incandescencia2300 W
-
Lámparas incandescentes y halógenas 230 V2300 W
Conexión
-
Sección de conductor (flexible)0.75…2.5 mm²
-
Sección de conductor (rígido)0.75…2.5 mm²
-
Acoplador de busCon acoplador de bus integrado
-
Tipo de conexiónCon terminales roscados
-
Tipo de conexión de busConexión bus mediante terminal de conexión
Articulos proporcionados
-
Conexión a bus incluidaSí
Equipo
-
Número de salidas16
-
Expandibilidad modularNo
Utilizar
-
differentiationfeature3webCon terminales roscados
Seguridad
-
Índice de protección IPIP20
Condiciones de uso
-
Temperatura de funcionamiento-5…45 °C
-
Temperatura de almacenamiento/transporte-20…70 °C
Identificación
-
Serie principal de diseñoKNX
Documentos
-

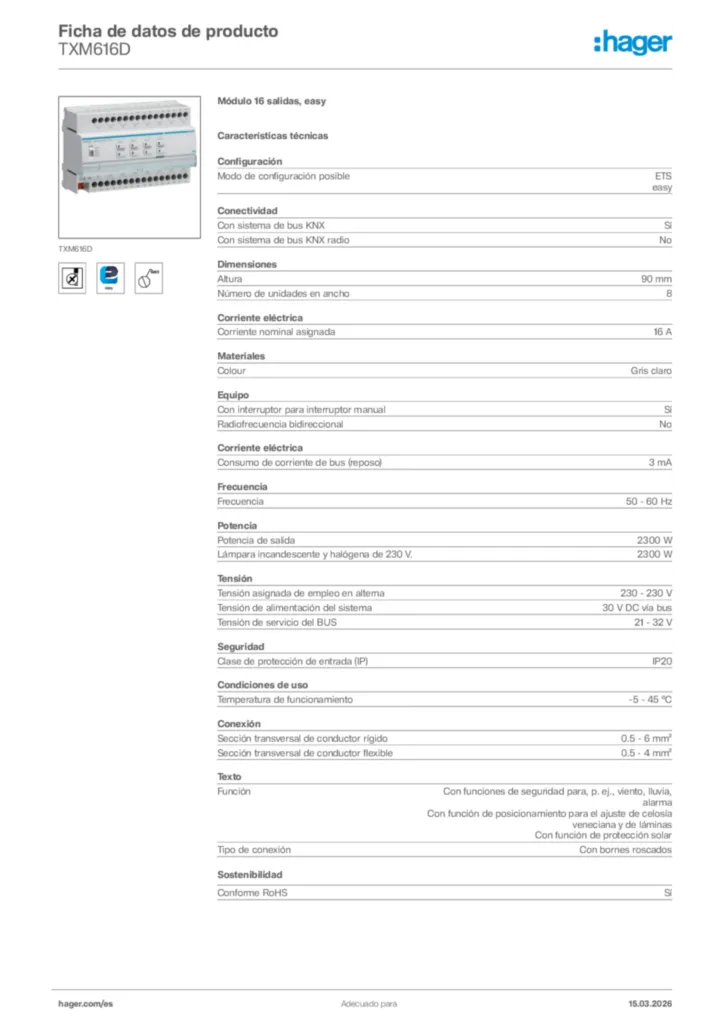

Imagen del producto
-
