Interruptor automático de caja moldeada h250, 4P4D, 50kA, 125A, LSI HNC126H
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Producto en fase de fín de vida: consulte disponibilidad con su distribuidor
Completa tu sistema
Accesorios Opcionales
-
Disparador shunt 6 productos disponibles -
Funciones de conexión 5 productos disponibles -
Bobina de tensión mínima 5 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Enclavamiento eléctrico 2 productos disponibles -
Maneta para interruptor de potencia 1 productos disponibles
Completa tu sistema
-
HXC002H
Relé de emisión para interruptores h1000, 48V DC
385,89 € / uni.* -
HXC001HRelé de emisión para interruptores h1000, 24V DC
385,89 € / uni.* -
HXC004HRelé de emisión para interruptores h1000, 200-240 V AC
385,89 € / uni.* -
HXC003HRelé de emisión para interruptores h1000, 100-120 V AC
385,89 € / uni.* -
HXC005HRelé de emisión para interruptores h1000, 380-450 V AC
385,89 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
385,89 € / uni.*
-
HYC004H
Bornes de conexión para interruptores h250, 4P, cobre
92,22 € / uni.* -
HYB010HPletinas rectas prolongadoras de bornes para interrruptores x250, 4P
94,40 € / uni.* -
HYB012HPletinas separadas prolongadoras de bornes para interruptores x250, 4P
103,10 € / uni.* -
HYC010HPletinas rectas prolongadoras de bornes para interrruptores h250, 4P
96,18 € / uni.* -
HYC032HConexión posterior para interrruptores h250, 4P
158,03 € / uni.*
-
HXC015H
Relé de mínima tensión para interruptores h250-h630, 380-450 Vac
443,17 € / uni.* -
HXC011HRelé de mínima tensión para interruptores h250-h630, 24 Vdc
443,17 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
443,17 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
443,17 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
525,86 € / uni.*
-
HXC021H
Contacto auxiliar para interruptores h1000, 1NA + 1NC
372,38 € / uni.* -
HXC024HContacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
367,27 € / uni.*
-
HXB068H
Enclavamiento eléctrico para motores (entre 2 unit de x250)
182,70 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
182,70 € / uni.*
-
HXC031H
Mando rotativo embrague para interruptores h250
315,24 € / uni.*
-
HYA035HKit de conexión para auxiliares
90,10 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada125 A
-
Poder de corte último Icu a 400V AC (EN 60947-2)50 kA
-
Poder de corte último Icu a 240V AC (EN 60947-2)85 kA
Arquitectura
-
Número de polos4
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
Funciones
-
Unidad de disparoLSI
Principales características eléctricas
-
Tiempo de disparo de protección magnética100 - 200 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal18,30 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Número de maniobras mecánicas4000
Seguridad
-
Clase de protección de entrada (IP)IP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
-
Tipo de conector/toma de corrienteBorne
Instalación, montaje
-
Par de apriete nominal12 - 12 Nm
-
Posición de montaje/conexiónFrontal
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Configuración
-
Rango de ajuste de disparo de corto retardo de cortocircuito0 - 0 A
Documentos
-
Imagen del producto
-

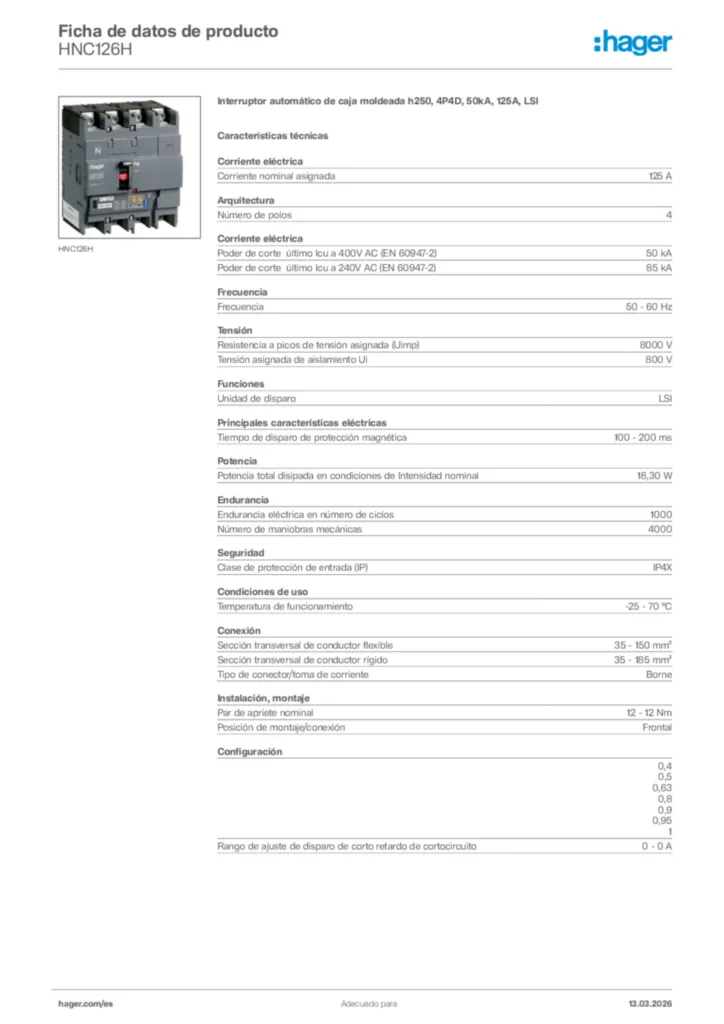

Product datasheet
Hager Ficha de datos de producto HNC126H
Interruptor automático de caja moldeada h250, 4P4D, 50kA, 125A, LSI
PDF -
Manual de instalación
Manual de instalación International 2021-06-07
PDF9,52 MB -
Declaración de conformidad
MCCB h250
PDF360,91 kB
