Interruptor automático de caja moldeada h250, 4P4D, 70kA, 250A, LSI HEC251H
EAN
3250613340667
Cantidad
1 uni.
Precio de venta
4.135,29 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Producto en fase de fín de vida: consulte disponibilidad con su distribuidor
Completa tu sistema
Accesorios Opcionales
-
Enclavamiento eléctrico 2 productos disponibles -
Funciones de conexión 5 productos disponibles -
Bobina de tensión mínima 6 productos disponibles -
Disparador shunt 6 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Maneta para disyuntor de alimentación 1 productos disponibles
Completa tu sistema
-
HXB068H
Enclavamiento eléctrico para motores (entre 2 unit de x250)
182,70 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
182,70 € / uni.*
-
HYC004H
Bornes de conexión para interruptores h250, 4P, cobre
92,22 € / uni.* -
HYB010HPletinas rectas prolongadoras de bornes para interrruptores x250, 4P
94,40 € / uni.* -
HYB012HPletinas separadas prolongadoras de bornes para interruptores x250, 4P
103,10 € / uni.* -
HYC010HPletinas rectas prolongadoras de bornes para interrruptores h250, 4P
96,18 € / uni.* -
HYC032HConexión posterior para interrruptores h250, 4P
158,03 € / uni.*
-
HXC015H
Relé de mínima tensión para interruptores h250-h630, 380-450 Vac
443,17 € / uni.* -
HXC014HRelé de mínima tensión para interruptores h250-h630, 200-240 Vac
443,17 € / uni.* -
HXC011HRelé de mínima tensión para interruptores h250-h630, 24 Vdc
443,17 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
443,17 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
443,17 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
525,86 € / uni.*
-
HXC002H
Relé de emisión para interruptores h1000, 48V DC
385,89 € / uni.* -
HXC001HRelé de emisión para interruptores h1000, 24V DC
385,89 € / uni.* -
HXC004HRelé de emisión para interruptores h1000, 200-240 V AC
385,89 € / uni.* -
HXC003HRelé de emisión para interruptores h1000, 100-120 V AC
385,89 € / uni.* -
HXC005HRelé de emisión para interruptores h1000, 380-450 V AC
385,89 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
385,89 € / uni.*
-
HXC021H
Contacto auxiliar para interruptores h1000, 1NA + 1NC
372,38 € / uni.* -
HXC024HContacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
367,27 € / uni.*
-
HXC031H
Mando rotativo embrague para interruptores h250
315,24 € / uni.*
-
HYA035HKit de conexión para auxiliares
90,10 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada250 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-270 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-285 kA
Arquitectura
-
Número de polos4
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
Funciones
-
Bloque de disparoLSI
Principales características eléctricas
-
Tiempo de disparo de protección magnética100 - 200 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal73,20 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Seguridad
-
Índice de protección IPIP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
-
Tipo de conector/enchufeTerminal
Instalación, montaje
-
Par de apriete nominal12 - 12 Nm
-
Posición de montaje/conexiónFrontal
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

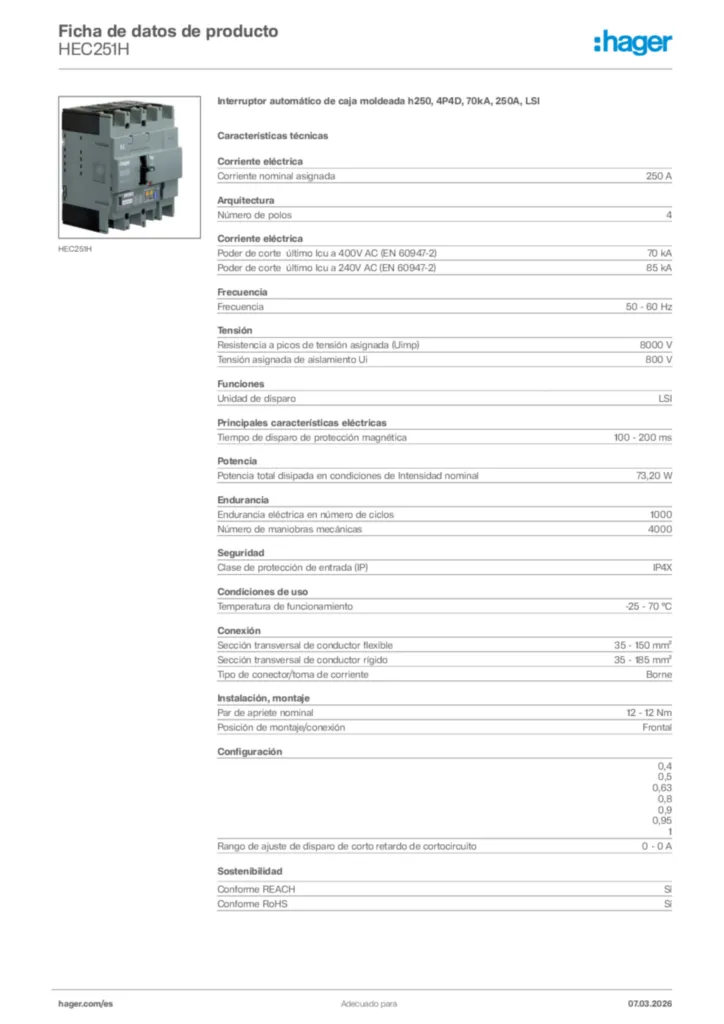

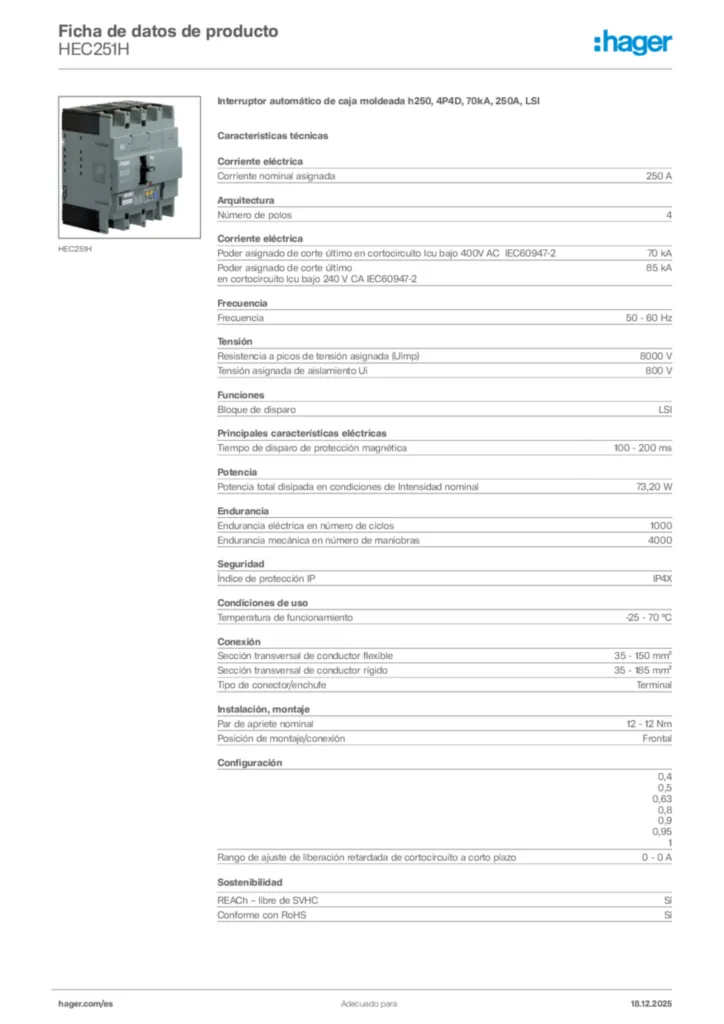

Product datasheet
Hager Ficha de datos de producto HEC251H
Interruptor automático de caja moldeada h250, 4P4D, 70kA, 250A, LSI
PDF -
Manual de instalación
Manual de instalación International 2021-06-07
PDF9,52 MB -
Declaración de conformidad
MCCB h250
PDF360,91 kB
