Interruptor automático de caja moldeada h250, 4P4D, 70kA, 125A, LSI HEC126H
EAN
3250613340650
Cantidad
1 uni.
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Desafortunadamente, el producto ya no está disponible.Para encontrar una solución alternativa, póngase en contacte con nosotros
Completa tu sistema
Accesorios Opcionales
-
Enclavamiento eléctrico 2 productos disponibles -
Disparador shunt 6 productos disponibles -
Bobina de tensión mínima 8 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Maneta para disyuntor de alimentación 1 productos disponibles -
Ver más 6 otros productos disponibles
Completa tu sistema
-
HXB068H
Enclavamiento eléctrico para motores (entre 2 unit de x250)
174,70 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
174,70 € / uni.*
-
HXC001H
Relé de emisión para interruptores h1000, 24V DC
369,24 € / uni.* -
HXC002HRelé de emisión para interruptores h1000, 48V DC
369,24 € / uni.* -
HXC003HRelé de emisión para interruptores h1000, 100-120 V AC
369,24 € / uni.* -
HXC004HRelé de emisión para interruptores h1000, 200-240 V AC
369,24 € / uni.* -
HXC005HRelé de emisión para interruptores h1000, 380-450 V AC
369,24 € / uni.* -
HXC008HRelé de emisión para interruptores h1000, 110V DC
369,24 € / uni.*
-
HXC011H
Relé de mínima tensión para interruptores h250-h630, 24 Vdc
400,05 € / uni.* -
HXC013HRelé de mínima tensión para interruptores h250-h630, 100-120 Vac
424,05 € / uni.* -
HXC014HRelé de mínima tensión para interruptores h250-h630, 200-240 Vac
424,05 € / uni.* -
HXC015HRelé de mínima tensión para interruptores h250-h630, 380-450 Vac
424,05 € / uni.* -
HXC018HRelé de mínima tensión para interruptores h250-h630, 110-120 Vdc
424,05 € / uni.* -
HXC019HRelé de mínima tensión para interruptores h250-h630, 200- 240Vdc
424,05 € / uni.* -
HXC051HRelé de mínima tensión RETARDADA para interruptores h250, 24 Vdc
503,17 € / uni.* -
HXC053HRelé de mínima tensión RETARDADA para interruptores h250, 110-120 Vac
503,17 € / uni.*
-
HXC021H
Contacto auxiliar para interruptores h1000, 1NA + 1NC
356,32 € / uni.* -
HXC024HContacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
351,43 € / uni.*
-
HXC031H
Mando rotativo embrague para interruptores h250
301,64 € / uni.*
-
HYA035HKit de conexión para auxiliares
86,99 € / uni.*
-
HYB010HPletinas rectas prolongadoras de bornes para interrruptores x250, 4P
90,30 € / uni.* -
HYB012HPletinas separadas prolongadoras de bornes para interruptores x250, 4P
98,61 € / uni.* -
HYC004HBornes de conexión para interruptores h250, 4P, cobre
92,22 € / uni.* -
HYC010HPletinas rectas prolongadoras de bornes para interrruptores h250, 4P
92,03 € / uni.* -
HYC032HConexión posterior para interrruptores h250, 4P
151,22 € / uni.*

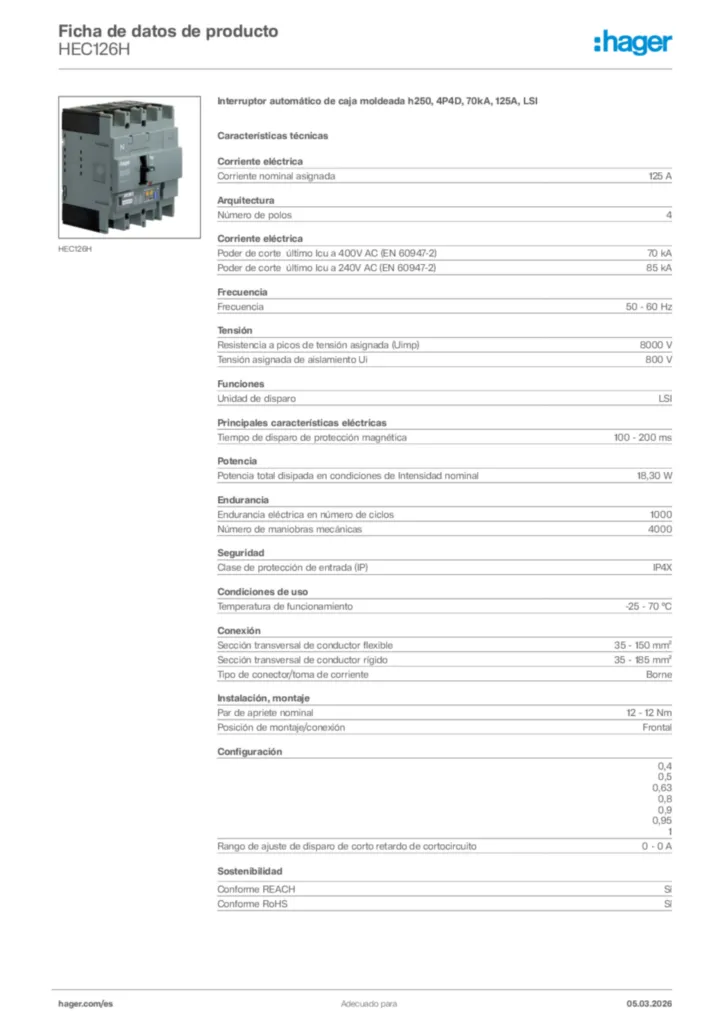

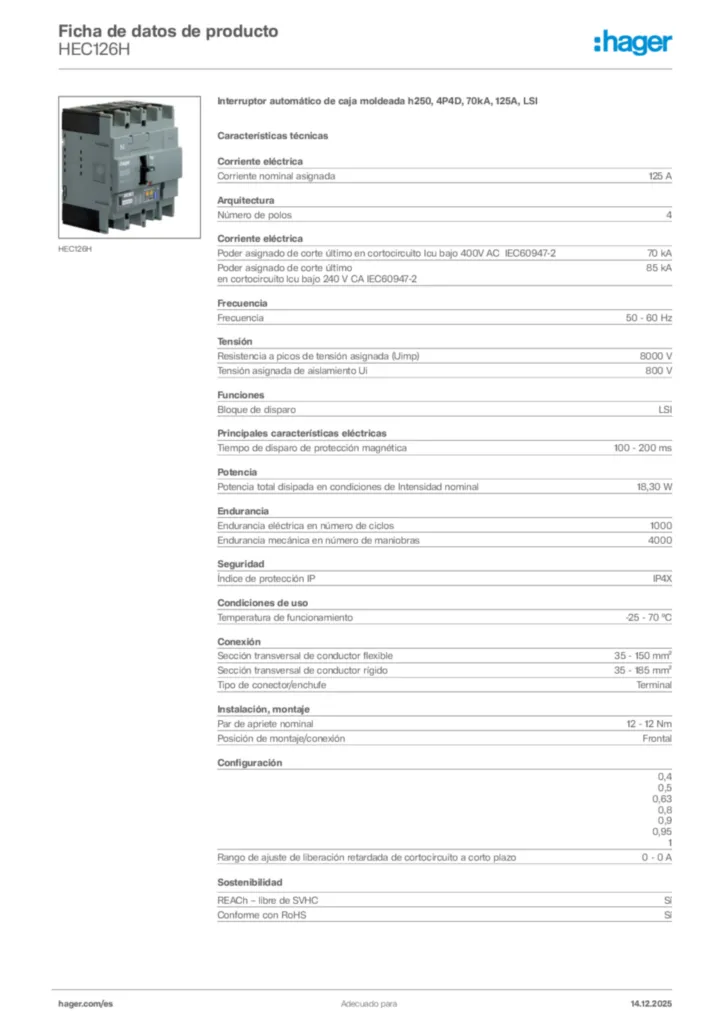

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada125 A
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-270 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-285 kA
Arquitectura
-
Tipo de polo4P4D N:0/50/100%
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
Funciones
-
Bloque de disparoLSI
Principales características eléctricas
-
Tiempo de disparo de protección magnética100 - 200 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal18,30 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Seguridad
-
Índice de protección IPIP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
-
Tipo de conector/enchufeTerminal
Instalación, montaje
-
Par de apriete nominal12 - 12 Nm
-
Posición de montaje/conexiónFrontal
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Documentos
-
Imagen del producto
-
Manual de instalación
Manual de instalación International 2021-06-07
PDF9,52 MB -
Declaración de conformidad
Declaración de conformidad en-GB 2022-06-20
PDF360,91 kB
Más descargas
