Interruptor automático diferencial combinado 1P+N 20A CurvaC 6kA 300mA tipo A HI AFH970

Name: AFH970
Brand: Hager
SKU: AFH970
Price: 475.7 EUR

EAN

3250611014133

Cantidad

1 uni.

Precio de venta

475,70 €

/ uni. *

Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Tipo de polo

1P+N
Curva

C

Corriente nominal asignada

20 A
Corriente diferencial asignada ldn

300 mA
Corriente asignada a -25°C

22,70 A
Corriente asignada a -20°C

22,50 A
Corriente asignada a -15°C

22,20 A
Corriente asignada a -10°C

22 A
Corriente asignada a -5°C

21,80 A
Corriente asignada a 0°C

21,50 A
Corriente asignada a 5°C

21,30 A
Corriente asignada a 10°C

21 A
Corriente asignada a 15°C

20,80 A
Corriente asignada a 20°C

20,50 A
Corriente asignada a 25°C

20,30 A
Corriente asignada a 30°C

20 A
Corriente asignada a 35°C

19,80 A
Corriente asignada a 40°C

19,60 A
Corriente asignada a 45°C

19,40 A
Corriente asignada a 50°C

19,20 A
Corriente asignada a 55°C

19 A
Corriente asignada a 60°C

18,80 A
Valor de umbral mín./máx. de funcionamiento del relé térmico CA

1,13 - 1,45 A
Coeficiente de corrección de la corriente nominal para 2 aparatos yuxtapuestos:

1
Coeficiente de corrección de la corriente nominal para 3 aparatos yuxtapuestos:

0,95
Coeficiente de corrección de la corriente nominal para 4 y 5 aparatos yuxtapuestos:

0,90
Coeficiente de corrección de la corriente nominal para 6 aparatos yuxtapuestos:

0,85
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

6 kA

Tipo de corriente residual

A HI
Índice de protección IP

IP20

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

6 kA

Tipo de conector/enchufe

Borne de tornillo

Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión máx. de servicio

240 V
Tensión asignada de empleo en alterna

240 - 240 V
Categoría de sobretensión según IEC60947-1

3

Potencia total disipada en condiciones de Intensidad nominal

5,20 W

Frecuencia

50 - 50 Hz

Altitud

2000 m
Clase de limitación de energía I²t

3
Temperatura de funcionamiento

-25 - 40 °C
Temperatura de almacenamiento/transporte

-25 - 70 °C

Endurancia eléctrica en número de ciclos

2000
Endurancia mecánica en número de maniobras

2000

Sección transversal de conductor flexible

1 - 16 mm²
Sección transversal de conductor rígido

1 - 25 mm²
Sección transversal de entrada con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de salida con tornillos, para conductores rígidos

1 - 25 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 16 mm²
Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 25 mm²

Par de apriete nominal

2,10 - 2,10 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Número de módulos

2

Altura

83 mm
Anchura

35 mm
Profundidad

68 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Certificaciones y documentos

PEP en-GB 2025-11-26

PDF

1,33 MB

Hager REACH declaration AFH970

PDF

Hager Informe RoHS AFH970

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

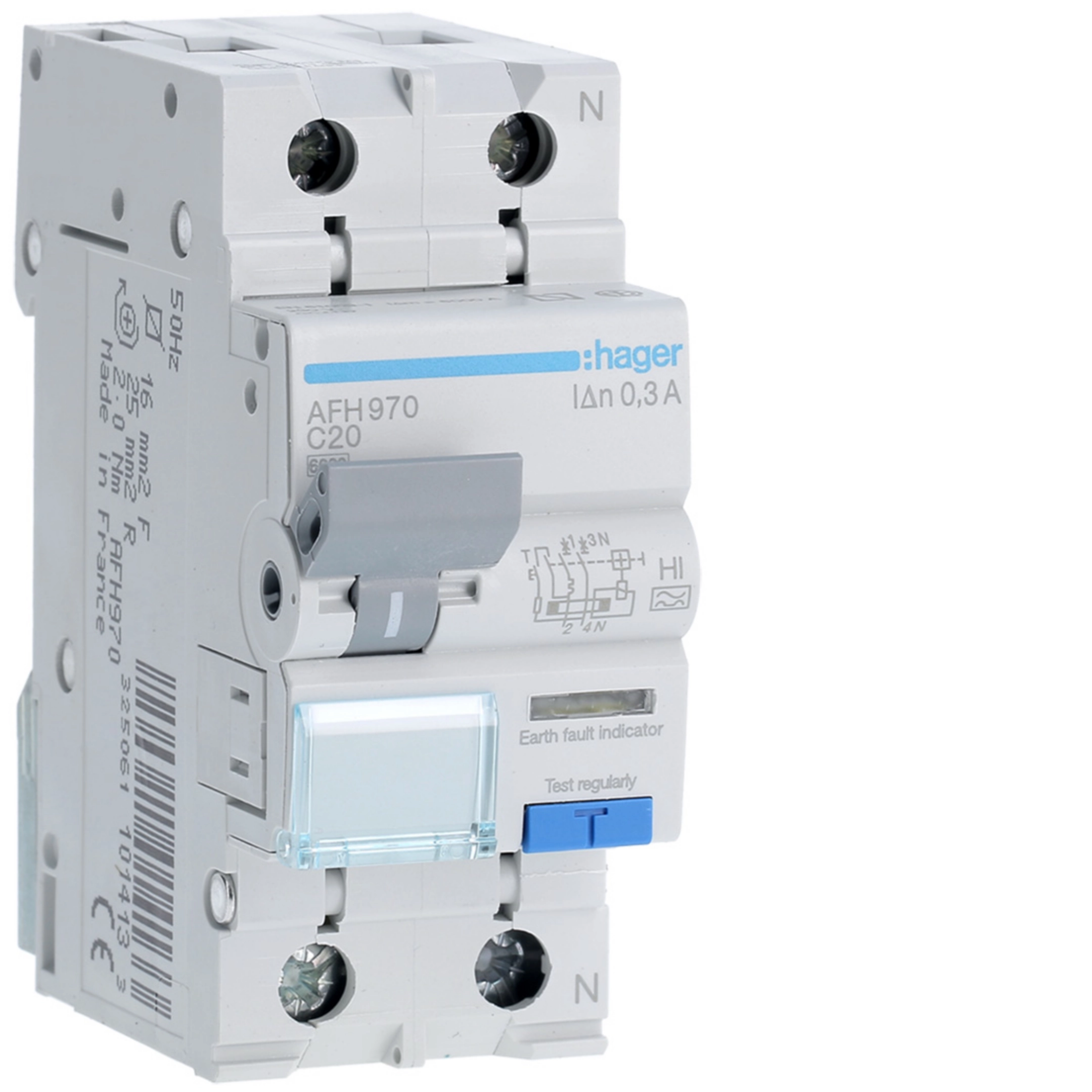

Imagen del producto AFH970
Product datasheet

Hager Ficha de datos de producto AFH970

Interruptor automático diferencial combinado 1P+N 20A CurvaC 6kA 300mA tipo A HI

PDF
