Bestückungspaket für Sammelschienen-Stromversorgung im Raum für Zähler (RfZ), passend für Schranksysteme mit einer Bauhöhe von 1100mm. Inkludiert sind Leitungsschutzschalter mit 6A Nennstrom im Norm-Aufbau-Rahmen (NAR), gewährleistet effektive und sichere Verteilung und Schutz der elektrischen Energie. Ideal für modulare Energieverteilungssysteme.
EAN
3250613806552
Marke
Hager
VPE
1 Stück
Preisgruppe
H020
Bestückungspaket für Spannungsgsversorgung RfZ, Bauhöhe 1100mm, mit LS 6A im NAR ZY3N1LS
Preis
120,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN6 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-225 kA
-
Nennstrom bei -15°C7,26 A
-
Nennstrom bei -10°C7,13 A
-
Nennstrom bei -5°C7 A
-
Nennstrom bei 0 °C6,87 A
-
Nennstrom bei 5°C6,73 A
-
Nennstrom bei 10°C6,59 A
-
Nennstrom bei 15°C6,45 A
-
Nennstrom bei 20 °C6,30 A
-
Nennstrom bei 25°C6,15 A
-
Nennstrom bei 30°C6 A
-
Nennstrom bei 35°C5,84 A
-
Nennstrom bei 40 °C5,68 A
-
Nennstrom bei 45 °C5,52 A
-
Nennstrom bei 50 °C5,35 A
-
Nennstrom bei 55°C5,17 A
-
Nennstrom bei 60°C4,99 A
-
Nennstrom bei 65°C4,80 A
-
Nennstrom bei 70°C4,60 A
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module1,5
Installation, Montage
-
Typ untere Anschlussklemme für modulare GeräteSammelschiene
Spannung
-
Bemessungsbetriebsspannung Ue240-240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Leistungsabgabe bei IN0,50 W
Konnektivität
-
AnschlussartSteckanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe163 mm
-
Breite27 mm
-
Tiefe102 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

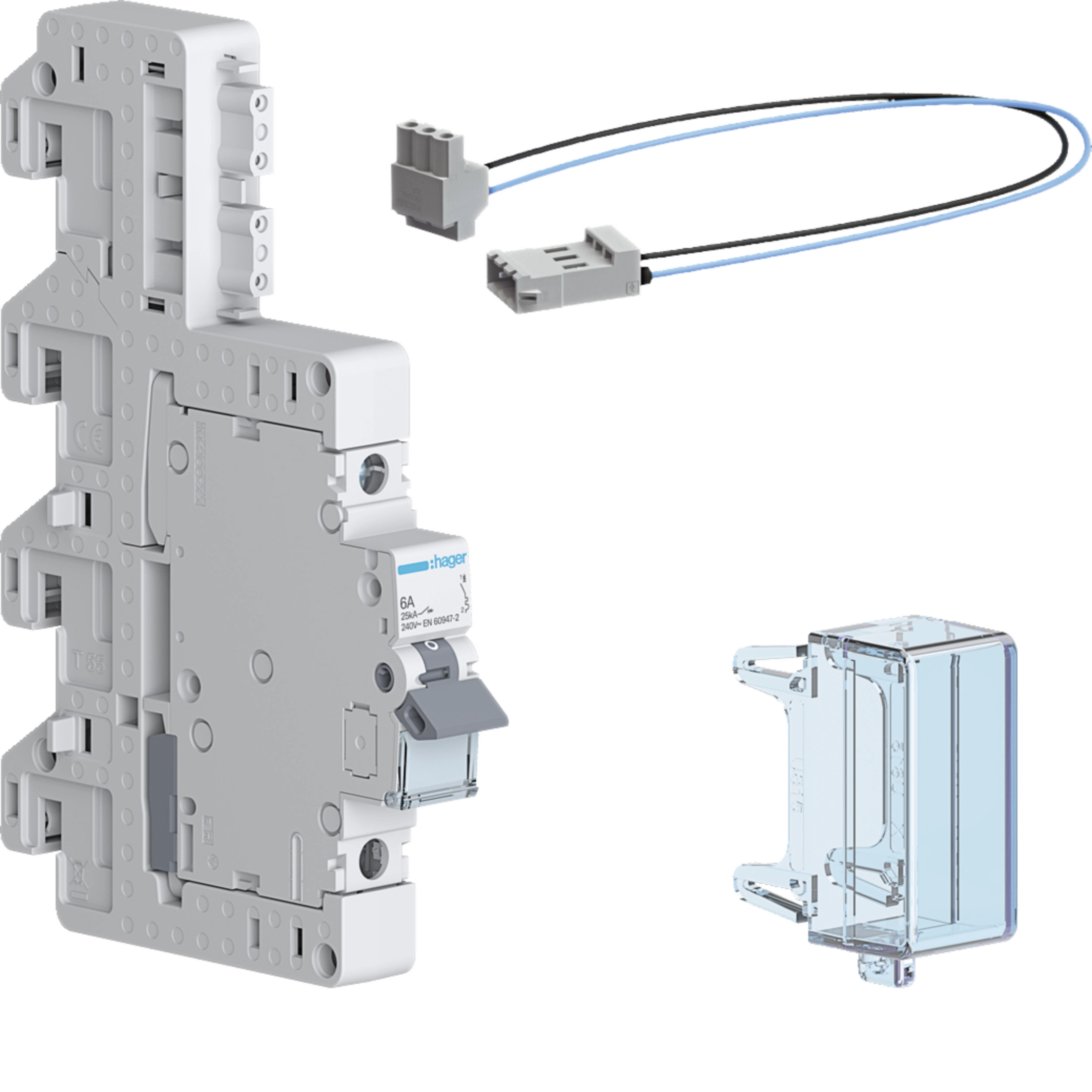

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZY3N1LS
-

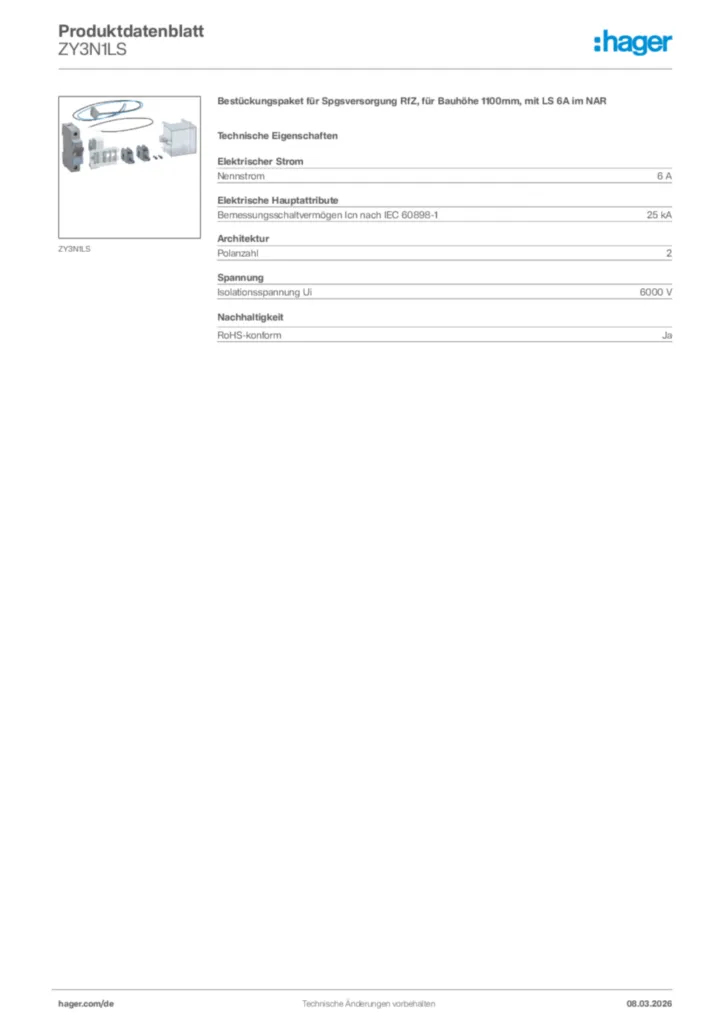

Produktdatenblatt
Hager Produktdatenblatt ZY3N1LS
Bestückungspaket für Spgsversorgung RfZ, für Bauhöhe 1100mm, mit LS 6A im NAR
PDF -

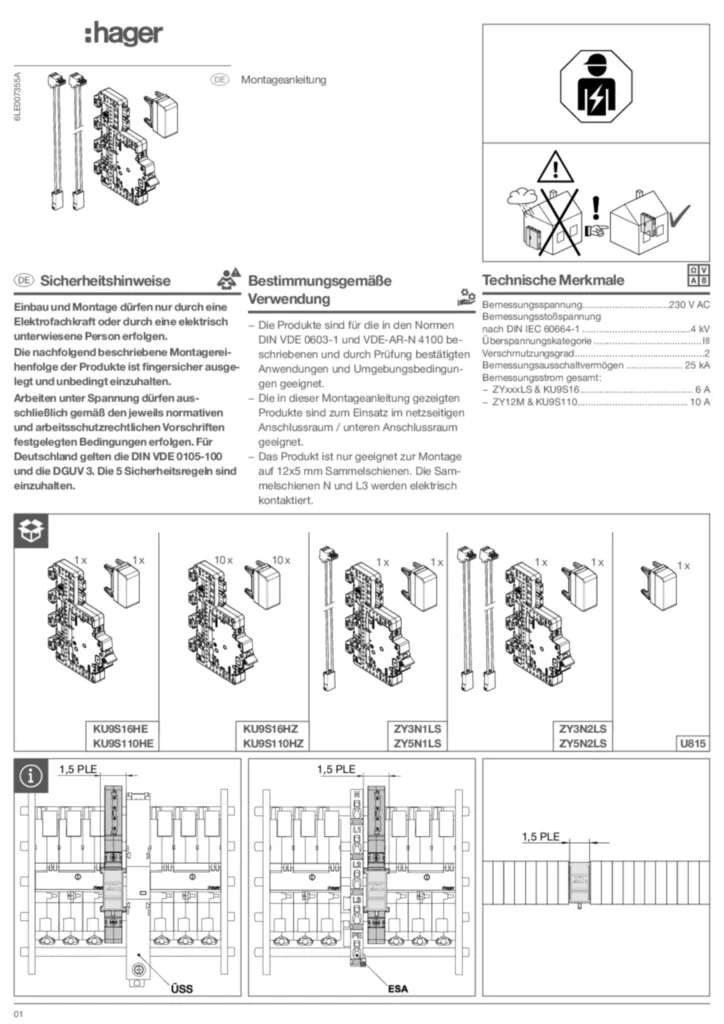

Montageanleitung
6LE007353A Spannungsversorgung
Montageanleitung International 2026-06-10
PDF2,27 MB
Montageanleitung de-DE 2026-09-09
PDF4,25 MB
Montageanleitung für ZB322U19LS, ZB332A25LS, ZB342U25LS, ZY405MS, ZY415MS - Schränke, Zubehör (Stand: 08.2017)
Montageanleitung de-DE 2020-01-01
PDF1,06 MB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Tipps
Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04
Tipps de-DE 2026-05-21
PDF4,91 MB -
Produktinformation
Anwendungsregel VDE-AR-N 4100
Neue Bestückungspakete zur Spannungsversorgung des intelligenten Messsystems (19DE0048)
PDF515,55 kB
Spannungsversorgung leicht gemacht
mit den neuen Lösungen von Hager (21DE0009_04)
PDF2,14 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-10
PDF203,63 kB
