Komplettfeld, universZ, 1350mm, 4Zählerplätze, 2-feld, Ausführung EVO Offenbach ZK53F7H
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör für Sammelschienen 1 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite500 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A4
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder2
-
Anzahl Zählerfeld (Einbausatz)2
Elektrischer Strom
-
Nennstrom63 A
Netzform
-
NetzformTN-S
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

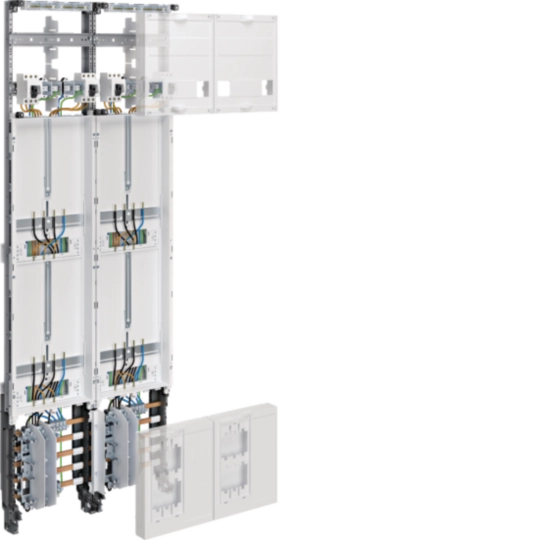

Produktbild ZK53F7H
-

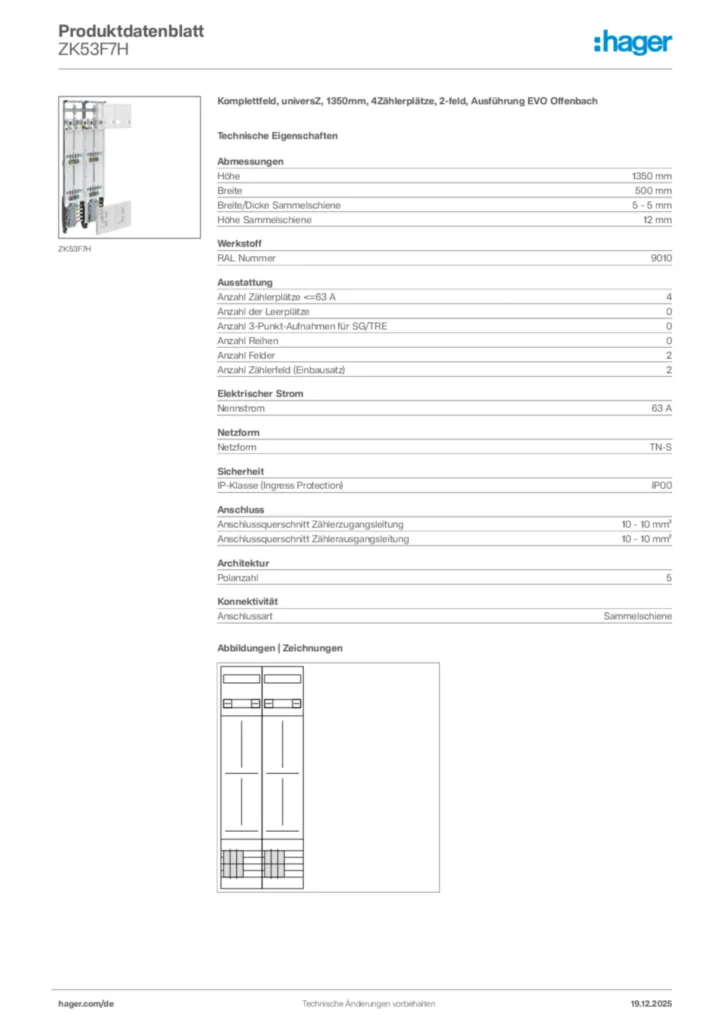

Produktdatenblatt
Hager Produktdatenblatt ZK53F7H
Komplettfeld, universZ, 1350mm, 4Zählerplätze, 2-feld, Ausführung EVO Offenbach
PDF -
Bedienungsanleitung
Montageanleitung für ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZMxx, ZSxx, ZUxx, ZZxx - Schränke, Komplettfelder, Einbausätze, Verteilerfeld, Haubentürme (Stand: 07.2011)
Anpassung univers N/Z
PDF2,49 MB -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
