Komplettschrank,universZ,2ZP,BKE-I,OKK,VT7,SLS 25A,1100x550x160mm,IP44 ZB32EZ1PN
EAN
3250617623797
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Plantasche 4 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar -
Tür/Bedienfeld 3 Produkte verfügbar -
Schließsystem 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
FZ707
Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück*
-
FZ737B
Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,90 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,80 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück*
-
FZ421
Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
ZM01AAREckverbinder universZ AAR Schrank/Schrank
91,80 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
57,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite550 mm
-
Tiefe160 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A2
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen7
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse1
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene, Klemme
Downloads
-

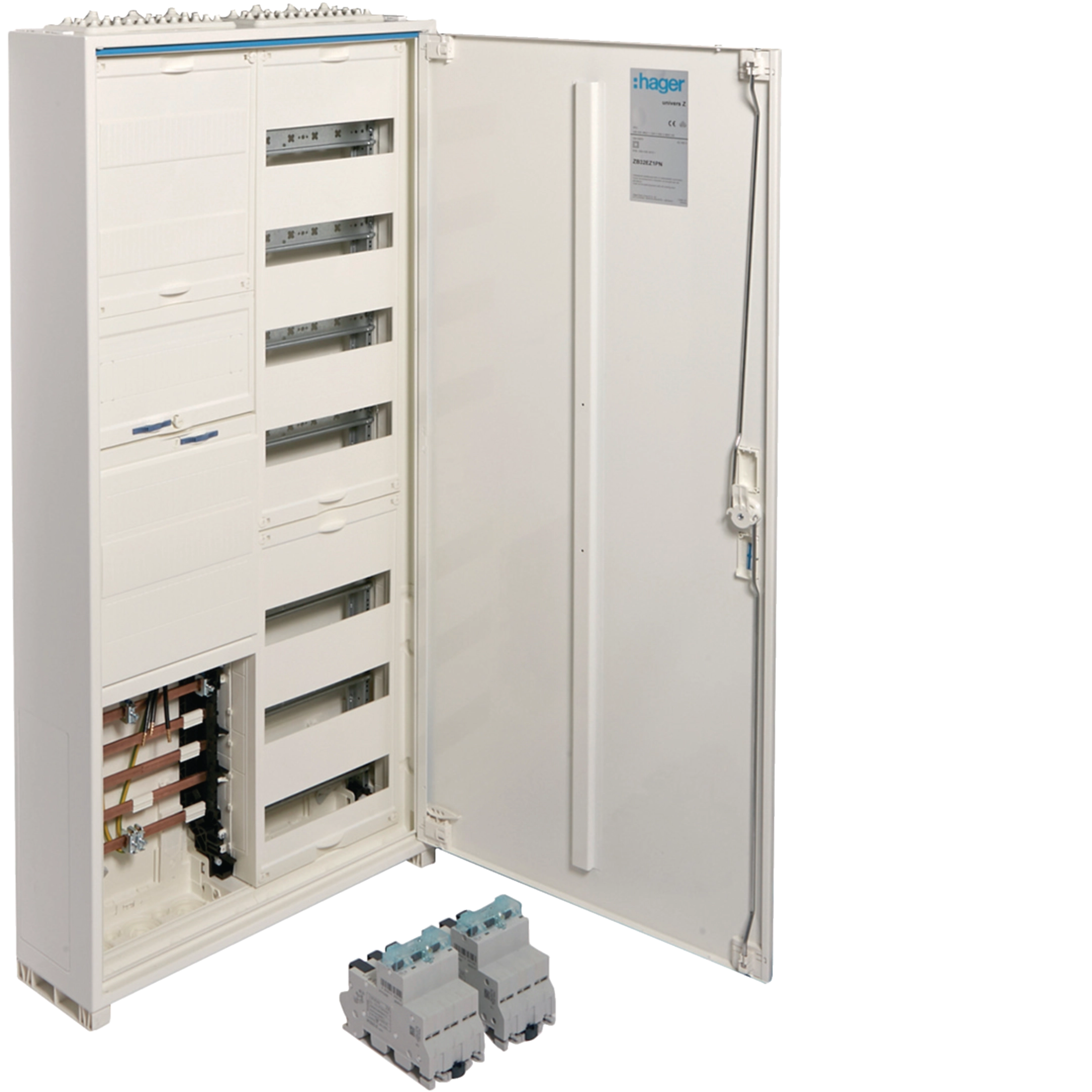

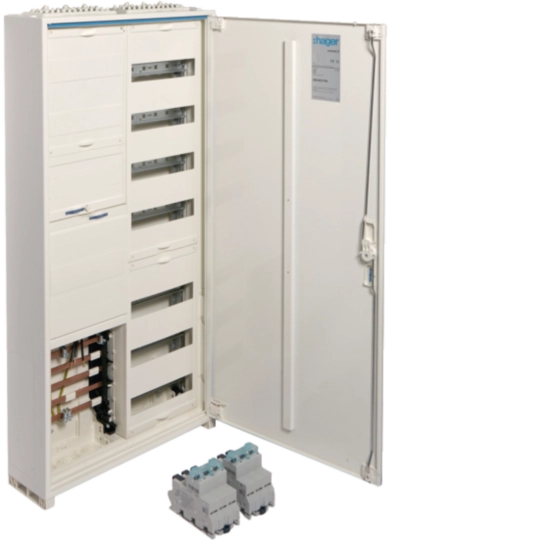

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB32EZ1PN
-

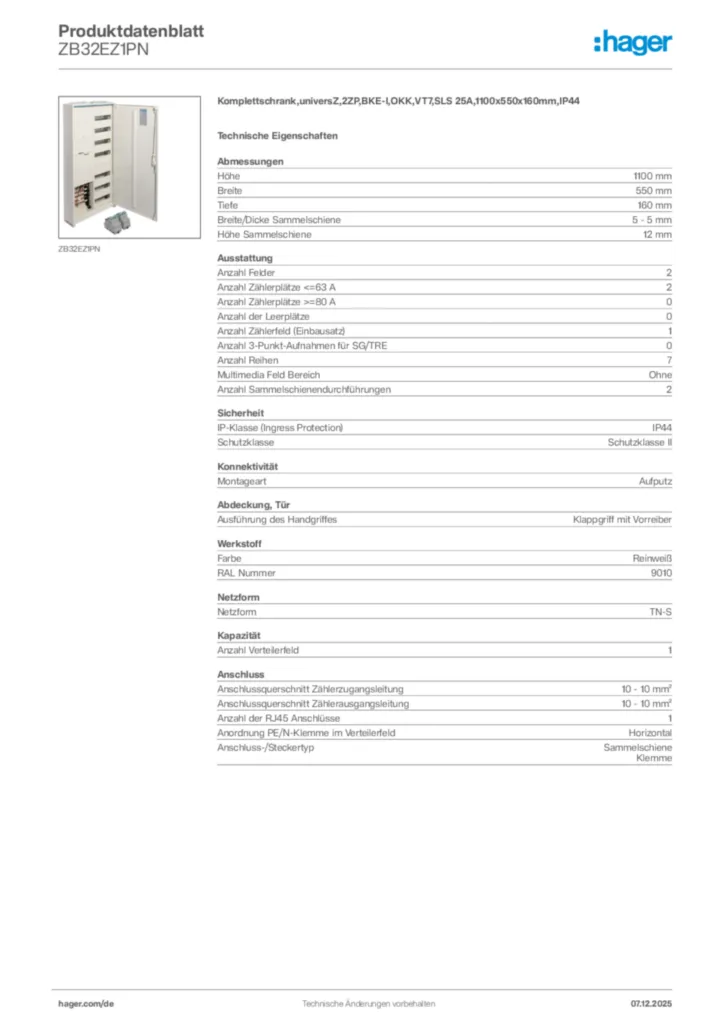

Produktdatenblatt
Hager Produktdatenblatt ZB32EZ1PN
Komplettschrank,universZ,2ZP,BKE-I,OKK,VT7,SLS 25A,1100x550x160mm,IP44
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB
Montageanleitung für ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZMxx, ZSxx, ZUxx, ZZxx - Schränke, Komplettfelder, Einbausätze, Verteilerfeld, Haubentürme (Stand: 07.2011)
Anpassung univers N/Z
PDF2,49 MB -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311,73 kB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kB
Montageanleitung für FZxx, P8xx, ZBxx - Schränke, Zubehör (Stand: 09.2013)
FZ598N, FZ598W - Türschild mit Klappgriff, für Schrank IP44
PDF283,79 kB
Montageanleitung für FZxx, ZBxx - Schränke, Blendrahmen (Stand: 11.2011)
Blendrahmen mit Putzausgleichsstücken, 1 bis 5 feldig, Höhen: 500 bis 1400 mm
PDF4,45 MB
Montageanleitung für FZxx, ZBxx - Schränke, Türen, Zubehör (Stand: 09.2013)
FZ83xN, FZ84xN - Schubstangen
PDF2,01 MB
Montageanleitung für FZxx, ZBxx - Schränke, Zubehör (Stand: 05.2015)
FZ98x - Ersatz-Schubstangen
PDF582,17 kB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
ZPlan
Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.
