Komplettschrank 1ZP/VF- 6rh,eHZ,950x550x160mm,IP44,SKII,2-feld ZB22ET216
EAN
3250617621564
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Laut VDE-AR-N 4101:2015-09 dürfen nur noch die Schrankhöhen 1100/1400 mm eingesetzt werden. Ersatzartikel:
ZB32ET217NZ - Region West, Mitte
ZB32ET217 - Region Ost
ZB32ET17 - Region Nord
ZB32ET217NZ - Region West, Mitte
ZB32ET217 - Region Ost
ZB32ET17 - Region Nord
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tür/Bedienfeld 3 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Schrankverbindungen 3 Produkte verfügbar -
Schließsystem 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Plantasche 4 Produkte verfügbar
Optionales Zubehör
-
FZ737B
Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,90 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,80 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
135,50 € / Stück*
-
FZ421
Verriegelungssatz, univers, für Leitungseinführung IP54
7,70 € / Stück*
-
FZ707
Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage
35,40 € / Stück* -
FZ757MPlantasche magnetisch DIN A4
16,30 € / Stück* -
FZ757A5Plantasche selbstklebend DIN A5, verstärkt, mit Dehnungsfalte
14,90 € / Stück* -
FZ757A4Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte
14,10 € / Stück*
-
ZM01AAREckverbinder universZ AAR Schrank/Schrank
91,80 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
57,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe950 mm
-
Breite550 mm
-
Tiefe160 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen6
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
Architektur
-
Polanzahl5
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

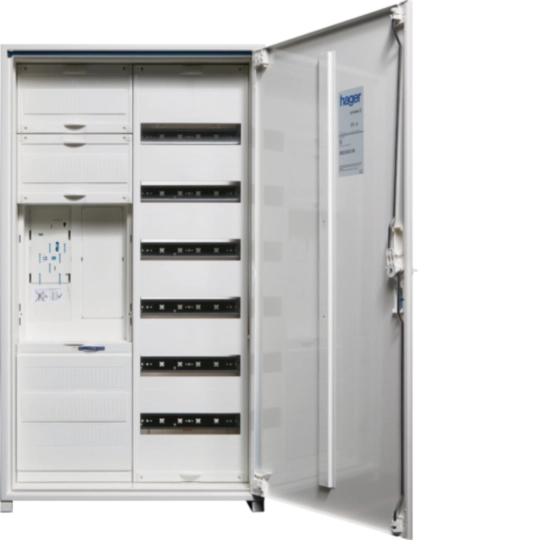

Produktbild ZB22ET216
-
