SIF-Wandlerschr, Univ.N,NAR NH00 SUT, Üspg-Schutz, AAR 125A Lasttr., APZ-Raum ZAW102DE1
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Verfügbarkeit und Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 1 Produkte verfügbar -
Zubehör 1 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Sammelschiene 1 Produkte verfügbar
Optionales Zubehör
-
U83U
Abschottung, 90SL, 250 x 40 mm, für Anschlussraum hoch
10,70 € / Stück*
-
ZAY49468
Profilhalbzylinder mit 4-Kant, VPE = 1 Stück
87,70 € / Stück*
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
-
UM40V2
Cu-Schienen, univers, Wandlerlasche 40x10x160mm, verzinnt
307,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1005 mm
-
Breite1110 mm
-
Tiefe315 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene30 mm
Ausstattung
-
Anzahl Felder4
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
-
Anzahl Reihen6
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Anschluss
-
Anzahl der RJ45 Anschlüsse2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktdatenblatt

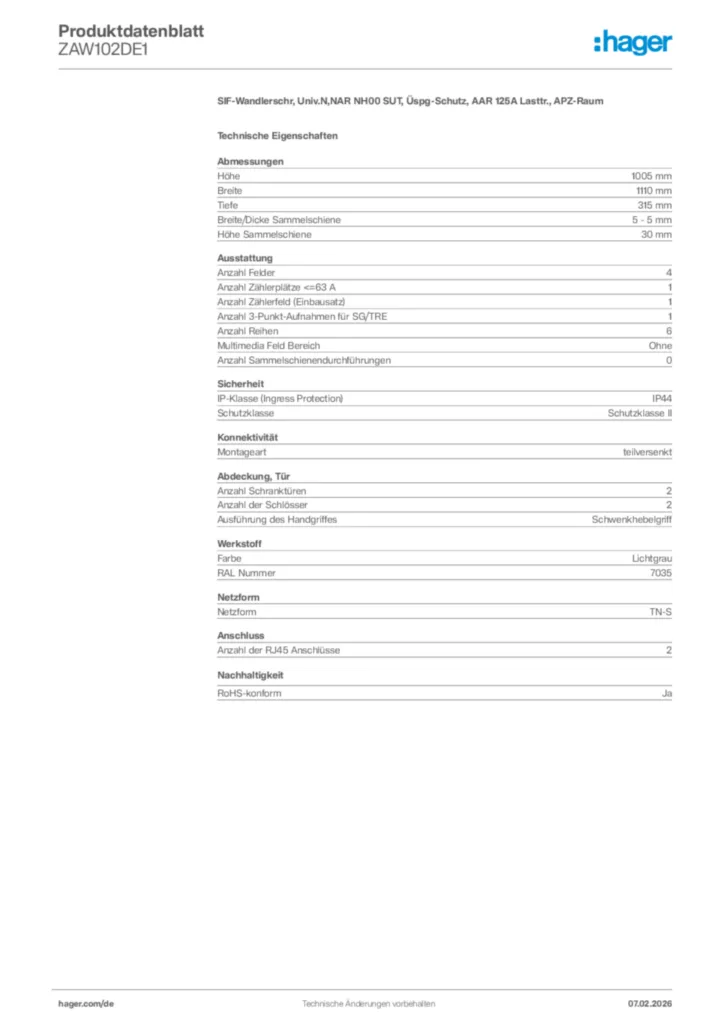

Hager Produktdatenblatt ZAW102DE1
SIF-Wandlerschr, Univ.N,NAR NH00 SUT, Üspg-Schutz, AAR 125A Lasttr., APZ-Raum
PDF -
Bedienungsanleitung
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Produktanhang
Aufbau und Stromlaufplan ZAW102DE1
Produktanhang International 2022-03-29
PDF338,91 kB -
