EAN

3250610071663

Marke

Hager

VPE

10 Stück

Übersetzungs-Tool Berker-Hager Toolbox Schalter: Style Hub, Bestellassistent und mehr

Steckdose ohne Schutzkontakt, erh. Berührungsschutz, Steckkl.,A.x/C.x, ant mt la WAS5200AT

Name: WAS5200AT
Brand: Hager
SKU: WAS5200AT

Preis

Preis auf Anfrage

Bald verfügbar

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Aufputzgehäuse/-rahmen 18 Produkte verfügbar

Produkt-Highlights

Steckklemme

Dank der optimierten Klemmenkonstruktion können Leiter jetzt noch schneller und einfacher installiert werden.

Krallengeometrie

Offene Krallengeometrie verhindert Leiterbeschädigung. Dank der integrierten Krallengarage können Einsätze präzise und mühelos positioniert werden.

Recyceltes Material

Kunststoffbestandteile bestehen für größere Nachhaltigkeit aus 50 % recyceltem Material.

Erhöhter Berührungsschutz

Erhöhte Sicherheit durch Berührungsschutz der Kontaktöffnungen, wodurch das Risiko von Kontakt mit einem spannungsführenden Teil verringert wird.

Leichtgängige Lösetasten

Schnelles und einfaches Lösen von Leitern mit unseren ergonomisch dimensionierten Klemmen

Keine Spannungsverschleppung

Die galvanische Trennung zwischen Kralle und Tragring gewährleistet sicheren Bedienung ohne Spannungsverschleppung.

Technische Merkmale

Nennspannung

250 V

Nennstrom

16 A

Frequenz

50 - 60 Hz

Leistungsaufnahme standby

0

Farbe

Anthrazit
RAL Nummer

7021
Glanzgrad

Matt
Werkstoff

Thermoplast
Oberfläche

Lackiert
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

44,79 %

Höhe

70,9 mm
Breite

70,9 mm
Tiefe

36 mm
Anzahl Einheiten

1
Einbautiefe Unterputz-Dosen

32 mm
Einbautiefe

32 mm

Anschluss-/Steckertyp

Fahrstuhlklemme
Leiterquerschnitt

1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse

1,0 - 2,5 mm²

Montage auf

Unterputz

Anschlussart

Steckverbindung
Mit Krallenbefestigung

Ja
Montageart

Schraubbefestigung, Krallenbefestigung

Anschluss-/Steckertyp Steckdose

ohne Schutzkontakt
Verdrehter Zentraleinsatz

Nein
Mit Klappdeckel

Nein
Mit Schutzleiterkontakt rund

Nein
Mit Signallampe

Nein
Mit Schloss

Nein

Mit Beschriftungsfeld

Nein
Vorbestückt mit

Ohne

Anzahl Module

1

Mit erhöhtem Berührungsschutz

Ja
Stoßfestigkeit IK

IK05
IP-Klasse (Ingress Protection)

IP20

Mit Orientierungsbeleuchtung

Nein
Mit Funktionsbeleuchtung

Nein

Mit Aufdruck

Nein

Zugehörige Systeme

A.1, A.8, C.1, C.8

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - SCHUKO s. plug-in A.x/C.x white glossy (English)

PDF

8,19 MB

Hager REACH declaration WAS5200AT

PDF

RoHS Report WAS5200AT

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild WAS5200AT

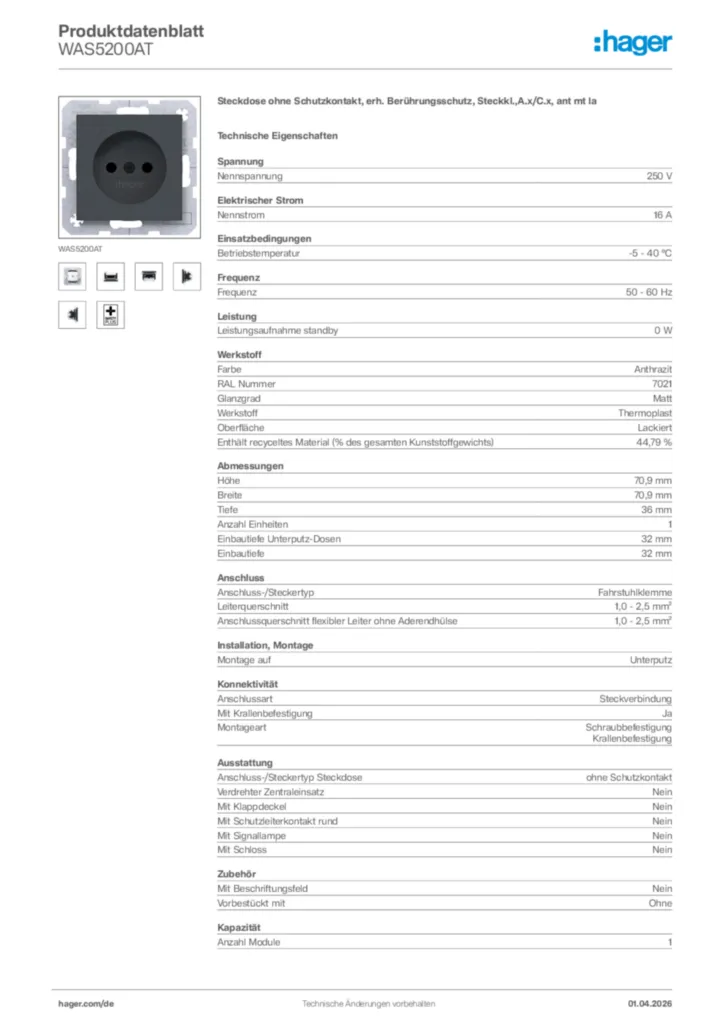

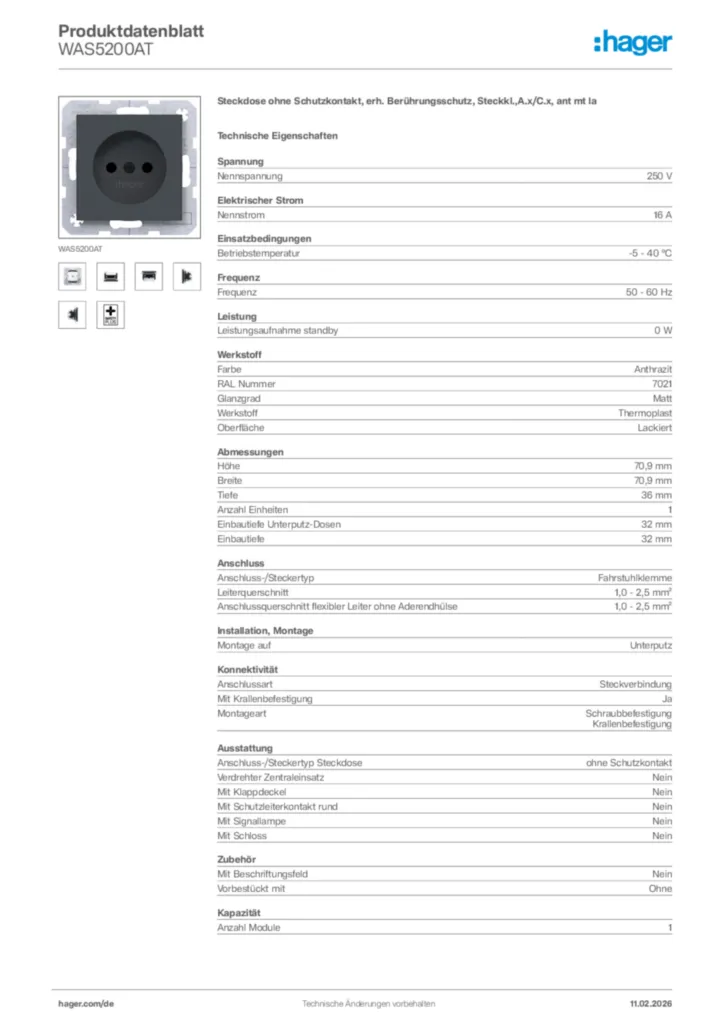

Produktdatenblatt

Hager Produktdatenblatt WAS5200AT

Steckdose ohne Schutzkontakt, erh. Berührungsschutz, Steckkl.,A.x/C.x, ant mt la

PDF
STEP Dateien

STEP Dateien International 2025-06-24

STP

14,01 MB
Tools

Toolbox Schalter: Style Hub, Bestellassistent und mehr

In der Toolbox für das Schalterprogramm finden Sie das richtige Tool für jeden Anwendungsfall - von der Designplanung bis hin zur Konfiguration und Beschriftung.

URL

Übersetzungs-Tool Berker-Hager

Die mechanischen Schalteinsätze, das Aufputzprogramm W.1 und die runden Designlinien werden ins Hager Sortiment überführt und erhalten eine neue Artikelnummer und Verpackung. Bestehende Referenzen lassen sich schnell in die neue Hager Systematik überführen. Geben Sie einfach die gewohnte Artikelnummer im Übersetzungstool ein und die passende neue Referenz wird direkt angezeigt.

URL
Leistungserklärung

Leistungserklärung en-GB 2026-02-20

PDF

212,50 kB
Konformitätserklärung

Konformitätserklärung en-GB 2025-12-03

PDF

725,89 kB

Mehr Downloads

Ausschreibungstext

Steckdose ohne Schutzkontakt, erh. Berührungsschutz, Steckkl.,A.x/C.x, ant mt la

Steckdose mit Schutzkontaktstift, 2‑polig, ohne Schutzkontakt, mit Steckklemmen und erhöhtem Berührungsschutz.
Geeignet zur Unterputz‑Montage.

Nennspannung: 250 V
Nennstrom: 16 A
Betriebstemperatur: -5 - 40 °C
Frequenz: 50 - 60 Hz
Leistungsaufnahme standby: 0 W
Farbe: Anthrazit
Halogenfrei: Ja
RAL Nummer: 7021
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 70,9 mm
Breite: 70,9 mm
Tiefe: 36 mm
Einbautiefe Unterputz-Dosen: 32 mm
Einbautiefe: 32 mm
Anschluss-/Steckertyp: Fahrstuhlklemme
Leiterquerschnitt: 1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,0 - 2,5 mm²
Montage auf: Unterputz
Anschlussart: Steckverbindung
Montageart: Schraubbefestigung
Krallenbefestigung
Anschluss-/Steckertyp Steckdose: ohne Schutzkontakt
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Ohne
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP20
Abdeckung: Zentralplatte

Fabrikat : Hager oder gleichwertig
Artikel : WAS5200AT
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
