LED-Modul für Ambiente-/Downlight-Beleuchtung, A.x/C.x, transparent WAA2321W
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Bald verfügbar
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rahmen 1 Produkte verfügbar
Produkt-Highlights
Ambientebeleuchtung
Durch Integration von integrierbaren LED-Modulen für Ambientebeleuchtung können funktionale Schalterlösungen mit atmosphärischem Lichtdesign kombin...
Designübergreifende Kompatibilität
Aufgrund der einheitlichen Standardeinbaumaße von 55 x 55 mm sind alle Einsätze innerhalb der Serien A.1, A.8, C.1 und C.8 designübergreifend kompa...
Technische Merkmale
Spannung
-
Nennspannung250 V
Abmessungen
-
Höhe77 mm
-
Breite77 mm
-
Tiefe5 mm
Installation, Montage
-
Montage aufUnterteil
Beleuchtung
-
Art der LampeLED nicht austauschbar
Frequenz
-
Frequenz50-60 Hz
-
Zugehörige SystemeA.1, A.8, C.1, C.8
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild WAA2321W
-
Produktdatenblatt

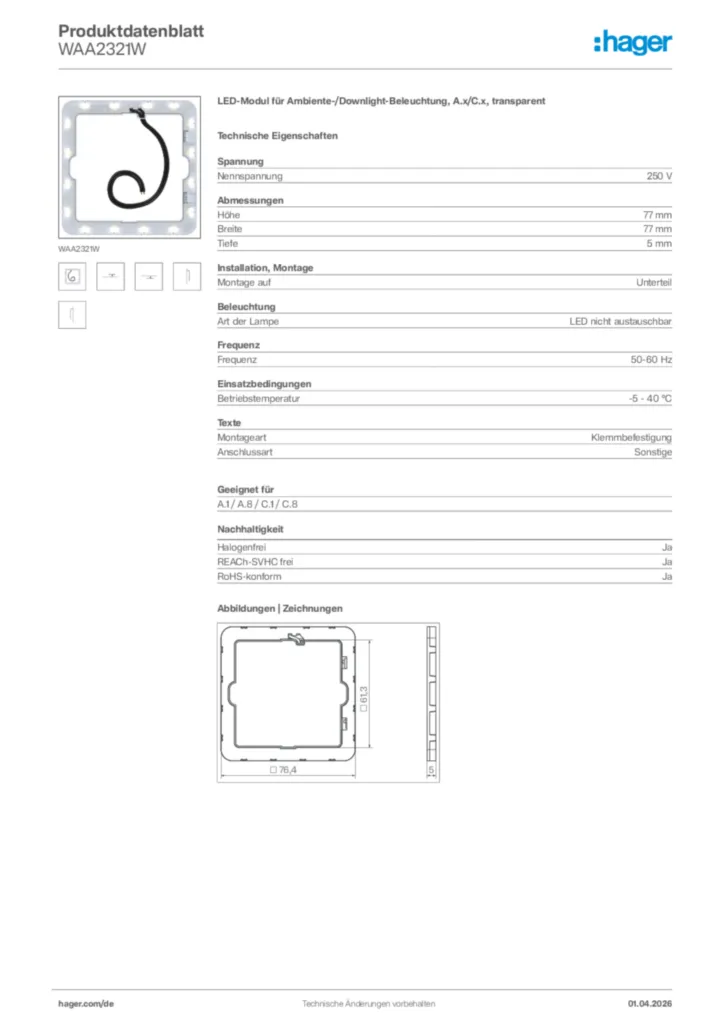

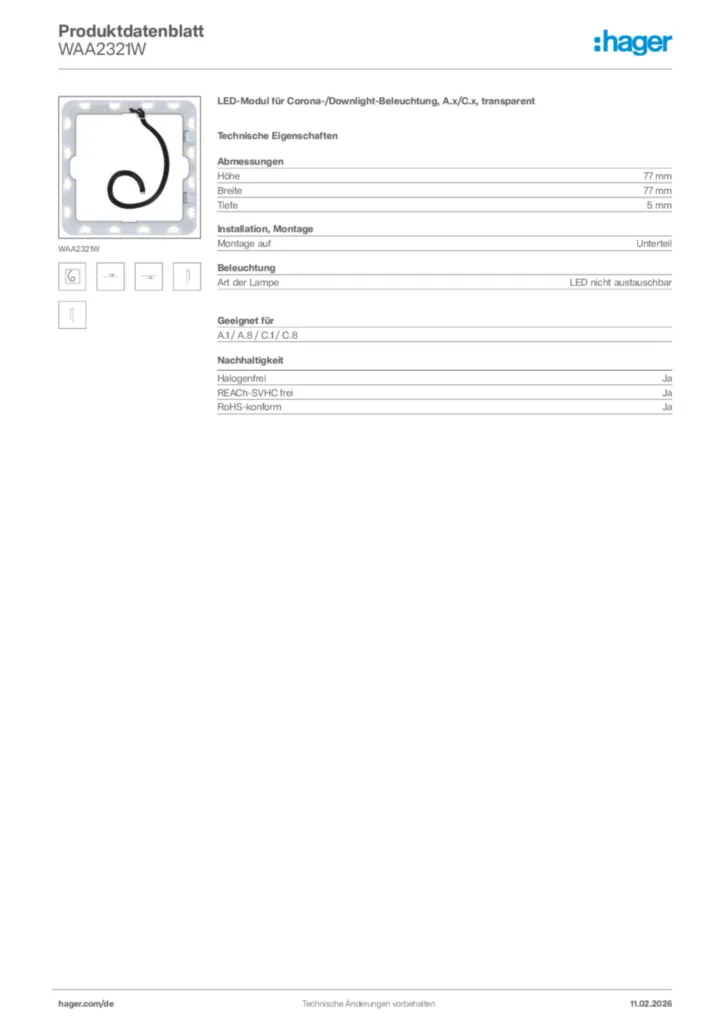

Hager Produktdatenblatt WAA2321W
LED-Modul für Corona-/Downlight-Beleuchtung, A.x/C.x, transparent
PDF -
Montageanleitung

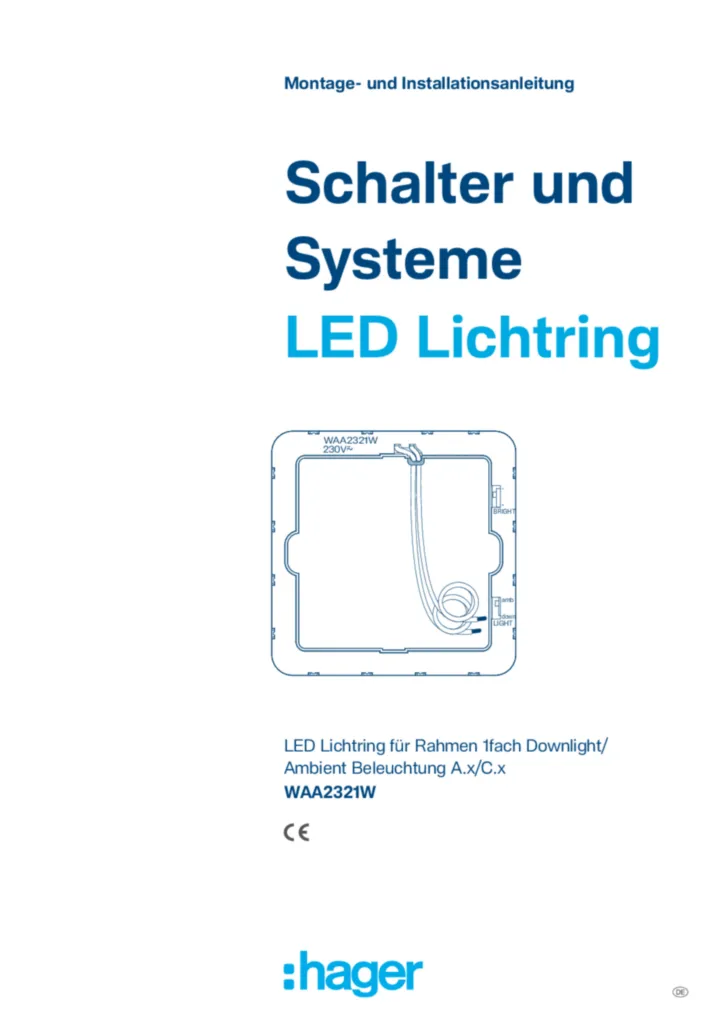

Montageanleitung de-DE 2026-02-17
PDF386,71 kB

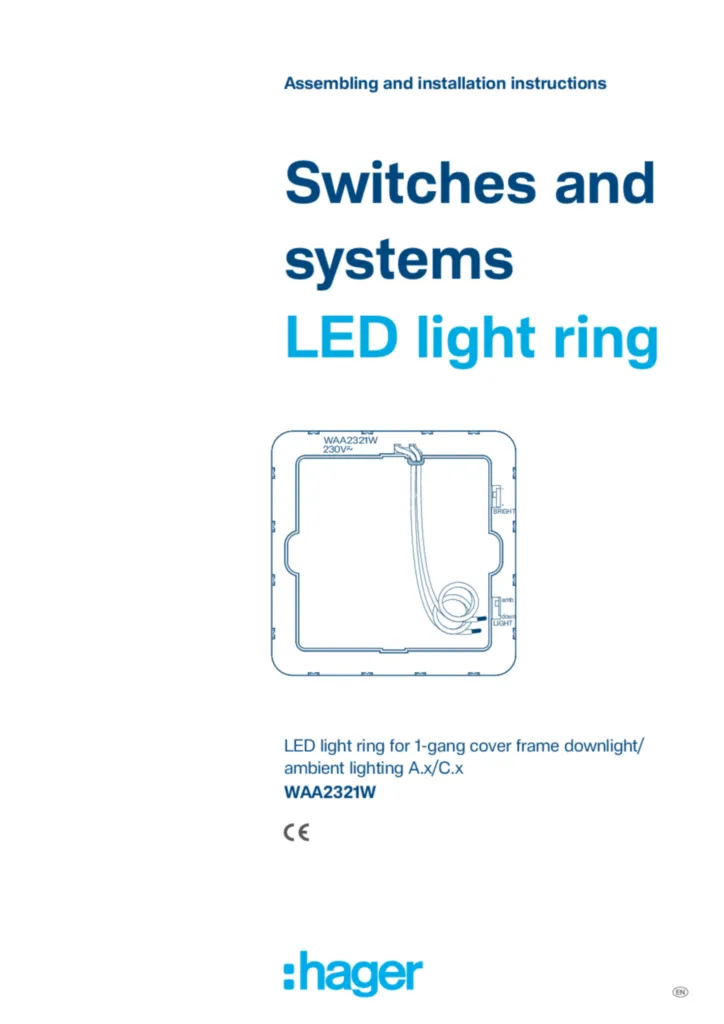

Montageanleitung en-GB 2026-02-17
PDF202,25 kB -
STEP Dateien
STEP Dateien International 2025-12-16
STP5,02 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-02-18
PDF853,35 kB
Mehr Downloads
Ausschreibungstext
LED-Modul für Ambiente-/Downlight-Beleuchtung, A.x/C.x, transparent
Zwischenrahmen 1-fach als umlaufendes Licht zur Ambient-Beleuchtung (z. B. Unterputz-Wippschalter) oder Downlight-Beleuchtung (z. B. Unterputz-Steckdose).
Aufbau des LED-Zwischenrahmen: Ambiente-LEDs (umlaufend), Downlight-LEDs (3 Stück unten), ein Helligkeitssensor (oben), Anschlussleitung, separate DIP-Schalter für Helligkeit (+/-) und DIP-Schalter für Funktion Ambiente Beleuchtug oder Downlight-Beleuchtung.
Der LED-Zwischenrahmen wird zwischen Unterputz-Einsatz und einem speziellen 1-fach Rahmen montiert. Die Anschlussleitung wird an die DIP-Schalter und Unterputz-Einsatz angeschlossen und je Funktion eingestellt.
Fabrikat : Hager oder gleichwertig
Artikel : WAA2321W
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Zwischenrahmen 1-fach als umlaufendes Licht zur Ambient-Beleuchtung (z. B. Unterputz-Wippschalter) oder Downlight-Beleuchtung (z. B. Unterputz-Steckdose).
Aufbau des LED-Zwischenrahmen: Ambiente-LEDs (umlaufend), Downlight-LEDs (3 Stück unten), ein Helligkeitssensor (oben), Anschlussleitung, separate DIP-Schalter für Helligkeit (+/-) und DIP-Schalter für Funktion Ambiente Beleuchtug oder Downlight-Beleuchtung.
Der LED-Zwischenrahmen wird zwischen Unterputz-Einsatz und einem speziellen 1-fach Rahmen montiert. Die Anschlussleitung wird an die DIP-Schalter und Unterputz-Einsatz angeschlossen und je Funktion eingestellt.
Fabrikat : Hager oder gleichwertig
Artikel : WAA2321W
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
