Deutschland
EAN
3250610099599
Marke
Hager
VPE
1 Stück
Preisgruppe
H121
Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD VU48BV3
Preis
2.281,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bestückt mit:
- 1 FI/LS Schalter 4-polig 20A
- 5 FI/LS Schalter 3 x 1-polig + N 16A
- 1 Überspannungsableiter T2
- 1 Hauptleitungsabzweigklemme
- inkl. Hauptstromverdrahtung
- 1 FI/LS Schalter 4-polig 20A
- 5 FI/LS Schalter 3 x 1-polig + N 16A
- 1 Überspannungsableiter T2
- 1 Hauptleitungsabzweigklemme
- inkl. Hauptstromverdrahtung
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Passend zu
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom63 A
Ausstattung
-
Anzahl der Schienen4
-
Anzahl Reihen4
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Abmessungen
-
Höhe755,5 mm
-
Breite348 mm
-
Tiefe94,5 mm
-
Einbauhöhe720 mm
-
Einbaubreite314 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeWeiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
Glühdrahttest650 °C
-
Schutzart IP mit TürIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VU48BV3
-

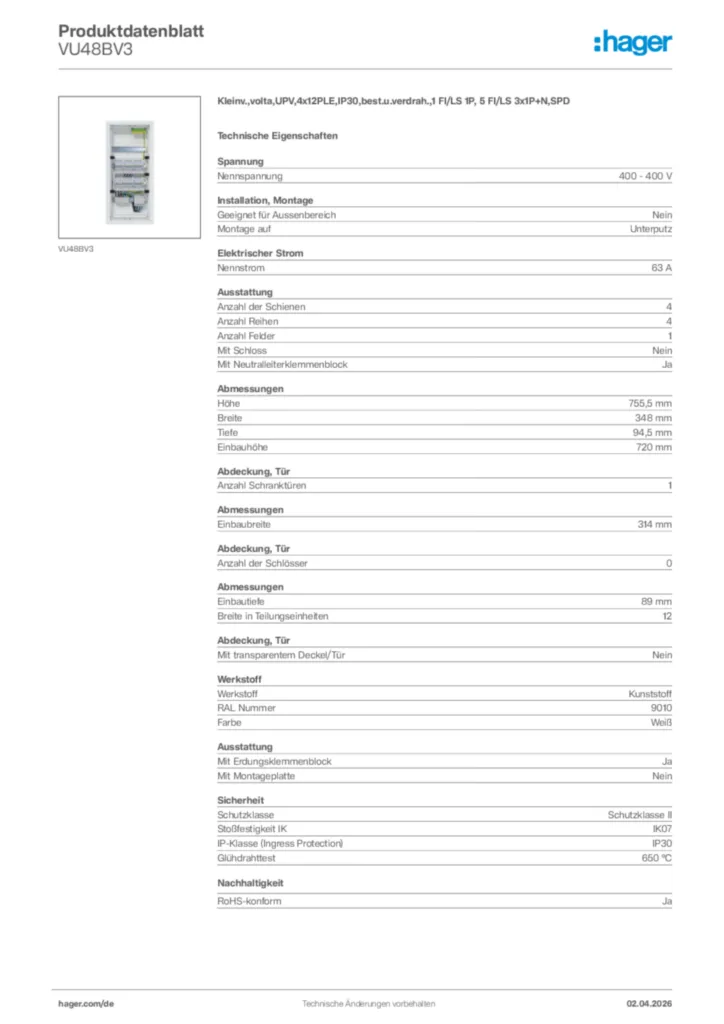

Produktdatenblatt
Hager Produktdatenblatt VU48BV3
Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
PDF -
Bedienungsanleitung
Bedienungsanleitung International 2024-11-21
PDF9,98 MB -

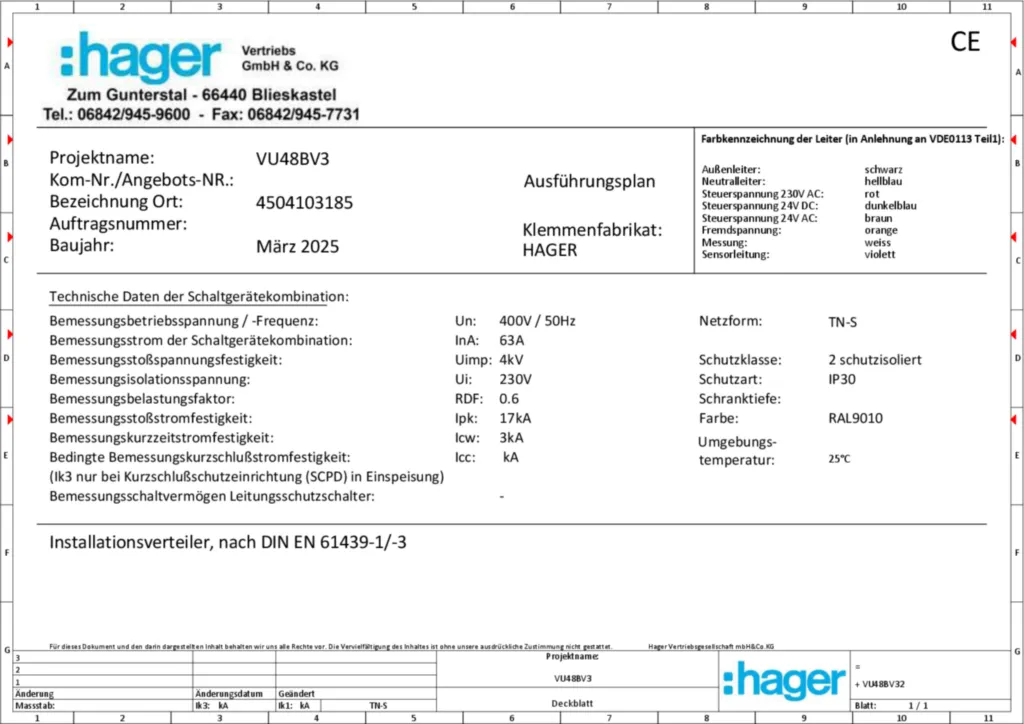

Produktanhang
Produktanhang de-DE 2026-03-26
PDF412,31 kB -
STEP Dateien
STEP Dateien International 2026-03-27
EMH1,97 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Hager Ready unterstützt Sie bei der Planung der Elektroinstallation für Wohngebäude. Neben der einfachen und schnellen Konfiguration von Feld-/Kleinverteilern, sowie Zähleranlagen, erstellen Sie mit Ihrem digitalen Assistenten die technische Projektdokumentation im Handumdrehen.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz), 10x18mm/2x9mm, RAL9010, zum Verschließen der GeräteschlitzePreis12,00 €/ Stück * -
2
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 €/ Stück * -
3
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 €/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 €/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 €/ Stück *
Ausschreibungstext
Kleinv.,volta,UPV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
Installations-Komplettkleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Bestückt und verdrahtet mit:
- 5 x FI/LS-Schalter, 3 x 1-polig, 16A
- 1 x FI/LS-Schalter, 4-polig, 20A
- 1 x Überspannungsableiter Typ 2
- inklusive Haupstromverdrahtung.
Montage auf: Unterputz
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 1
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : VU48BV3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installations-Komplettkleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Bestückt und verdrahtet mit:
- 5 x FI/LS-Schalter, 3 x 1-polig, 16A
- 1 x FI/LS-Schalter, 4-polig, 20A
- 1 x Überspannungsableiter Typ 2
- inklusive Haupstromverdrahtung.
Montage auf: Unterputz
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 1
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Fabrikat : Hager oder gleichwertig
Artikel : VU48BV3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
