Kleinv.,volta,HWV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD VH48BV3
EAN
3250610087565
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Preis
2.361,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Bestückt mit:
- 1 FI/LS Schalter 4-polig 20A
- 5 FI/LS Schalter 3 x 1-polig + N 16A
- 1 Überspannungsableiter T2
- 1 Hauptleitungsabzweigklemme
- inkl. Hauptstromverdrahtung
- 1 FI/LS Schalter 4-polig 20A
- 5 FI/LS Schalter 3 x 1-polig + N 16A
- 1 Überspannungsableiter T2
- 1 Hauptleitungsabzweigklemme
- inkl. Hauptstromverdrahtung
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Passend zu
Technische Merkmale
Installation, Montage
-
Montage aufHohlwand
Ausstattung
-
Anzahl der Schienen4
-
Anzahl Reihen4
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
Abmessungen
-
Höhe755,5 mm
-
Breite348 mm
-
Tiefe94,5 mm
-
Einbauhöhe720 mm
-
Einbaubreite314 mm
-
Einbautiefe89 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeWeiß
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VH48BV3
-

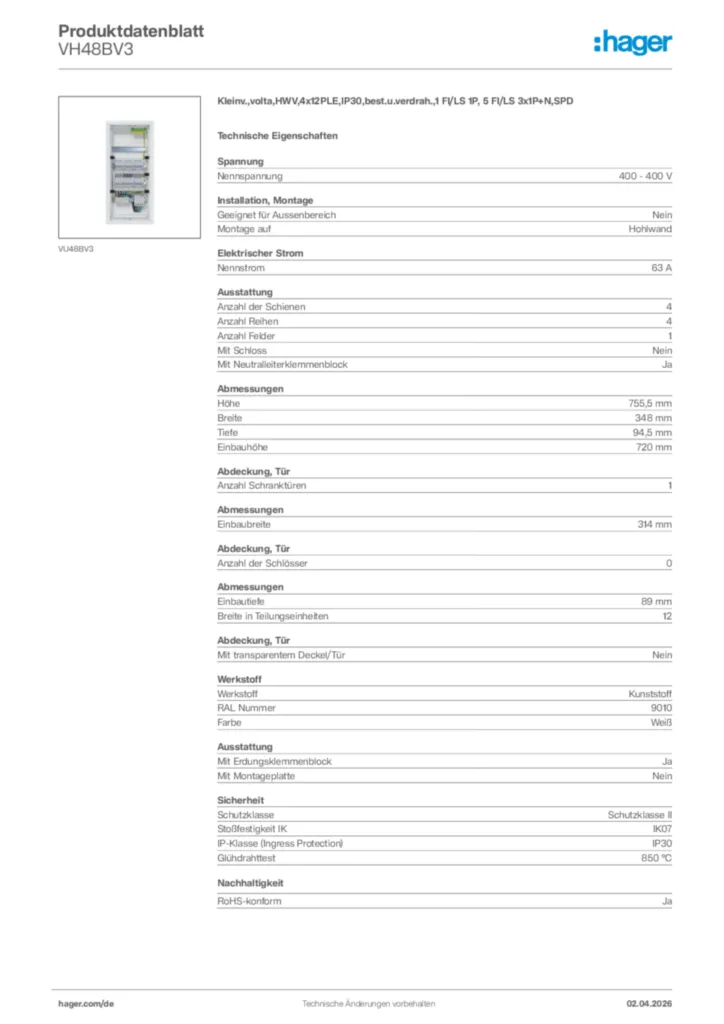

Produktdatenblatt
Hager Produktdatenblatt VH48BV3
Kleinv.,volta,HWV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
PDF -
Montageanleitung
6LE000173D volta hollow wall Quick Connect
Montageanleitung International 2021-08-04
PDF4,62 MB -
STEP Dateien
STEP Dateien International 2025-09-08
ZIP1,89 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
S30NAbdeckclip (Satz), 10x18mm/2x9mm, RAL9010, zum Verschließen der GeräteschlitzePreis12,00 €/ Stück * -
2
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 €/ Stück * -
3
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 €/ Stück * -
4
VZ324BSBezeichnungsstreifen, 24PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis26,60 €/ Stück * -
5
VZ312BSBezeichnungsstreifen, 12PLE, selbstklebend, mit beschriftbarem PapierstreifenPreis13,10 €/ Stück *
Ausschreibungstext
Kleinv.,volta,HWV,4x12PLE,IP30,best.u.verdrah.,1 FI/LS 1P, 5 FI/LS 3x1P+N,SPD
Installations-Komplettkleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Bestückt und verdrahtet mit:
- 5 x FI/LS-Schalter, 3 x 1-polig, 16A
- 1 x FI/LS-Schalter, 4-polig, 20A
- 1 x Überspannungsableiter Typ 2
- inklusive Haupstromverdrahtung.
Montage auf: Hohlwand
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 1
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VH48BV3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installations-Komplettkleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Bestückt und verdrahtet mit:
- 5 x FI/LS-Schalter, 3 x 1-polig, 16A
- 1 x FI/LS-Schalter, 4-polig, 20A
- 1 x Überspannungsableiter Typ 2
- inklusive Haupstromverdrahtung.
Montage auf: Hohlwand
Anzahl der Schienen: 4
Anzahl Reihen: 4
Anzahl Felder: 1
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VH48BV3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
