Deutschland
EAN
3250619926001
Marke
Hager
VPE
1 Stück
Preisgruppe
H122
Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit VH48BV1
Preis
1.465,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DIN Hutschiene 1 Produkte verfügbar
Technische Merkmale
Installation, Montage
-
Montage aufHohlwand
-
Geeignet für AussenbereichNein
Funktionen
-
ÜberspannungsschutzJa
Kapazität
-
Anzahl Module48
Spannung
-
Nennspannung230 - 400 V
Elektrischer Strom
-
Nennstrom63 A
Abmessungen
-
Tiefe94,50 mm
-
Innentiefe91,50 mm
-
Höhe755,50 mm
-
Breite348 mm
-
Breite in Teilungseinheiten12
-
Materialdicke Seitenwand2,50 mm
Abdeckung, Tür
-
VerriegelbarNein
-
Mit transparentem Deckel/TürNein
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
WerkstoffKunststoff
Anschluss
-
Abgriffe je Phase3
Lieferumfang
-
Anzahl der FI-Schalter im Verteiler2
Ausstattung
-
Anzahl Reihen4
-
Mit EnergiezählerNein
-
Anzahl der Schienen4
-
Erweiterung möglichJa
-
Mit KlingeltransformatorNein
-
Mit SteckdoseNein
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
-
SchutzklasseSchutzklasse II
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild VH48BV1
-

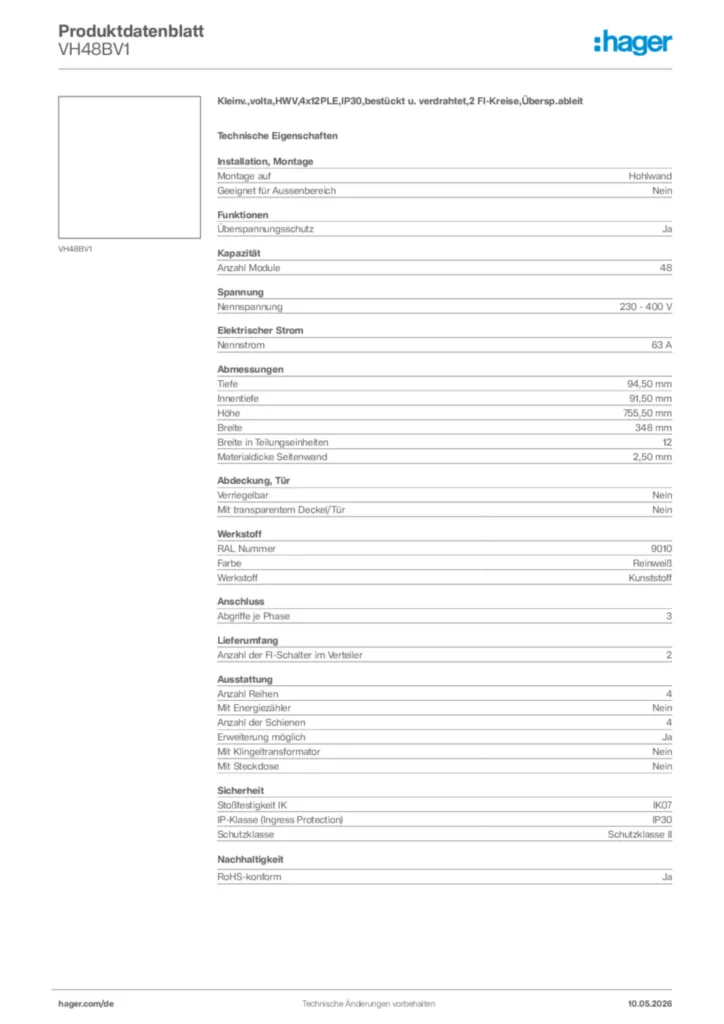

Produktdatenblatt
Hager Produktdatenblatt VH48BV1
Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit
PDF -
Montageanleitung
6LE000173D volta hollow wall Quick Connect
Montageanleitung International 2021-08-04
PDF4,62 MB -

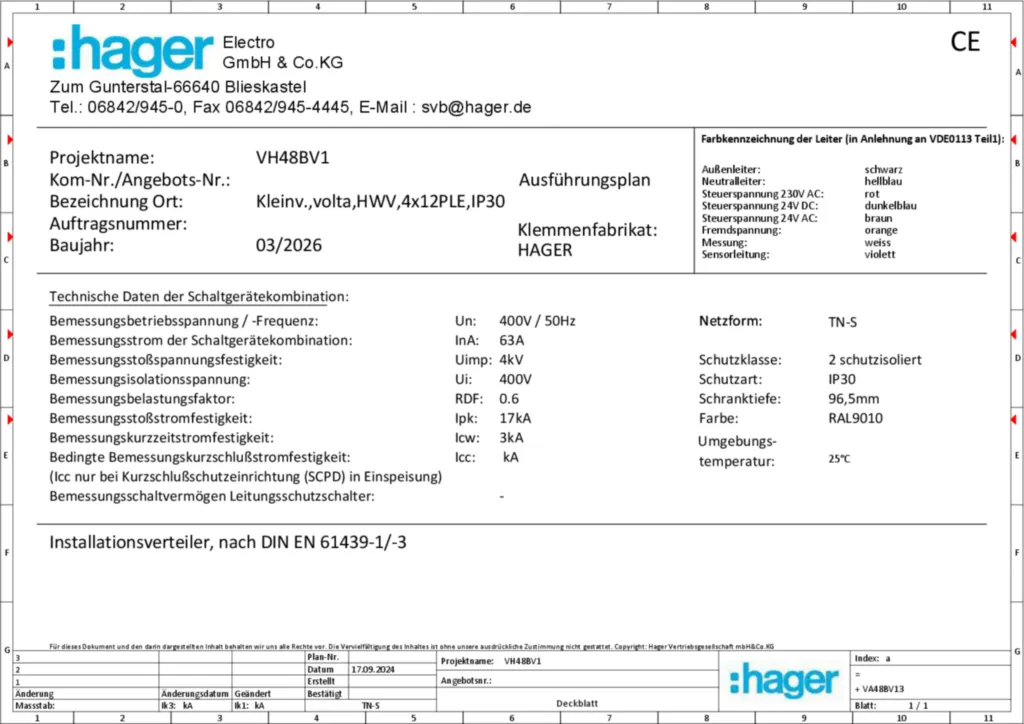

Produktanhang
Produktanhang de-DE 2026-03-26
PDF403,96 kB -
Bestellhilfe
volta
Bestellhilfe Februar 2024 (24DE0047)
PDF3,35 MB -
STEP Dateien
STEP Dateien International 2026-04-15
EMH2,78 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Hager Ready unterstützt Sie bei der Planung der Elektroinstallation für Wohngebäude. Neben der einfachen und schnellen Konfiguration von Feld-/Kleinverteilern, sowie Zähleranlagen, erstellen Sie mit Ihrem digitalen Assistenten die technische Projektdokumentation im Handumdrehen.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ510NAbschottung Volta APV UPV/HWV waagerechtPreis7,21 €/ Stück * -
2
VZ501NVersteifungsschablone, Volta, für UPV VU12Preis89,00 €/ Stück * -
3
VZ111NErhöhungsrahmen, Volta, 1-reihigPreis23,20 €/ Stück * -
4
VZ536Putzschutz, Volta, 1-reihig, wiederverwendbarPreis6,21 €/ Stück * -
5
VA24TTür, volta, APV, 2-reihig, Stahlblech, mit TürschildPreis36,80 €/ Stück *
Ausschreibungstext
Kleinv.,volta,HWV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit
Installations-Komplettkleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Bestückt und verdrahtet mit:
- 2 x FI-Schalter, 4-polig, 40A
- 9 x LS Schalter, 1-polig, 16A
- 1 x LS Schalter, 3-polig, 20A
- 1 x Überspannungsableiter Typ 2
- 1 x Hauptleitungsabzweigklemme
- inklusive Haupstromverdrahtung.
Montage auf: Hohlwand
Anzahl Module: 48
Höhe: 755,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VH48BV1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installations-Komplettkleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
Bestückt und verdrahtet mit:
- 2 x FI-Schalter, 4-polig, 40A
- 9 x LS Schalter, 1-polig, 16A
- 1 x LS Schalter, 3-polig, 20A
- 1 x Überspannungsableiter Typ 2
- 1 x Hauptleitungsabzweigklemme
- inklusive Haupstromverdrahtung.
Montage auf: Hohlwand
Anzahl Module: 48
Höhe: 755,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : VH48BV1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
