Hager

UKS190480

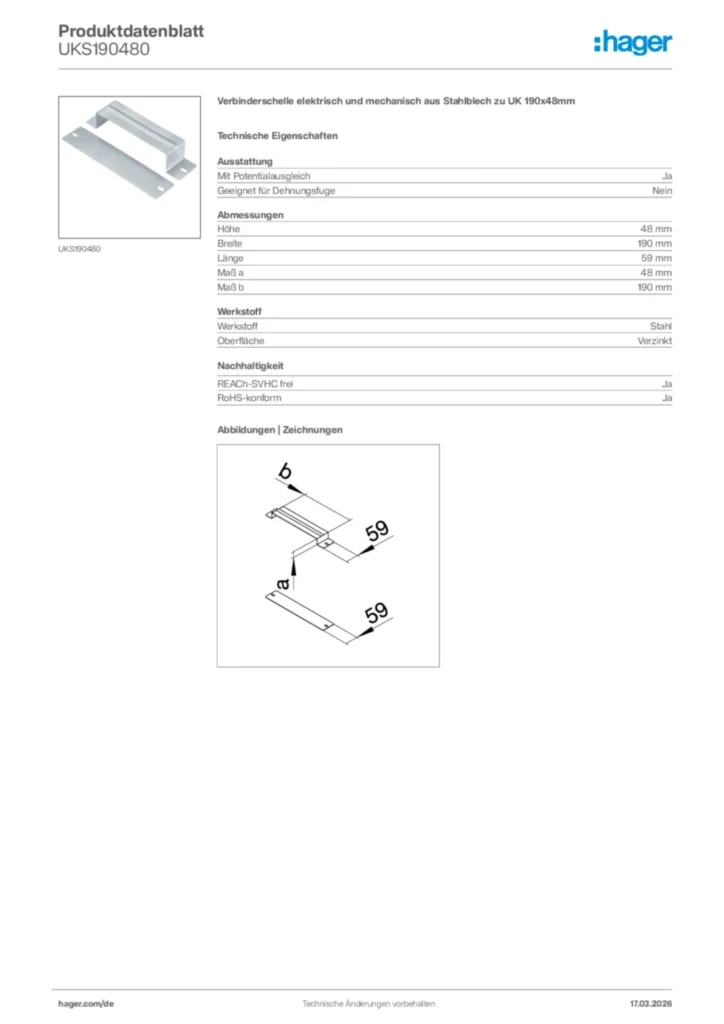

Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 190x48mm
Best-Nr.
UKS190480
EAN-Nr.
4012002239124
VPE
20 Stück
Preisgruppe
T070
Preis
14,10 € / Stück *

Systemtext

Estrichüberdecktes Elektro-Unterflurkanal-System UK
nach EN 50085-1 und 2-2 aus verzinktem Stahlblech nach DIN EN 10346, bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Bügel, Verbindungsschelle, Vertikalkrümmer, Endstück, Universal-Bodendosen, Montageschutzdeckel und Montagedeckel.

Kanal-Grundprofil aus Unterteil mit einer oder zwei festen Trennwänden und abnehmbares Oberteil. Bügel oder Verbindungsschelle (Bügel plus Bodenplatte) für Kanal an Kanal, Kanal an Universal-Bodendosen oder Kanal an 90° Vertikalkrümmer (an der Wand) sind zu befestigen. Offene Kanalenden sind mit Endstücken zu verschließen.

Universal-Bodendose zur Aufnahme von Einbaueinheiten über Montagedeckel. Mit innenliegender stufenloser Höhennivellierung, mit Schutz-Folienschalung mit Trittschalldämmung oder mit Stahlblechschalung mit optionaler Rohreinführung für geeignete Elektro-Installationsrohre und zur Weiterverbindung für z.B. Einzel-Anschlussdosen. Bei Estrichhöhe über 120 mm kann ein Aufstockrahmen (max. 35 mm) verwendet werden. Für schwere Lasten ist eine Schwerlaststütze zu montieren. Montageschutzdeckel zum Schutz beim Einbau des Estrichs.

Nach der Bodenbelagsverlegung ist der Montageschutzdeckel zu entfernen und durch Einsetzten eines Montagedeckels zu ersetzten. Anschließend sind die Versorgungs-/Einbaueinheiten oder Einbaugeräte (Steck-, Daten-, Telekommunikationsdosen) einzubauen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 190x48mm
Verbinderschelle zur elektrischen und mechanischen Verbindung und Montage von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 als Systemzubehör, 2-teilig.
  • Länge :59 mm
  • Maß a :48 mm
  • Maß b :190 mm
  • Werkstoff :Stahlblech
  • Oberfläche :verzinkt
  • Mit Potenzialausgleich :ja
  • Zulassungen :EN50085-2-2

Fabrikat : Hager oder gleichwertig
Artikel : UKS190480
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
