Hager

UKM340480

Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 340x48mm
Best-Nr.
UKM340480
EAN-Nr.
4012002247853
VPE
20 Stück
Preisgruppe
T070
Preis
19,40 € / Stück *

Technische Merkmale

  • Länge
    • 150 mm
  • Maß a
    • 48 mm
  • Maß b
    • 340 mm
  • Werkstoff
    • Stahlblech
  • Oberfläche
    • verzinkt
  • Geeignet für Dehnungsfuge
    • ja
  • Zulassungen
    • EN50085-2-2

Downloads

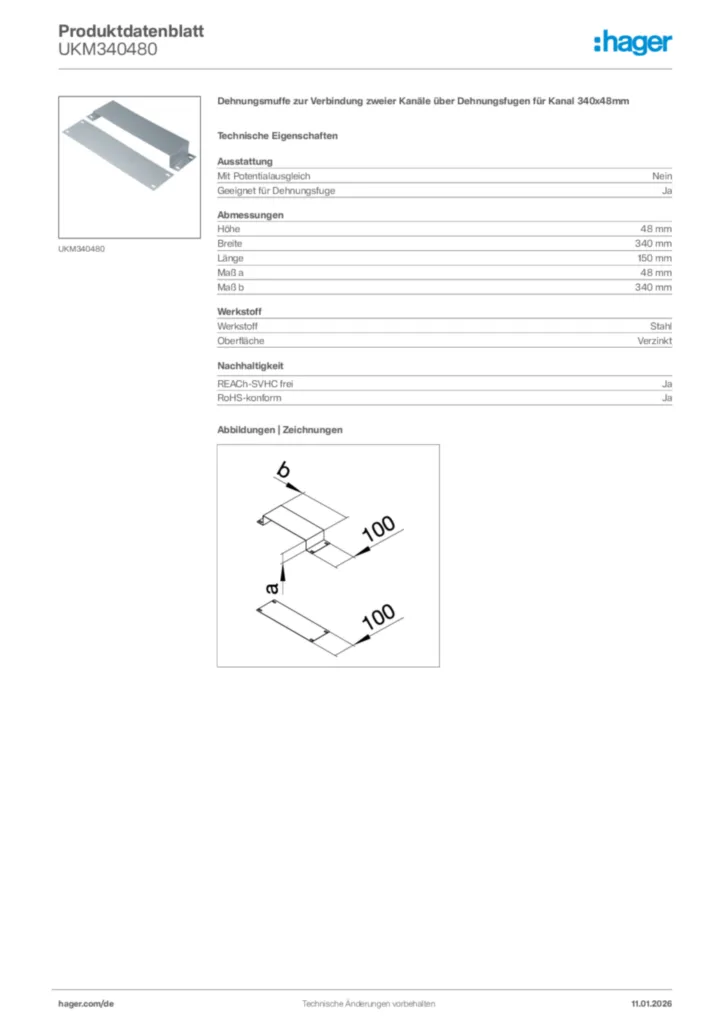

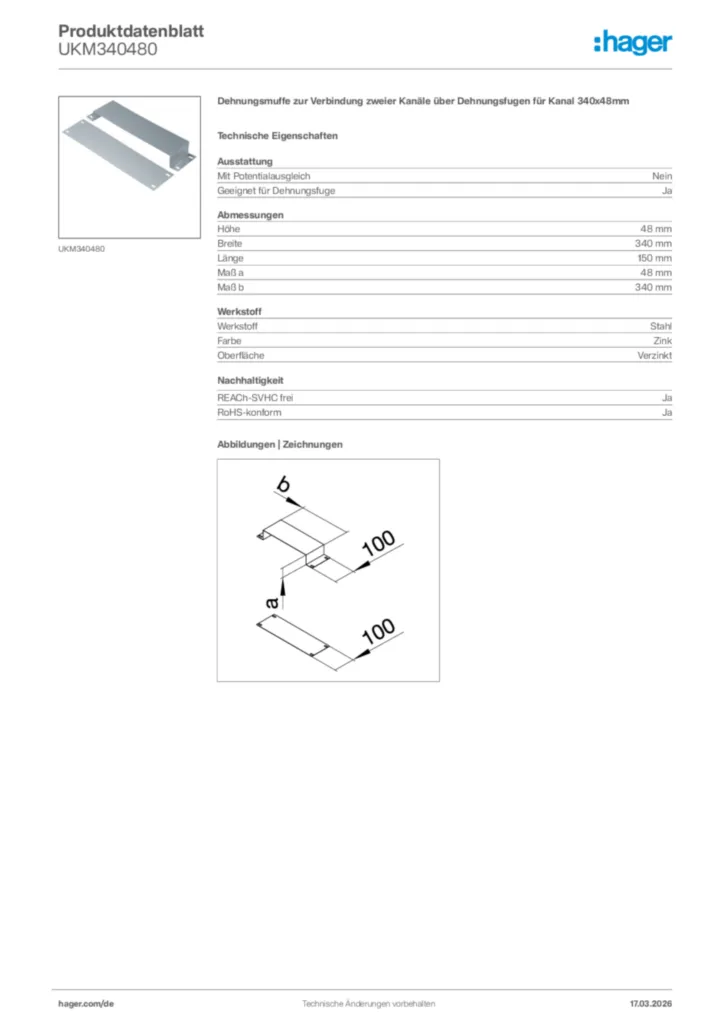

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für UKM340480

  • Montageanleitungen

  • Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

    PDF
    4 MB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • electraplan.UK Bestellhilfe

    April 2019 (19DE0134)

    PDF
    961 KB
  • Technischer Anhang

  • Technischer Anhang - electraplan.UK

    Stand: 01.01.2020

    PDF
    7 MB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • How-to videos

  • Montagevideo electraplan.UK

    Estrichüberdecktes Kanalsystem electraplan.UK: schnell und einfach zu montieren und für alle Estricharten geeignet.

    URL
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Estrichüberdecktes Elektro-Unterflurkanal-System UK
nach EN 50085-1 und 2-2 aus verzinktem Stahlblech nach DIN EN 10346, bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Bügel, Verbindungsschelle, Vertikalkrümmer, Endstück, Universal-Bodendosen, Montageschutzdeckel und Montagedeckel.

Kanal-Grundprofil aus Unterteil mit einer oder zwei festen Trennwänden und abnehmbares Oberteil. Bügel oder Verbindungsschelle (Bügel plus Bodenplatte) für Kanal an Kanal, Kanal an Universal-Bodendosen oder Kanal an 90° Vertikalkrümmer (an der Wand) sind zu befestigen. Offene Kanalenden sind mit Endstücken zu verschließen.

Universal-Bodendose zur Aufnahme von Einbaueinheiten über Montagedeckel. Mit innenliegender stufenloser Höhennivellierung, mit Schutz-Folienschalung mit Trittschalldämmung oder mit Stahlblechschalung mit optionaler Rohreinführung für geeignete Elektro-Installationsrohre und zur Weiterverbindung für z.B. Einzel-Anschlussdosen. Bei Estrichhöhe über 120 mm kann ein Aufstockrahmen (max. 35 mm) verwendet werden. Für schwere Lasten ist eine Schwerlaststütze zu montieren. Montageschutzdeckel zum Schutz beim Einbau des Estrichs.

Nach der Bodenbelagsverlegung ist der Montageschutzdeckel zu entfernen und durch Einsetzten eines Montagedeckels zu ersetzten. Anschließend sind die Versorgungs-/Einbaueinheiten oder Einbaugeräte (Steck-, Daten-, Telekommunikationsdosen) einzubauen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 340x48mm
Dehnungsmuffe zur Verbindung und Montage von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 als Systemzubehör, 2-teilig.
  • Länge :150 mm
  • Maß a :48 mm
  • Maß b :340 mm
  • Werkstoff :Stahlblech
  • Oberfläche :verzinkt
  • Geeignet für Dehnungsfuge :ja
  • Zulassungen :EN50085-2-2

Fabrikat : Hager oder gleichwertig
Artikel : UKM340480
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
