Vertikalkrümmer 2-zügig aus Stahlblech zu UK 240x38mm UKK240382
EAN
4012002238912
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
128,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Passend zu
Technische Merkmale
Abmessungen
-
Höhe38 mm
-
Breite240 mm
-
Länge200 mm
-
Maß a38 mm
-
Maß b240 mm
Ausstattung
-
RichtungsänderungVertikal
-
Kammeranzahl2 - 2
Funktionen
-
Geeignet für estrichbündigen geschlossenen UnterflurkanalNein
-
Geeignet für estrichüberdeckten UnterflurkanalJa
Werkstoff
-
WerkstoffStahl
-
OberflächeVerzinkt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

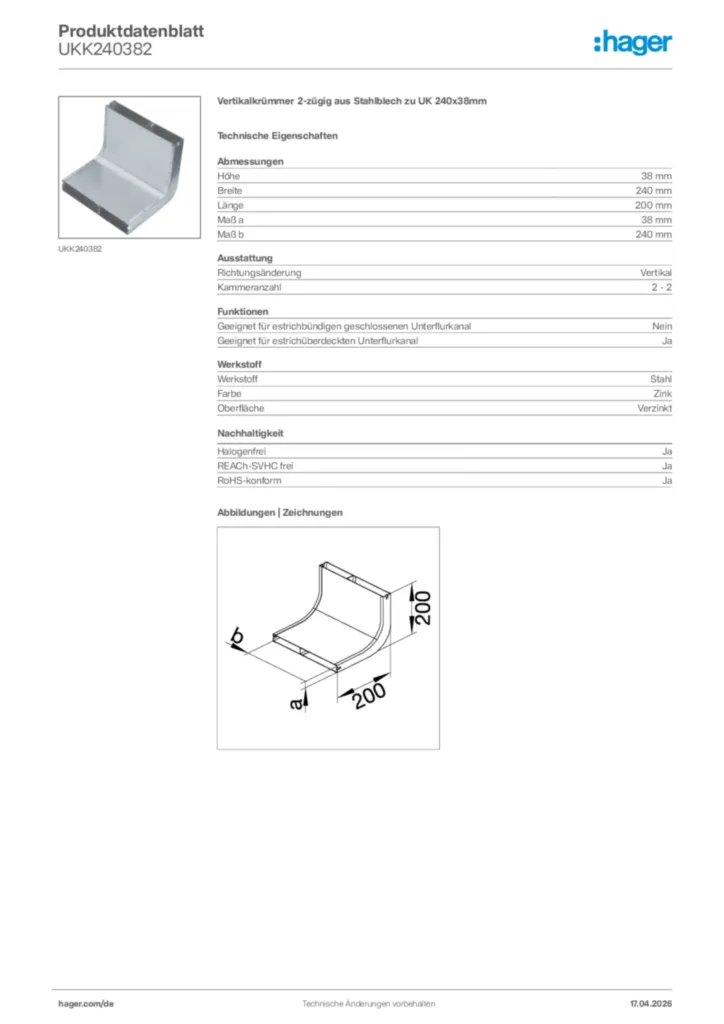

Produktbild UKK240382
-
Produktdatenblatt

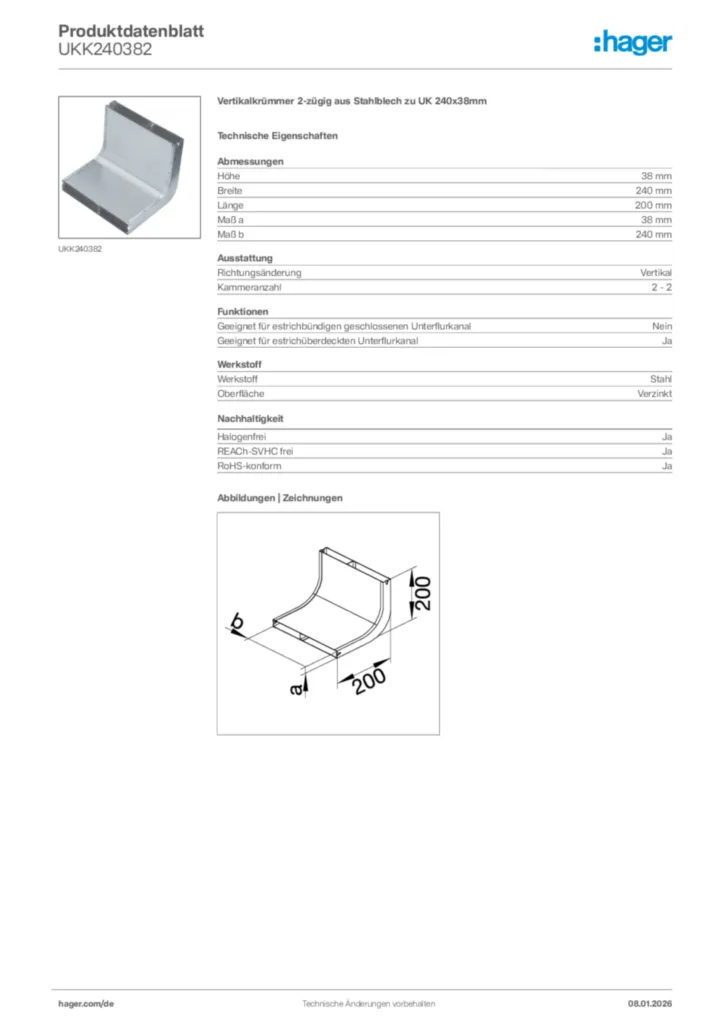

Hager Produktdatenblatt UKK240382
Vertikalkrümmer 2-zügig aus Stahlblech zu UK 240x38mm
PDF -
Bedienungsanleitung
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei ukk_240-38-2
DXF Dateien International 2023-01-12
DXF45,42 kB -
STEP Dateien
Step Model ukk_240-38-2
STEP Dateien International 2023-01-12
IFC318,67 kB -
Produkt Zeichnung
TECHNICALDRAWING UKK240382
Produkt Zeichnung International 2022-12-14
PDF27,35 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2024-08-27
PDF49,71 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UKK340383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x38mmPreis152,80 €/ Stück * -
2
UKK340382Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x38mmPreis145,50 €/ Stück * -
3
UKK340283Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mmPreis145,50 €/ Stück * -
4
UKK340282Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x28mmPreis139,50 €/ Stück * -
5
UKK240383Vertikalkrümmer 3-zügig aus Stahlblech zu UK 240x38mmPreis133,70 €/ Stück *
Ausschreibungstext
Vertikalkrümmer 2-zügig aus Stahlblech zu UK 240x38mm
Vertikalkrümmer zur Anbindung von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 an Wandinstallationen als Systemzubehör.
Höhe: 38 mm
Breite: 240 mm
Länge: 200 mm
Maß a: 38 mm
Maß b: 240 mm
Richtungsänderung: Vertikal
Kammeranzahl: 2 - 2
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UKK240382
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Vertikalkrümmer zur Anbindung von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 an Wandinstallationen als Systemzubehör.
Höhe: 38 mm
Breite: 240 mm
Länge: 200 mm
Maß a: 38 mm
Maß b: 240 mm
Richtungsänderung: Vertikal
Kammeranzahl: 2 - 2
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UKK240382
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
