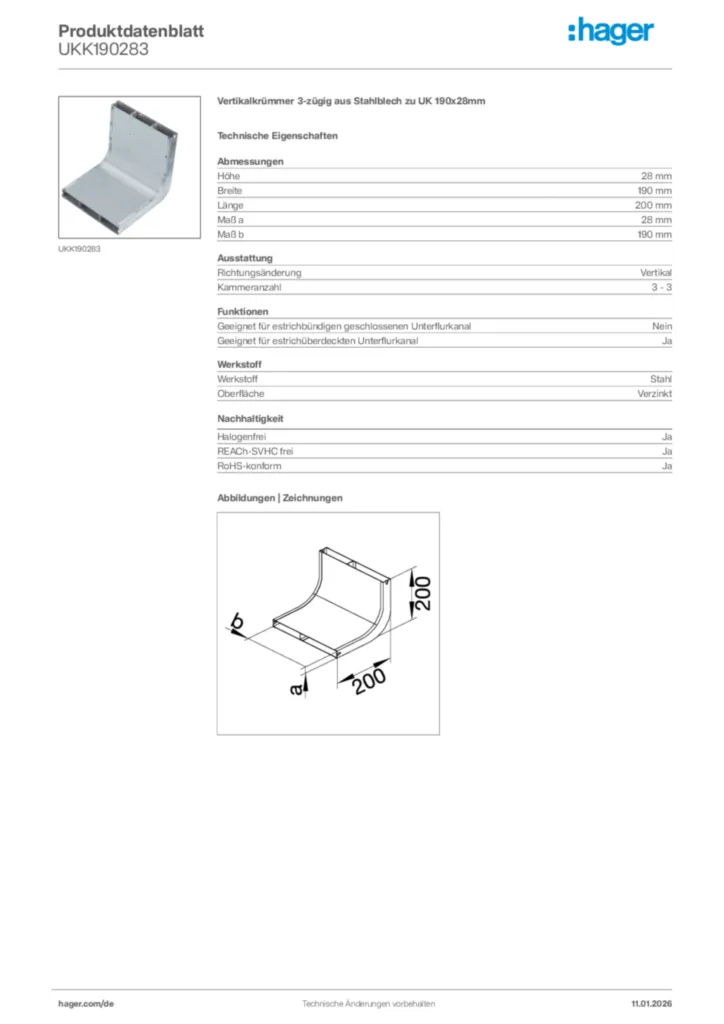

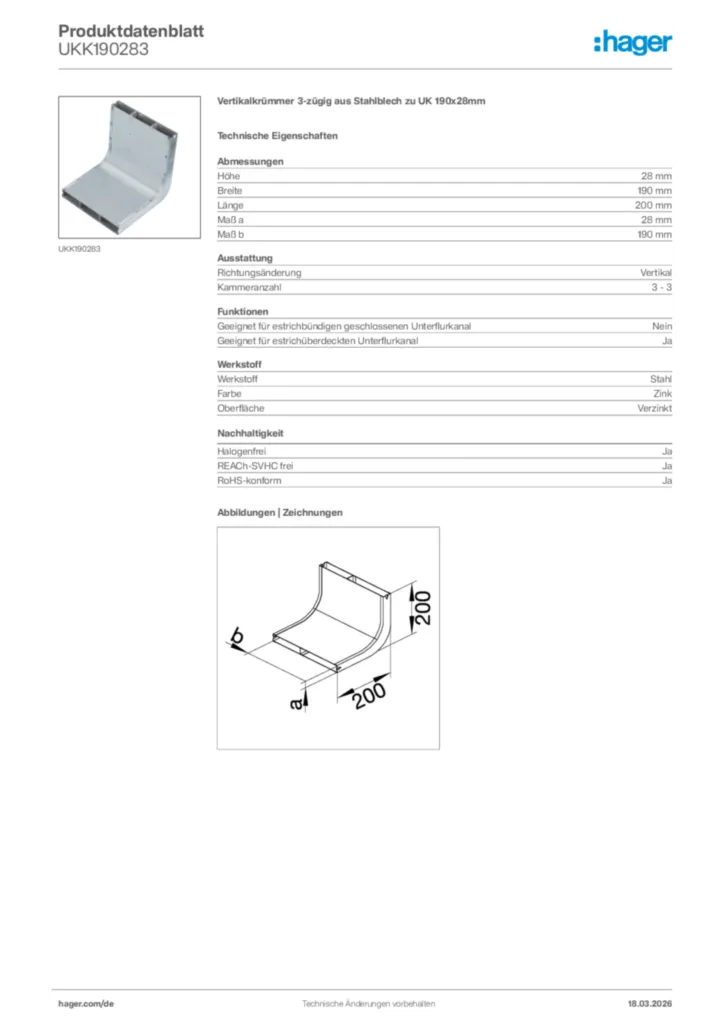

Vertikalkrümmer 3-zügig aus Stahlblech zu UK 190x28mm UKK190283
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Höhe28 mm
-
Breite190 mm
-
Länge200 mm
-
Maß a28 mm
-
Maß b190 mm
-
RichtungsänderungVertikal
-
Kammeranzahl3 - 3
-
Geeignet für estrichbündigen geschlossenen UnterflurkanalNein
-
Geeignet für estrichüberdeckten UnterflurkanalJa
-
WerkstoffStahl
-
OberflächeVerzinkt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UKK190283
-
Bedienungsanleitung
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Broschüre
Flexibel versorgen
Technische Broschüre de-DE 2013-04-26
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe de-DE 2023-09-27
PDF2,32 MB -
Katalog
Bodeninstallationssysteme
Katalog de-DE 2015-07-13
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - electraplan.UK
Technische Beilage (multi-product) de-DE 2022-02-23
PDF6,42 MB -
DXF Dateien
DXF_Datei ukk_190-28-3
DXF Dateien International 2023-01-12
DXF49,54 kB -
With variables
TECHNICALDRAWING UKK190283
Product Drawing International 2023-04-18
PDF27,60 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
How-to
Montagevideo electraplan.UK
How-to International 2022-09-06
URL
Ausschreibungstext
Vertikalkrümmer zur Anbindung von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 an Wandinstallationen als Systemzubehör.
Höhe: 28 mm
Breite: 190 mm
Länge: 200 mm
Maß a: 28 mm
Maß b: 190 mm
Richtungsänderung: Vertikal
Kammeranzahl: 3 - 3
Geeignet für estrichbündigen geschlossenen Unterflurkanal: Nein
Geeignet für estrichüberdeckten Unterflurkanal: Ja
Werkstoff: Stahl
Oberfläche: Verzinkt
Fabrikat : Hager oder gleichwertig
Artikel : UKK190283
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
