Hager

UKB340480

Bügel zur Befestigung von Unterflurkanälen 340 x 48 mm auf der Rohdecke
Best-Nr.
UKB340480
EAN-Nr.
4012002238738
VPE
20 Stück
Preisgruppe
T070
Preis
8,10 € / Stück *

Technische Merkmale

  • Länge
    • 59 mm
  • Maß a
    • 48 mm
  • Maß b
    • 340 mm
  • Werkstoff
    • Stahlblech
  • Oberfläche
    • verzinkt
  • Zulassungen
    • EN50085-2-2
  • Range-Name
    • electraplan UK

Downloads

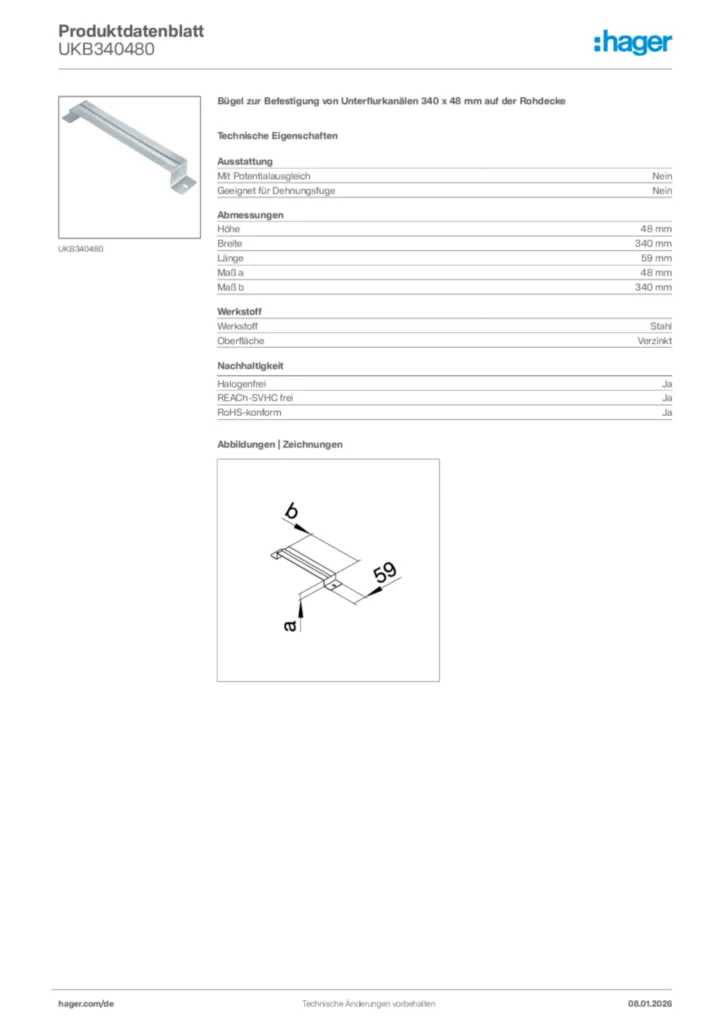

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für UKB340480

  • Montageanleitungen

  • Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

    PDF
    4 MB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • electraplan.UK Bestellhilfe

    April 2019 (19DE0134)

    PDF
    961 KB
  • Technischer Anhang

  • Technischer Anhang - electraplan.UK

    Stand: 01.01.2020

    PDF
    7 MB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • BIM-Dateien

  • BIM Revit-Objekte für electraplan.UK

    ZIP
    47 MB
  • BIM Archicad-Objekte für electraplan.UK

    ZIP
    6 MB
  • How-to videos

  • Montagevideo electraplan.UK

    Estrichüberdecktes Kanalsystem electraplan.UK: schnell und einfach zu montieren und für alle Estricharten geeignet.

    URL
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Estrichüberdecktes Elektro-Unterflurkanal-System UK
nach EN 50085-1 und 2-2 aus verzinktem Stahlblech nach DIN EN 10346, bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Bügel, Verbindungsschelle, Vertikalkrümmer, Endstück, Universal-Bodendosen, Montageschutzdeckel und Montagedeckel.

Kanal-Grundprofil aus Unterteil mit einer oder zwei festen Trennwänden und abnehmbares Oberteil. Bügel oder Verbindungsschelle (Bügel plus Bodenplatte) für Kanal an Kanal, Kanal an Universal-Bodendosen oder Kanal an 90° Vertikalkrümmer (an der Wand) sind zu befestigen. Offene Kanalenden sind mit Endstücken zu verschließen.

Universal-Bodendose zur Aufnahme von Einbaueinheiten über Montagedeckel. Mit innenliegender stufenloser Höhennivellierung, mit Schutz-Folienschalung mit Trittschalldämmung oder mit Stahlblechschalung mit optionaler Rohreinführung für geeignete Elektro-Installationsrohre und zur Weiterverbindung für z.B. Einzel-Anschlussdosen. Bei Estrichhöhe über 120 mm kann ein Aufstockrahmen (max. 35 mm) verwendet werden. Für schwere Lasten ist eine Schwerlaststütze zu montieren. Montageschutzdeckel zum Schutz beim Einbau des Estrichs.

Nach der Bodenbelagsverlegung ist der Montageschutzdeckel zu entfernen und durch Einsetzten eines Montagedeckels zu ersetzten. Anschließend sind die Versorgungs-/Einbaueinheiten oder Einbaugeräte (Steck-, Daten-, Telekommunikationsdosen) einzubauen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Bügel zur Befestigung von Unterflurkanälen 340 x 48 mm auf der Rohdecke
Bügel zur Montage von estrichüberdeckten Unterflur-Installationskanälen nach DIN EN 50085-1 und DIN EN 50085-2-2 als Systemzubehör.
  • Länge :59 mm
  • Maß a :48 mm
  • Maß b :340 mm
  • Werkstoff :Stahlblech
  • Oberfläche :verzinkt
  • Zulassungen :EN50085-2-2
  • Plombierbar :nein

Fabrikat : Hager oder gleichwertig
Artikel : UKB340480
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
