UD-ZuHause Bodendosenset mit bestückter Edelstahlkassette Q12 Belagstiefe 15mm UDKQ12E15
EAN
4012740029643
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
969,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenNein
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe95 mm
-
Einbaubreite250 mm
-
Einbaulänge250 mm
-
Länge244 mm
-
Breite244 mm
-
Tiefe der Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q12
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffEdelstahl, Stahl
Abdeckung, Tür
-
Werkstoff DeckelEdelstahl
-
DeckelausführungLose
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Funktionen
-
Geeignet für UnterflurkanalNein
Form
-
FormVierkant
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen28
-
Anzahl der Steckdosen SCHUKO8
Ausstattung
-
Anzahl der einbaubaren Geräte8
-
Anzahl der Gerätebecher3
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UDKQ12E15
-

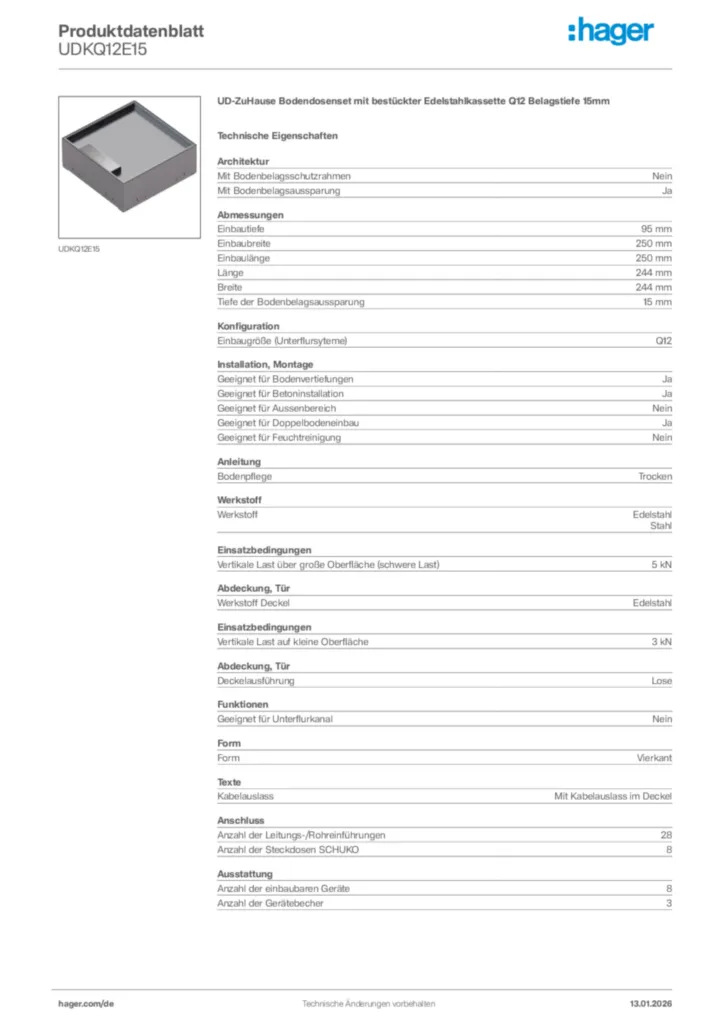

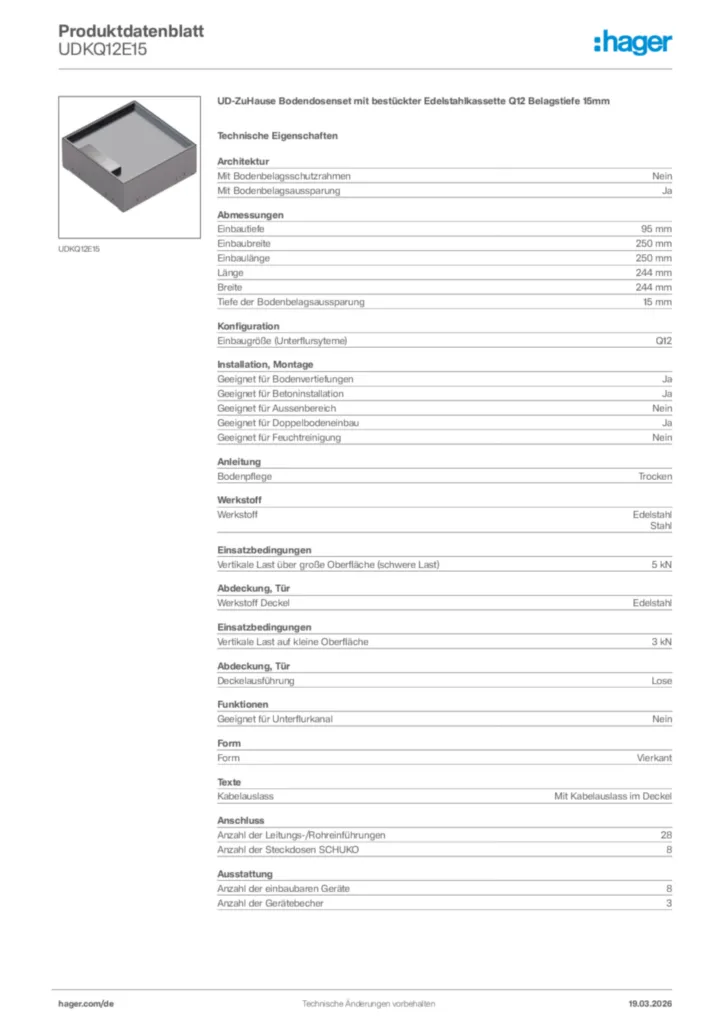

Produktdatenblatt
Hager Produktdatenblatt UDKQ12E15
UD-ZuHause Bodendosenset mit bestückter Edelstahlkassette Q12 Belagstiefe 15mm
PDF -
Montageanleitung
Montageanleitung für UDKQ06x-UDKQ12x-UDBDQ06-UDBDQ12 - Bodendosen-Set
Montageanleitung International 2022-10-10
PDF22,73 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
DXF Dateien
DXF_Datei_UDKQ12E15
DXF Dateien International 2023-01-19
DXF346,42 kB -
STEP Dateien
Step Model UDKQ12E15
STEP Dateien International 2022-11-21
STP4,95 MB -
Produkt Zeichnung
ProductTechnicalDrawing_UDKQ12E15
Produkt Zeichnung International 2023-01-19
PDF90,30 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 €/ Stück * -
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 €/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 €/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 €/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 €/ Stück *
Ausschreibungstext
UD-ZuHause Bodendosenset mit bestückter Edelstahlkassette Q12 Belagstiefe 15mm
UD-ZuHause Bodendosenset, quadratisch, nivellierbar, bestehend aus Stahlblech-Bodendose, 4 x Gewindestift M8, 4 x Kontermutter M8, 1 x Erdungsleitung 300 mm, Montageschutzblech, Montageabdeckung, Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, 2 x Leitungsrückhalteklammer, 2 Geräteträger für 4 Geräte 45 x 45 mm, Geräteträger für 3 Montageplatten Datentechnik, 4 x Steckdose 2-fach 33° 16A/250V 45 x 45 mm, 2 x Montageplatte 3 x RJ45 19,3 x 14,8 mm. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Mit vorgeprägten Einführungsöffnungen an Seitenwänden und Boden für Leerrohre (16 x M20; 12 x M25). Auf Höhenerweiterung der Größe Q12 montierbar. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Nein
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 95 mm
Einbaubreite: 250 mm
Einbaulänge: 250 mm
Länge: 244 mm
Breite: 244 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q12
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Edelstahl
Stahl
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Edelstahl
Vertikale Last auf kleine Oberfläche: 3 kN
Deckelausführung: Lose
Geeignet für Unterflurkanal: Nein
Form: Vierkant
Kabelauslass: Mit Kabelauslass im Deckel
Anzahl der Leitungseinführungen: 28
Anzahl der Steckdosen SCHUKO: 8
Anzahl der einbaubaren Geräte: 8
Anzahl der Gerätebecher: 3
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : UDKQ12E15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
UD-ZuHause Bodendosenset, quadratisch, nivellierbar, bestehend aus Stahlblech-Bodendose, 4 x Gewindestift M8, 4 x Kontermutter M8, 1 x Erdungsleitung 300 mm, Montageschutzblech, Montageabdeckung, Kassettenrahmen, Leitungsauslass-Kassettendeckel, Dichtung, 2 x Leitungsrückhalteklammer, 2 Geräteträger für 4 Geräte 45 x 45 mm, Geräteträger für 3 Montageplatten Datentechnik, 4 x Steckdose 2-fach 33° 16A/250V 45 x 45 mm, 2 x Montageplatte 3 x RJ45 19,3 x 14,8 mm. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Mit vorgeprägten Einführungsöffnungen an Seitenwänden und Boden für Leerrohre (16 x M20; 12 x M25). Auf Höhenerweiterung der Größe Q12 montierbar. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Nein
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 95 mm
Einbaubreite: 250 mm
Einbaulänge: 250 mm
Länge: 244 mm
Breite: 244 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q12
Geeignet für Bodenvertiefungen: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Edelstahl
Stahl
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Werkstoff Deckel: Edelstahl
Vertikale Last auf kleine Oberfläche: 3 kN
Deckelausführung: Lose
Geeignet für Unterflurkanal: Nein
Form: Vierkant
Kabelauslass: Mit Kabelauslass im Deckel
Anzahl der Leitungseinführungen: 28
Anzahl der Steckdosen SCHUKO: 8
Anzahl der einbaubaren Geräte: 8
Anzahl der Gerätebecher: 3
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : UDKQ12E15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
