Bausatz, univers N, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm UC52L83
Der Bausatz univers N, Maße 750x500mm, ist für 4 NH1-3 Leisten auf einem Sammelschienensystem mit 185mm konzipiert. Entsprechend den Normen DIN EN 61439-1+2 und VDE 0660-600-1+2, ermöglicht er den Aufbau einer bauartgeprüften Schaltgeräte-Kombination und einer Bemessungsspannung von 3AC-690 Volt /50 Hertz. Die Berührungsschutzabdeckungen sind serienmäßig plombierbar und durch ein Gasinnendruckverfahren verstärkt, inklusive vier Schnellverschlussbolzen und Befestigungstürmen.
EAN
3250616370838
Marke
Hager
VPE
1 Stück
Preisgruppe
H150
Preis
297,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Abmessungen
-
Höhe750 mm
-
Breite500 mm
-
Tiefe175 mm
Sicherung
-
SicherungsgrößeNH00-NH3
Elektrischer Strom
-
Nennstrom1600 A
Lieferumfang
-
Mit DeckelJa
Werkstoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UC52L83
-

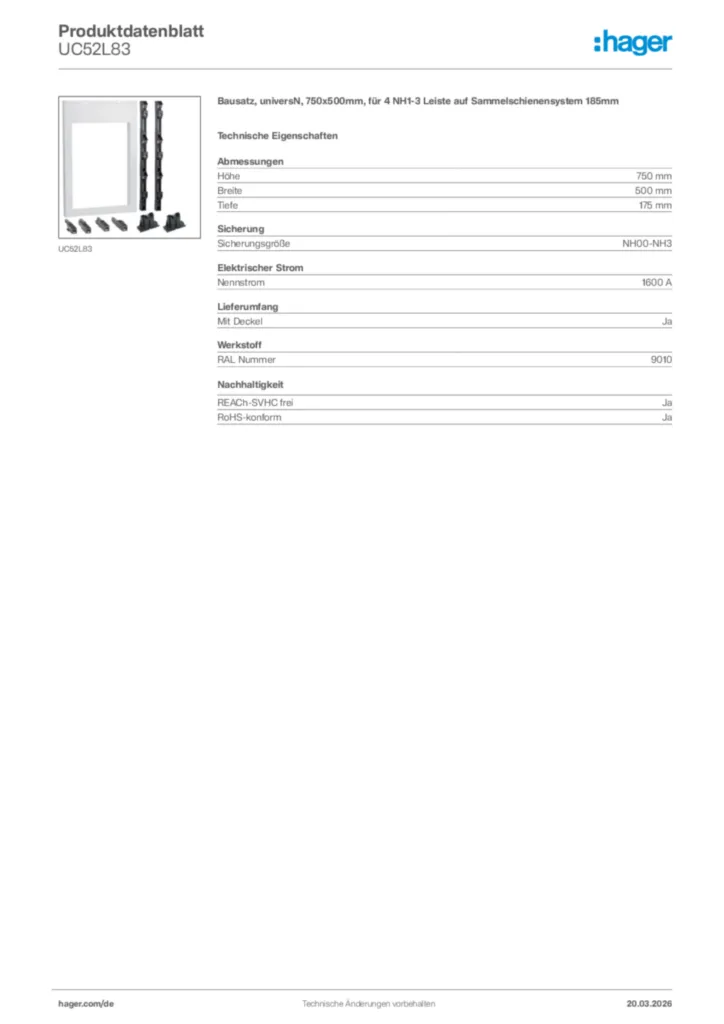

Produktdatenblatt
Hager Produktdatenblatt UC52L83
Bausatz, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
PDF -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 €/ Stück * -
3
JP002Abdeckstreifen, univers, 24 Module, RAL9010Preis7,70 €/ Stück * -
4
JP001Abdeckstreifen, universal, 6 Module, RAL 9010Preis2,11 €/ Stück * -
5
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 StückPreis13,50 €/ Stück *
Ausschreibungstext
Bausatz, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 750 mm
Breite: 500 mm
Tiefe: 175 mm
Sicherungsgröße: NH00-NH3
Mit Deckel: Ja
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UC52L83
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 750 mm
Breite: 500 mm
Tiefe: 175 mm
Sicherungsgröße: NH00-NH3
Mit Deckel: Ja
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UC52L83
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
