Bausatz, univ.N 300x500mm D-Sicherung Sammelschienensystem 60/3polig waagerecht UC22D6
EAN
3250616370708
Marke
Hager
VPE
1 Stück
Preisgruppe
H150
Preis
171,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Tiefe125 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Abstand Sammelschienen60 mm
Installation, Montage
-
Montage aufSammelschienenträger
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolystyrol (PS)
Lieferumfang
-
Mit DeckelJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

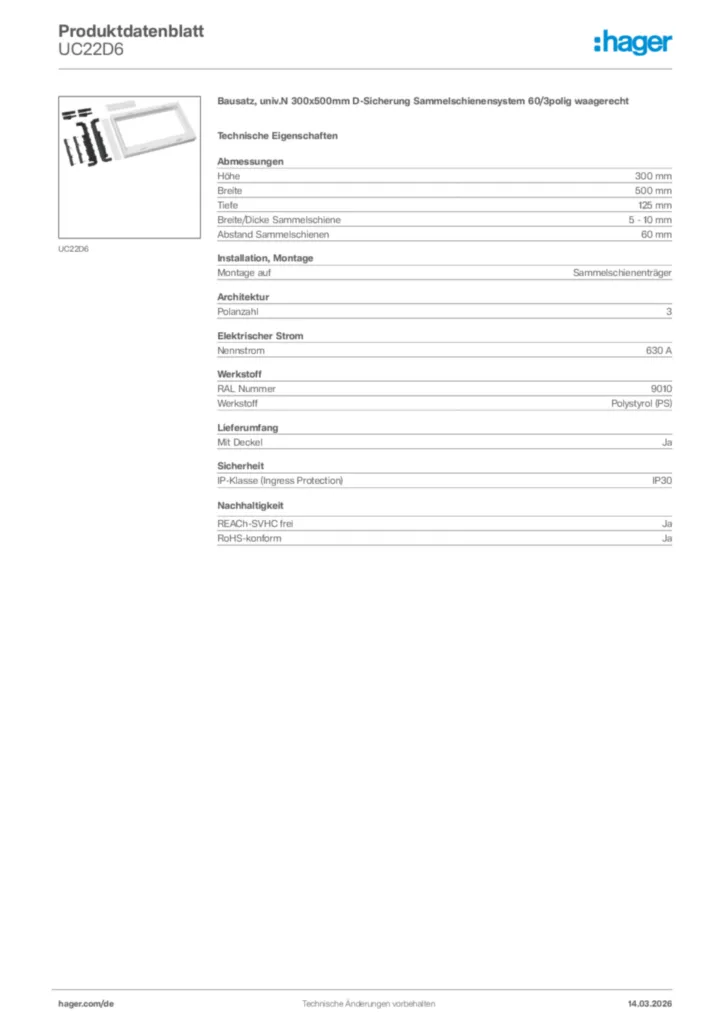

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UC22D6
-
Bedienungsanleitung
Montageanleitung für UC21D6, UC22D6, UC31D6 - Bausatz, universN (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF1,35 MB
Montageanleitung für UCxx, UE1xx, UYxx, UZxx - Bausatz, universN/Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF493,38 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UC11MGBausatz, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x12 PLEPreis23,40 €/ Stück * -
2
UC11RKBausatz, universN, 150x250mm, für Reihenklemmen waagerechtPreis30,90 €/ Stück * -
3
UC12MGBausatz, universN, 150x500mm, für Reiheneinbaugeräte waagerecht, 2x12 PLEPreis47,40 €/ Stück * -
4
UC12RKBausatz, universN, 150x500mm, für Reihenklemmen waagerechtPreis48,90 €/ Stück * -
5
UC13MGBausatz, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 3x12 PLEPreis95,60 €/ Stück *
Ausschreibungstext
Bausatz, univ.N 300x500mm D-Sicherung Sammelschienensystem 60/3polig waagerecht
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienenträger
Polanzahl: 3
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Polystyrol (PS)
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UC22D6
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienenträger
Polanzahl: 3
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Polystyrol (PS)
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UC22D6
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
