Bausatz, universN, 300x250mm, mit 2 poligen Sammelschienenträger PE/N, drehbar UC21PEN
EAN
3250616371170
Marke
Hager
VPE
1 Stück
Preisgruppe
H150
Preis
146,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite250 mm
-
Tiefe300 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
Architektur
-
Polanzahl2
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolystyrol (PS)
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

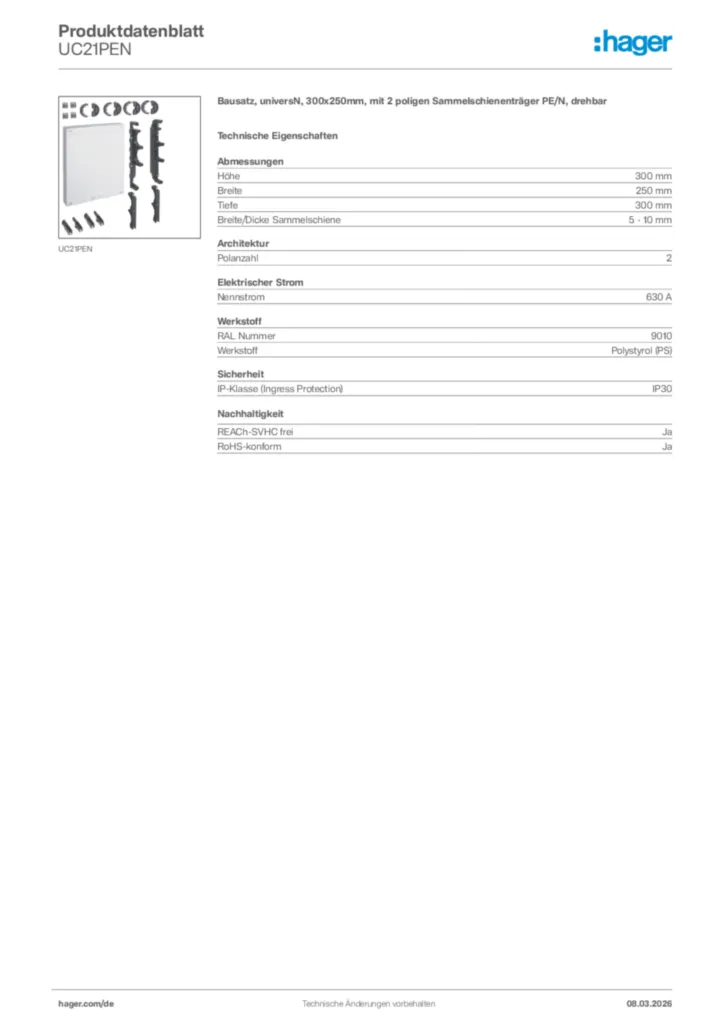

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UC21PEN
-
Montageanleitung
Montageanleitung für UC21PEN, UC22PEN, UE21PEN, UE22PEN, UZ62MB1 - Bausatz, universN (Stand: 11.2010)
Montageanleitung International 2010-11-29
PDF659,37 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UC11MGBausatz, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x12 PLEPreis23,40 €/ Stück * -
2
UC11RKBausatz, universN, 150x250mm, für Reihenklemmen waagerechtPreis30,90 €/ Stück * -
3
UC12MGBausatz, universN, 150x500mm, für Reiheneinbaugeräte waagerecht, 2x12 PLEPreis47,40 €/ Stück * -
4
UC12RKBausatz, universN, 150x500mm, für Reihenklemmen waagerechtPreis48,90 €/ Stück * -
5
UC13MGBausatz, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 3x12 PLEPreis95,60 €/ Stück *
Ausschreibungstext
Bausatz, universN, 300x250mm, mit 2 poligen Sammelschienenträger PE/N, drehbar
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 300 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Polanzahl: 2
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Polystyrol (PS)
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UC21PEN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 (VDE 0660-600-1+2). Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 300 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Polanzahl: 2
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Polystyrol (PS)
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UC21PEN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
