Bausatz, universN, 150x500mm, für Reihenklemmen waagerecht UC12RK
EAN
3250616370364
Marke
Hager
VPE
1 Stück
Preisgruppe
H150
Preis
48,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Kabelführung für Gehäuse/Schränke 3 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ913
Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
11,30 € / Stück*
-
UZ01V1
Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 Teile
42,20 € / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
42,20 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück*
-
UT50C
Deckel für Kabelkanal, universN, 78x31mm, 2m lang
17,10 € / Stück* -
UZ50A1Leitungskanalhalter, universN, mit Befestigungsschrauben, Set = 2 Stück
10,90 € / Stück* -
UZ52A1Leitungskanal, universN, 78x31mm, 2feldig
21,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe150 mm
-
Breite500 mm
-
Tiefe110 mm
Ausstattung
-
Anzahl Reihen1
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Werkstoff
-
WerkstoffPolystyrol (PS)
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

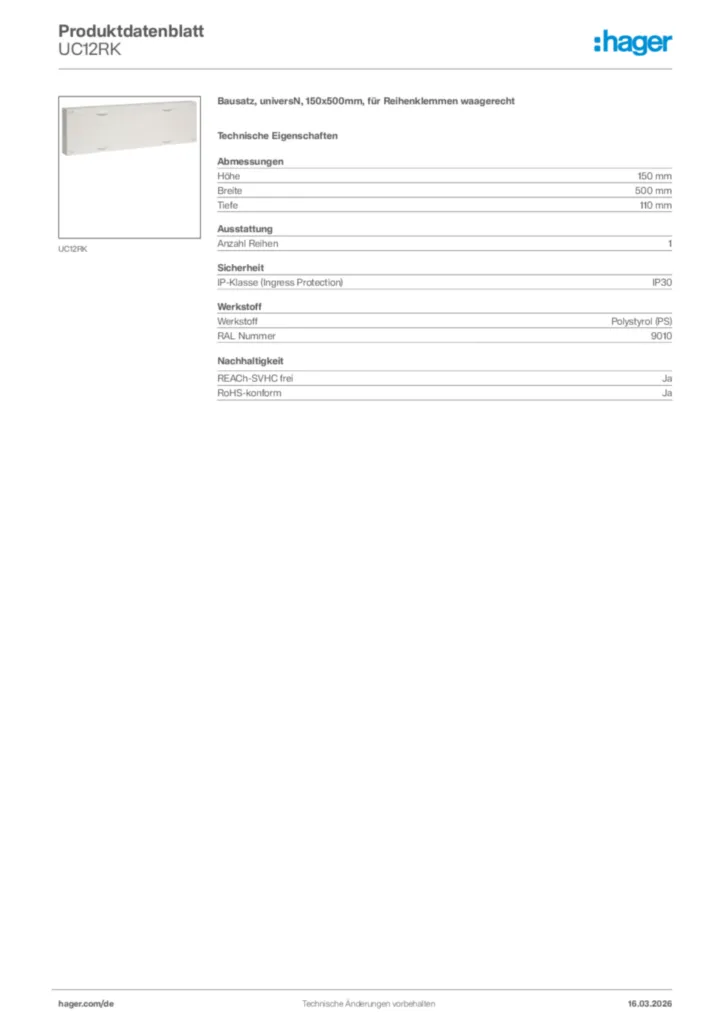

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UC12RK
-
Montageanleitung
Montageanleitung BS xxRK
Montageanleitung International 2010-07-28
PDF374,40 kB
Montageanleitung UC**RK
Montageanleitung International 2011-02-10
PDF382,95 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Katalog
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Stand: 01.04.2022
PDF3,15 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Declaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Declaration
Konformitätserklärung International 2023-03-30
PDF530,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UC11MGBausatz, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x12 PLEPreis23,40 €/ Stück * -
2
UC11RKBausatz, universN, 150x250mm, für Reihenklemmen waagerechtPreis30,90 €/ Stück * -
3
UC12MGBausatz, universN, 150x500mm, für Reiheneinbaugeräte waagerecht, 2x12 PLEPreis47,40 €/ Stück * -
4
UC13MGBausatz, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 3x12 PLEPreis95,60 €/ Stück * -
5
UC21MGBausatz, universN, 300x250mm, für Reiheneinbaugeräte waagerecht, 2x12 PLEPreis37,20 €/ Stück *
Ausschreibungstext
Bausatz, universN, 150x500mm, für Reihenklemmen waagerecht
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 bzw. VDE 0660-600-1+2, Innenraster nach DIN 43870. Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 150 mm
Breite: 500 mm
Tiefe: 110 mm
Anzahl Reihen: 1
Schutzart IP: IP30
Werkstoff: Polystyrol (PS)
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UC12RK
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verteiler-Innenausbausystem univers N Bausätze nach DIN EN 61439-1+2 bzw. VDE 0660-600-1+2, Innenraster nach DIN 43870. Zum Aufbau einer bauartgeprüften Schaltgeräte-Kombination bis 2500A, Bemessungsspannung 3AC-690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen und Befestigungstürmen.
Höhe: 150 mm
Breite: 500 mm
Tiefe: 110 mm
Anzahl Reihen: 1
Schutzart IP: IP30
Werkstoff: Polystyrol (PS)
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UC12RK
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
