Klingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE ST303N
EAN
3250615703040
Marke
Hager
VPE
6 Stück
Preisgruppe
H410
73,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 8 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module2
Leistung
-
Gesamtverlustleistung unter Nennstrom7 W
-
Leistungsaufnahme VA8 VA
-
Leistung8 VA
-
Verbrauchte Leistung in W8 W
Abmessungen
-
Höhe111 mm
-
Breite35 mm
-
Tiefe65 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 16 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 11 A
-
Maximalstrom Sekundärseite1 A
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Kompatibilität
-
Geeignet für DIN SchieneJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ST303N
-

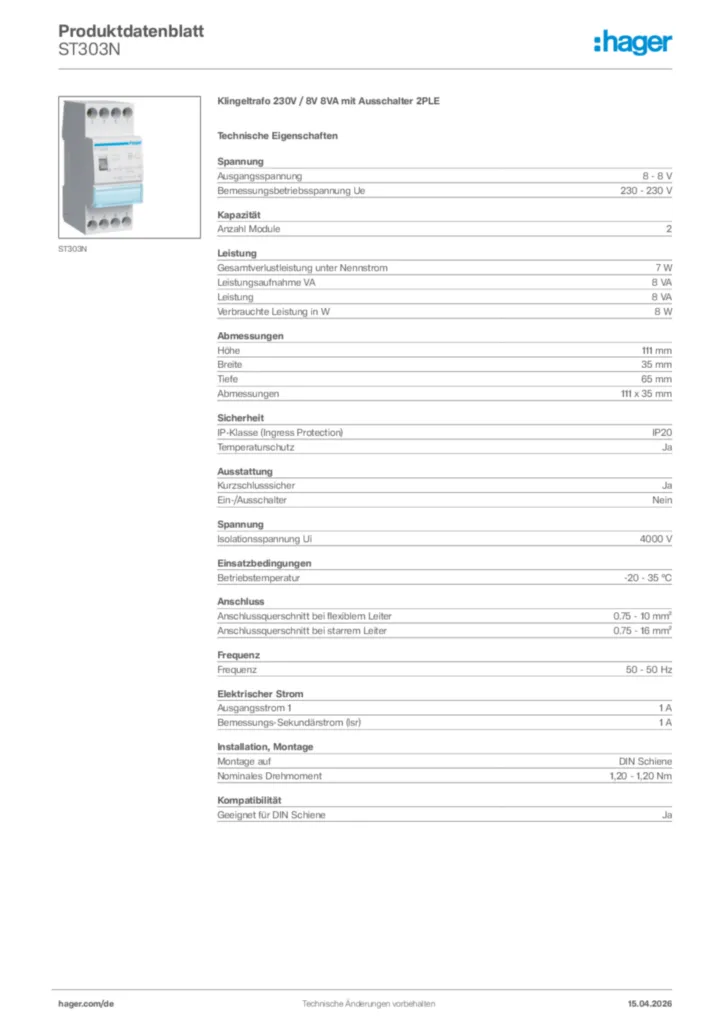

Technische Beilage (single-product)
