Klingeltrafo 230V / 8V und 12V 4VA 2PLE ST301
EAN
3250615703019
Marke
Hager
VPE
6 Stück
Preisgruppe
H410
53,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 12 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Ausgangsspannung 212 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module2
Leistung
-
Leistungsaufnahme VA4 VA
-
Leistung4 VA
-
Verbrauchte Leistung in W4 W
Abmessungen
-
Höhe111 mm
-
Breite35 mm
-
Tiefe65 mm
-
Länge64 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 mm²
-
Anschlussquerschnitt bei starrem Leiter6 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 10,50 A
-
Ausgangsstrom 20,33 A
-
Maximalstrom Sekundärseite0,5 A
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Kompatibilität
-
Geeignet für DIN SchieneJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ST301
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

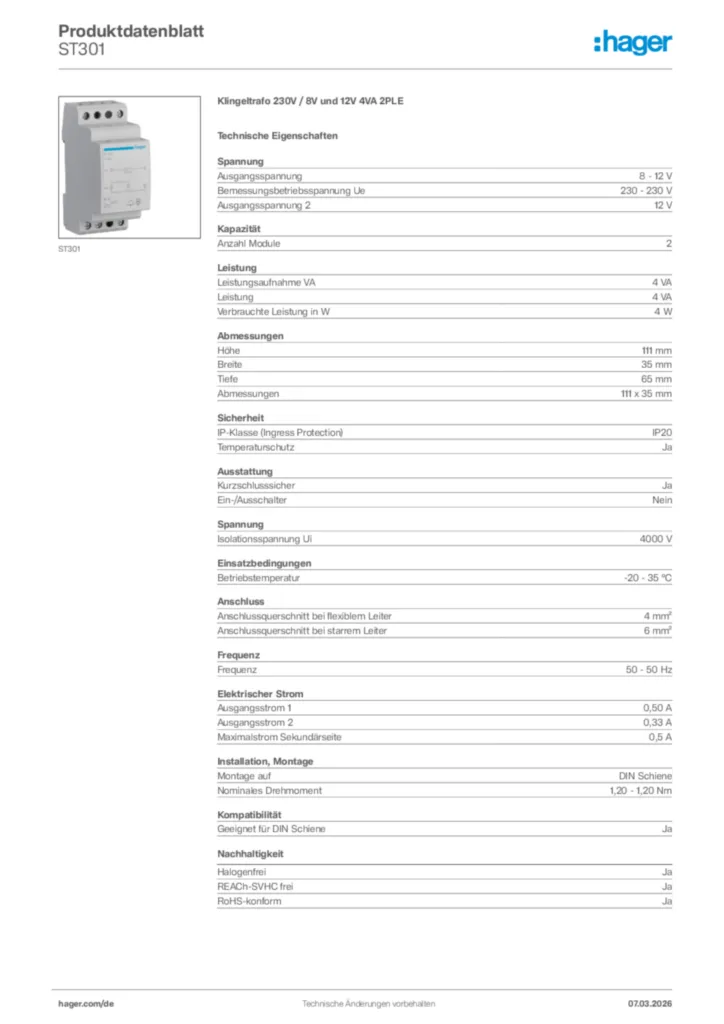

Produktdatenblatt
Produktdatenblatt en-GB 2020-01-01
PDF62,03 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SN017Steckdose 16A 250V mit Klappdeckel 3, 5PLE34,70 €/ Stück * -
2
SNS016Steckdose 16A 250V 2, 5PLE, QuickConnect37,10 €/ Stück * -
3
ST303Klingeltrafo 230V / 8V und 12V 8VA 2PLE67,70 €/ Stück * -
4
ST303NKlingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE73,60 €/ Stück * -
5
ST305Klingeltrafo 230V / 8V und 12V 16VA 3PLE90,00 €/ Stück *
Ausschreibungstext
Klingeltrafo 230V / 8V und 12V 4VA 2PLE
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 4 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST301
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 4 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST301
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
