Überspannungsableiter 4 polig 40kA Typ 2 TNS System mit Defektanzeige SPN415
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
17,70 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
72,30 € / Stück* -
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,60 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
132,60 € / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
13,90 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module4
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,50 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111500 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe90 mm
-
Breite72 mm
-
Tiefe67 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 60 °C
Netzform
-
NetzformTN-S
Ausstattung
-
Mit FernmeldekontaktNein
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPN415
-

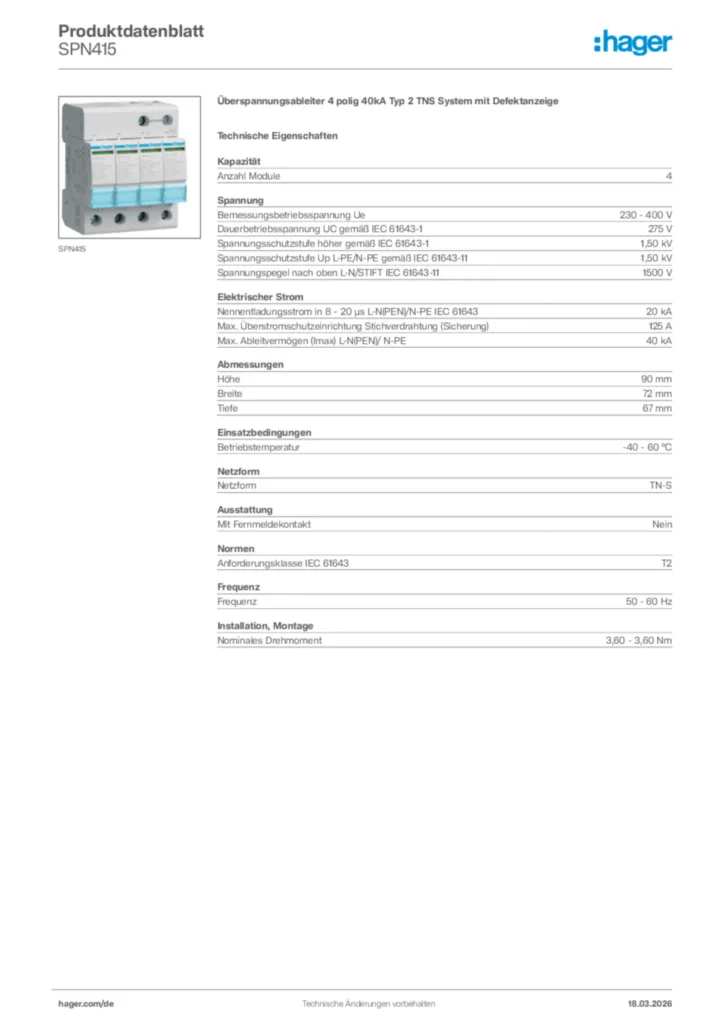

Produktdatenblatt
Hager Produktdatenblatt SPN415
Überspannungsableiter 4 polig 40kA Typ 2 TNS System mit Defektanzeige
PDF -
Montageanleitung
Montageanleitung für SP315N, SP415N, SPN315, SPN415 - Überspannungsableiter (CS-DE-EN-FR, Stand: 04.2015)
Montageanleitung cs-CZ, en-GB, fr-FR, de-DE 2015-04-13
PDF950,45 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-11-09
PDF571,86 kB
