Überspannungsableiter Typ2 4P 40kA TT/TNS Defektanzeige, Überspannungsschutz

SPB413

  • Über­span­nungs­ab­leiter und Zubehör

Überspannungsableiter Typ2 4P 40kA TT/TNS Defektanzeige, Überspannungsschutz SPB413

Der Überspannungsableiter T2 4P 40kA TT/TNS mit Defektanzeige ist ein Typ 2-Ableiter für TT- und TNS-Systeme. Er bietet Schutz gegen Überspannungen mit einer maximalen Ableitstromkapazität von 40kA pro Pol. Dieses Modell verfügt über eine visuelle Defektanzeige, die den Wartungsbedarf signalisiert und somit die Sicherheit erhöht. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden zum Schutz elektrischer Anlagen.
EAN
3250615515131
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Hager Ready App - Ihr digitaler Assistent
  • Konfigurator Überspannungsschutz
Preis
322,80 €
/ Stück *
322,80 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

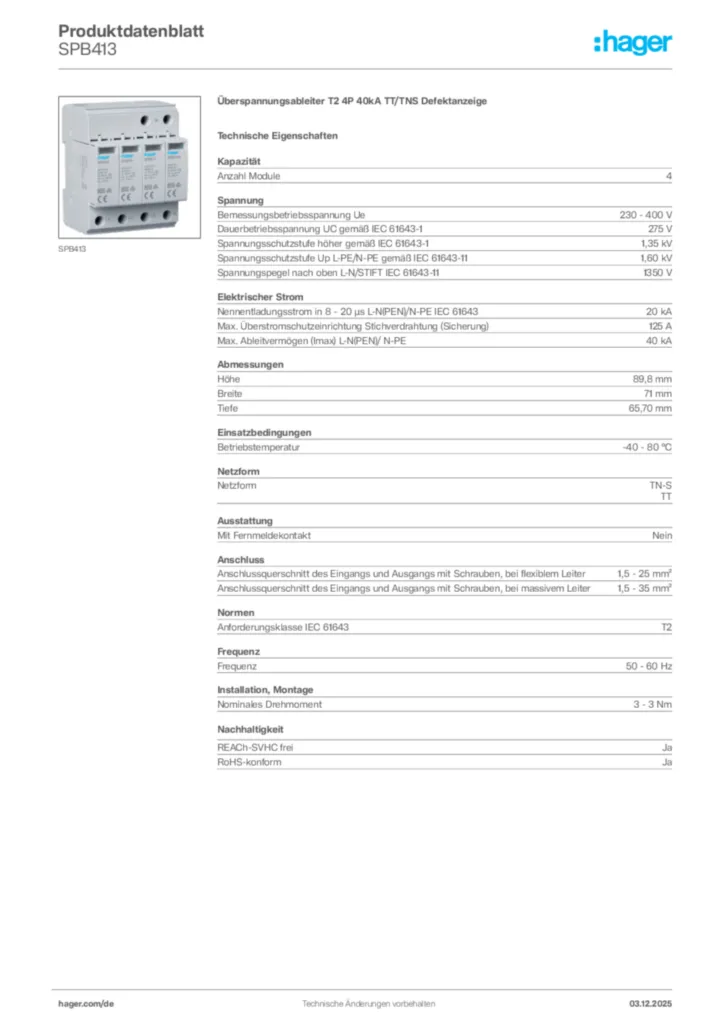

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Typ 2-Ableiter 2 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Typ 2-Ableiter
  • SPB015

    Steckmodul T2 L-N Uc 275V Imax 40kA Up 1.35kV
    71,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • SPB015N

    Steckmodul T2 N-PE Uc 260V Imax 40kA Up 1.5kV
    91,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Kapa­zität
  • Anzahl Module
    4
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
  • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
    275 V
  • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
    1,35 kV
  • Span­nungs­schutz­stufe Up L-PE/N-PE gemäß IEC 61643-11
    1,60 kV
  • Span­nungs­pegel nach oben L-N/­STIFT IEC 61643-11
    1350 V
Elek­tri­scher Strom
  • Nenn­ent­la­dungs­strom in 8 - 20 µs L-N(­PEN)/N-PE IEC 61643
    20 kA
  • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
    125 A
  • Max. Ableit­ver­mögen (Imax) L-N(­PEN)/ N-PE
    40 kA
Abmes­sungen
  • Höhe
    89,8 mm
  • Breite
    71 mm
  • Tiefe
    65,70 mm
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -40 - 80 °C
Netz­form
  • Netz­form
    TN-S, TT
Ausstat­tung
  • Mit Fern­mel­de­kon­takt
    Nein
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1,5 - 25 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1,5 - 35 mm²
Normen
  • Anfor­de­rungs­klasse IEC 61643
    T2
Frequenz
  • Frequenz
    50 - 60 Hz
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    3 - 3 Nm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration SPB413 (english)
PDF
103,10 kB
RoHS declaration SPB413 (english)
PDF
103,59 kB
PEP_HAGER_HAGE_00444_V01.01_EN_27082021.PDF
PDF
231,28 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild SPB413 | Hager Deutschland

    Produktbild SPB413

  • Montageanleitung

    Bild Montageanleitung International 2022-06-14 | Hager Deutschland

    Montageanleitung International 2022-06-14

    PDF
    996,26 kB

  • Technische Broschüre

    Bild News - Markteinführungen Februar 2021 | Hager Deutschland

    News - Markteinführungen Februar 2021

    Neuheiten der Hager Vertriebsgesellschaft (20DE0190)

    PDF
    44,20 MB

  • Broschüre

    Bild Broschüre de-DE 2023-08-25 | Hager Deutschland

    Broschüre de-DE 2023-08-25

    PDF
    13,04 MB

  • Bestellhilfe

    Bild Kleinverteiler und Modulargeräte | Hager Deutschland

    Kleinverteiler und Modulargeräte

    Bestellübersicht November 2023 (23DE0244)

    PDF
    7,45 MB

  • Tipps

    Bild Hager Tipp 41 | Hager Deutschland

    Hager Tipp 41

    Überspannungsschutz (21DE0025)

    PDF
    2,50 MB

  • Technische Beilage (single-product)

    Bild Technischer Anhang - Überspannungsschutz | Hager Deutschland

    Technischer Anhang - Überspannungsschutz

    Stand: 01.04.2022

    PDF
    1,96 MB

  • Tools

    Bild Hager Ready App - Ihr digitaler Assistent | Hager Deutschland

    Hager Ready App - Ihr digitaler Assistent

    Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.

    URL
    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Konfigurator Überspannungsschutz | Hager Deutschland

    Konfigurator Überspannungsschutz

    Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.

    URL
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    SPA001N - Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    SPA001N
    Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    Preis
    430,40 €
    / Stück *
    430,40 €
    / Stück *
  • 2
    SPA080 - Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    SPA080
    Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    Preis
    372,50 €
    / Stück *
    372,50 €
    / Stück *
  • 3
    SPA081 - Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    SPA081
    Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    Preis
    345,40 €
    / Stück *
    345,40 €
    / Stück *
  • 4
    SPA180 - Kombiableiter Typ1+2, 1P Iimp 25kA Up 1.5kV, Blitzstrom- und Überspannungsschutz
    SPA180
    Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
    Preis
    407,70 €
    / Stück *
    407,70 €
    / Stück *
  • 5
    SPA212 - Kombiableiter Typ1+2+3 2P 12.5kA FM TNS/TT, Schutz Überspannung und Blitzstrom
    SPA212
    Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
    Preis
    434,70 €
    / Stück *
    434,70 €
    / Stück *

Ausschreibungstext

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige

Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.

Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,8 mm
Breite: 71 mm
Tiefe: 65,70 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : SPB413
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
