Deutschland
EAN
3250615514882
Marke
Hager
VPE
1 Stück
Überspannungsableiter T2 2P 40kA TT/TNS Defektanzeige + Kontakt SPB215
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
21,00 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
36,30 € / Stück* -
KDN363F
Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
16,50 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
85,70 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
157,10 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
Position NeutralleiterRechts
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,6 kV
-
Spannungsschutzstufe up N-PE IEC 61643-111500 V
-
Spannungsschutzpegel Up L-N (PEN)1,35 kV
-
Spannungsschutzpegel Up L-PE1,6 kV
-
Bemessungsbetriebsspannung AC (Signalkontakt)5 - 250 V
-
Bemessungsbetriebsspannung DC (Signalkontakt)30 - 30 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111350 V
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC255 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Kurzschlussstrom (Isccr)25 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Nennableitstrom In20 kA
-
Nennableitstoßstrom In 820 µs L-N (PEN)20 kA
-
Bemessungsbetriebsstrom AC (Signalkontakt)0,005 - 1,5 mA
-
Bemessungsbetriebsstrom DC (Signalkontakt)1 - 1 A
-
Folgestromlöschfähigkeit0,1 kA
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) L-N (PEN)40 kA
-
Fehlerstrom Ipe< 5 μA
Abmessungen
-
Höhe96,8 mm
-
Breite35,60 mm
-
Tiefe65,7 mm
-
Abisolierlänge16 mm
-
Abisolierlänge (Signalkontakt)7 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform TN-C-SNein
-
Netzform TN-SJa
-
Netzform TTJa
-
Netzform ITNein
-
Netzform DCNein
Ausstattung
-
Mit FernmeldekontaktJa
-
Nennlaststrom IL80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt flexibler Leiter (Signalkontakt)0,14 - 1,5 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt starrer Leiter (Signalkontakt)0,14 - 1,5 mm²
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Geeignet für InnenbereichJa
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene
-
AnschlussartSchraubanschluss
-
Anschlusstyp (Signalkontakt)Steckanschluss, Schraubanschluss
Funktionen
-
Netzform sonstigeNein
Sicherung
-
SicherungscharakteristikgG
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Sicherheit
-
TOV-Verhalten bei UT (N-PE)1200 V AC (200 ms / withstand mode)
-
SchutzmodusL-N, L-PE, N-PE
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT (L-N)350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
-
SchutzklasseSchutzklasse II
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast, Polyamid (PA)
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB215
-

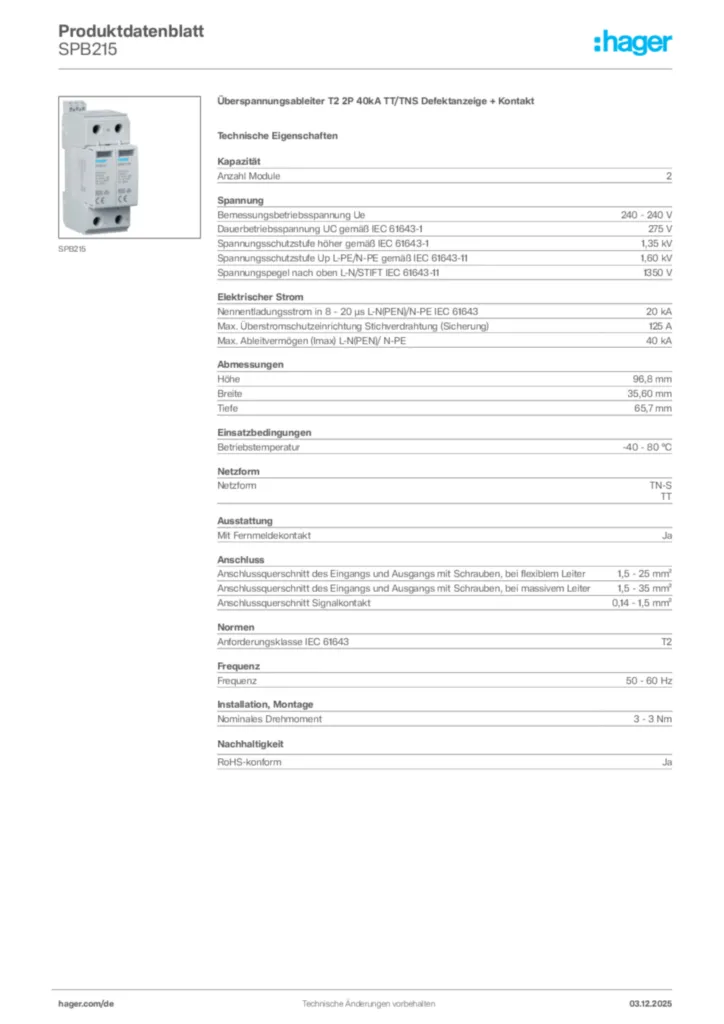

Produktdatenblatt
