Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt SPB115
EAN
3250615514875
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Preis
90,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Vervollständigen Sie Ihr System
-
KDN363F
Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
13,70 € / Stück* -
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
17,40 € / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
71,20 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,10 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
130,60 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,35 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,35 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111350 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe96,8 mm
-
Breite17,60 mm
-
Tiefe65,7 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN, TN-C, TT
Ausstattung
-
Mit FernmeldekontaktJa
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

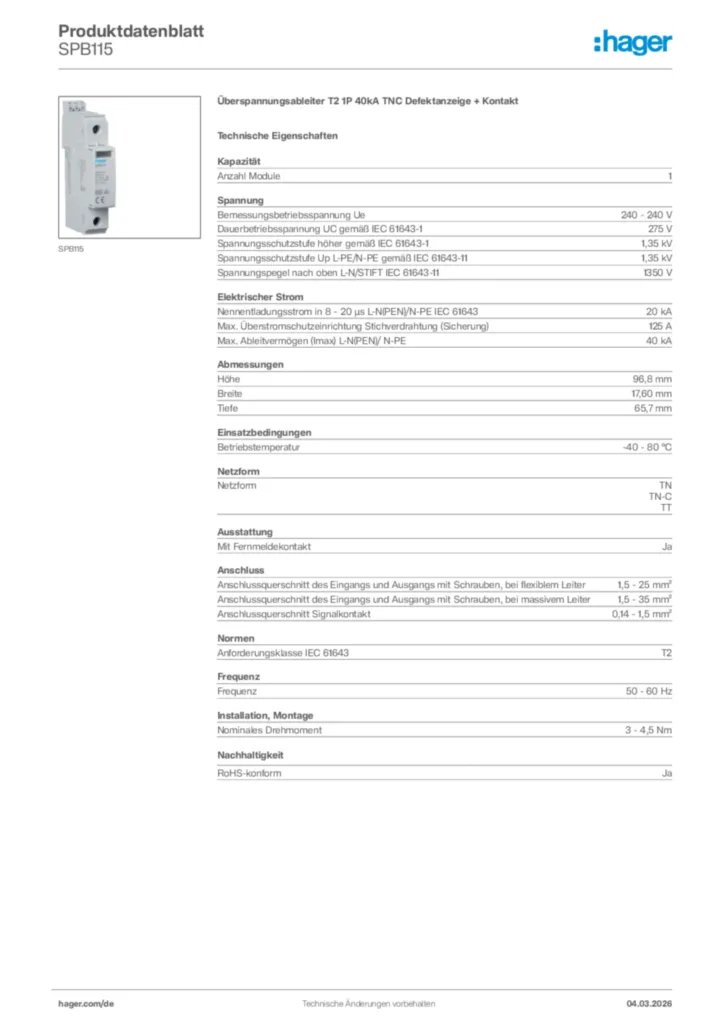

Produktbild SPB115
-
Montageanleitung
Montageanleitung International 2022-06-14
PDF996,26 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Broschüre
Überspannungsschutz
Überspannungsschutz nach DIN VDE 0100-443, DIN VDE 0100-534, DIN VDE 0185-305 (23DE0165)
PDF13,04 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 41
Überspannungsschutz (21DE0025)
PDF2,50 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück * -
2
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis372,50 €/ Stück * -
3
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis345,40 €/ Stück * -
4
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
5
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter T2 1P 40kA TNC Defektanzeige + Kontakt
Einkanaliger Überspannungsableiter mit Hochleistungsvaristor vom Typ 2, zum Schutz von ein- und mehrphasigen Netzen. Selbständige thermische Überwachung des Varistors. Trennung vom Netz und optische Defektmeldung am Stecker bei Überlastung. Zusätzlicher Wechslerkontakt für Defektfernmeldung. Zweiteiliges anreihbares Modul, bestehend aus Basiselement und Schutzstecker. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,8 mm
Breite: 17,60 mm
Tiefe: 65,7 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN
TN-C
TT
Mit Fernmeldekontakt: Ja
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB115
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einkanaliger Überspannungsableiter mit Hochleistungsvaristor vom Typ 2, zum Schutz von ein- und mehrphasigen Netzen. Selbständige thermische Überwachung des Varistors. Trennung vom Netz und optische Defektmeldung am Stecker bei Überlastung. Zusätzlicher Wechslerkontakt für Defektfernmeldung. Zweiteiliges anreihbares Modul, bestehend aus Basiselement und Schutzstecker. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,8 mm
Breite: 17,60 mm
Tiefe: 65,7 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN
TN-C
TT
Mit Fernmeldekontakt: Ja
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB115
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
